Proteus是一款非常實用的仿真軟件，Proteus內有很多的仿真器工具，被眾多的仿真器使用者所喜愛。并且軟件內的模型處理器支持多種類型的格式，滿足了絕大部分使用者的需求。

【軟件介紹】

Proteus是英國Lab Center Electronics公司出版的EDA工具軟件（該軟件中國總代理為廣州風標電子技術有限公司）。它不僅具有其它EDA工具軟件的仿真功能，還能仿真單片機及外圍器件。它是目前最好的仿真單片機及外圍器件的工具。雖然目前國內推廣剛起步，但已受到單片機愛好者、從事單片機教學的教師、致力于單片機開發應用的科技工作者的青睞。Proteus是世界上著名的EDA工具(仿真軟件)，從原理圖布圖、代碼調試到單片機與外圍電路協同仿真，一鍵切換到PCB設計，真正實現了從概念到產品的完整設計。

【軟件功能】

一、互動的電路仿真
用戶甚至可以實時采用諸如RAM，ROM，鍵盤，馬達，LED，LCD，AD/DA，部分SPI器件，部分IIC器件
二、仿真處理器及其外圍電路
可以仿真51系列、AVR、PIC、ARM、等常用主流單片機。還可以直接在基于原理圖的虛擬原型上編程，再配合顯示及輸出，能看到運行后輸入輸出的效果。配合系統配置的虛擬邏輯分析儀、示波器等，它建立了完備的電子設計開發環境
三、資源豐富
1.可提供的仿真元器件資源：仿真數字和模擬、交流和直流等數千種元器件，有30多個元件庫。
2.可提供的仿真儀表資源 ：示波器、邏輯分析儀、虛擬終端、SPI調試器、I2C調試器、信號發生器、模式發生器、交直流電壓表、交直流電流表。理論上同一種儀器可以在一個電路中隨意的調用。
3.除了現實存在的儀器外，該軟件還提供了一個圖形顯示功能，可以將線路上變化的信號，以圖形的方式實時地顯示出來，其作用與示波器相似，但功能更多。這些虛擬儀器儀表具有理想的參數指標，例如極高的輸入阻抗、極低的輸出阻抗。這些都盡可能減少了儀器對測量結果的影響
4.可提供的調試手段 Proteus提供了比較豐富的測試信號用于電路的測試。這些測試信號包括模擬信號和數字信號
四、電路仿真
1.不僅可將許多單片機實例功能形象化，也可將許多單片機實例運行過程形象化。前者可在相當程度上得到實物演示實驗的效果，后者則是實物演示實驗難以達到的效果
2.它的元器件、連接線路等卻和傳統的單片機實驗硬件高度對應。這在相當程度上替代了傳統的單片機實驗教學的功能，例：元器件選擇、電路連接、電路檢測、電路修改、軟件調試、運行結果等
3.課程設計、畢業設計是學生走向就業的重要實踐環節。由于該軟件提供了實驗室無法相比的大量的元器件庫，提供了修改電路設計的靈活性、提供了實驗室在數量、質量上難以相比的虛擬儀器、儀表，因而也提供了培養學生實踐精神、創造精神的平臺
4.隨著科技的發展，“計算機仿真技術”已成為許多設計部門重要的前期設計手段。它具有設計靈活，結果、過程的統一的特點?？墒乖O(shè)計時間大為縮短、耗資大為減少，也可降低工程制造的風險。相信在單片機開發應用中PROTEUS也能茯得愈來愈廣泛的應用
5.使用該 軟件進行單片機系統仿真設計，是虛擬仿真技術和計算機多媒體技術相結合的綜合運用，有利于培養學生的電路設計能力及仿真軟件的操作能力;在單片機課程設計和全國大學生電子設計競賽中，我們使用 它 開發環境對學生進行培訓，在不需要硬件投入的條件下，學生普遍反映，對單片機的學習比單純學習書本知識更容易接受，更容易提高。實踐證明，在使用 它進行系統仿真開發成功之后再進行實際制作，能極大提高單片機系統設計效率。因此，它有較高的推廣利用價值
五、應用領域
1.教學
它是一個巨大的教學資源，可以用于：
模擬電路與數字電路的教學與實驗
單片機與嵌入系統軟件的教學與實驗
微控制器系統的綜合實驗
創新實驗與畢業設計
項目設計與產品開發
2.技能考評
能提供考試所需所有資源
能直觀評估硬件電路的設計正確性
能直觀的對硬件原理圖進行調試軟件
能驗證整個設計的功能
測試可控、易評估、易實施
3.產品開發
Proteus Design Suite集成了原理圖捕獲、SPICE電路仿真和PCB設計，形成一個完整的電子設計系統。對于通用微處理器，還可以運行實際固件程序進行仿真。與傳統的嵌入式設計過程相比，這個軟件包能極大地縮短開發時間
從產品概念到設計完成的完整仿真與開發平臺
預研設計與項目評估，減少開發風險
ODM的虛擬樣機
強大的分析與調試功能克服新手的經驗不足
軟硬件的交互仿真與測試大大減少后期測試工作量
·便利項目管理與團隊開發
六、集成化的電路虛擬仿真軟件
該軟件是一款基于ProSPICE混合模型仿真器的、完整的嵌入式系統軟硬件設計仿真平臺。它包含ISIS和ARES應用軟件:
1.SIS-智能原理圖輸入系統，系統設計與仿真的基本平臺
2.ARES-高級PCB布線編輯軟件
在軟件中，從原理圖設計，單片機編程，系統仿真到PCB設計一氣呵成，真正實現了從概念到產品的完整設計。它實現了從原理圖設計到PCB設計，再到電路板完成的流程?？梢?jiàn)，整個電路從設計到實際電路制作完成，通過款軟件即可完美實現。并且，它的仿真結果與實際誤差很小，縮短了設計周期，降低了生產成本，提高了設計成功率，非常適合電子設計工程師自學使用
七、Proteus VSM仿真與分析

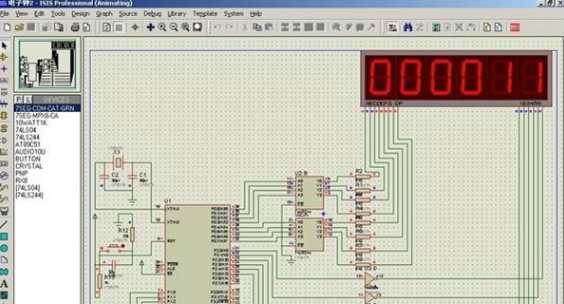

該軟件軟件的ISIS原理圖設計界面同時還支持電路仿真模式VSM(虛擬仿真模式)。當電路元件在調用時，選用具有動畫演示功能的器件或具有仿真模型的器件，當電路連接完成無誤后，直接運行仿真按鈕，印可實現聲、光、動等逼真的效果，以檢驗電路硬件及軟件設計的對錯，非常直觀

【軟件特色】

1、豐富的器件庫：
超過27000種元器件，可方便地創建新元件;
2、智能的器件搜索：
通過模糊搜索可以快速定位所需要的器件;
3、智能化的連線功能：
自動連線功能使連接導線簡單快捷，大大縮短繪圖時間;
4、支持總線結構：
使用總線器件和總線布線使電路設計簡明清晰;
5、可輸出高質量圖紙：
通過個性化設置，可以生成印刷質量的BMP圖紙，可以方便地供WORD、POWERPOINT等多種文檔使用。

【快捷鍵介紹】

F8：全部顯示 當前工作區全部顯示
F6：放大以鼠標為中心放大
F7：縮小以鼠標為中心縮小
G：柵格開關柵格網格
Ctrl+F1：柵格寬度0.1mm 顯示柵格為0.1mm，在pcb的時候很有用
F2：顯示柵格為0.5mm，在pcb的時候很有用
F3：顯示柵格為1mm，在pcb的時候很有用
F4： 顯示柵格為2.5mm，在pcb的時候很有用
Ctrl+s：打開關閉磁吸 磁吸用于對準一些點的，如引腳等等
x：打開關閉定位坐標 顯示一個大十字射線
m：顯示單位切換 mm和th之間的單位切換，在右下角顯示
o：重新設置原點 將鼠標指向的點設為原點
u：撤銷鍵
Pgdn：改變圖層
Pgup：改變圖層
Ctrl+Pgdn：最底層
Ctrl+pgup：最頂層
Ctrl+畫線：可以劃曲線
R：刷新
+ -：旋轉
F5：重定位中心

【安裝教程】

一、安裝主程序

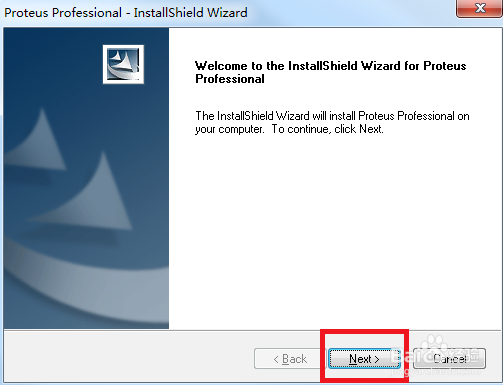

點擊運行程序文件夾中的<P7.8sp2>應用程序進行安裝，然后單擊“Next”；

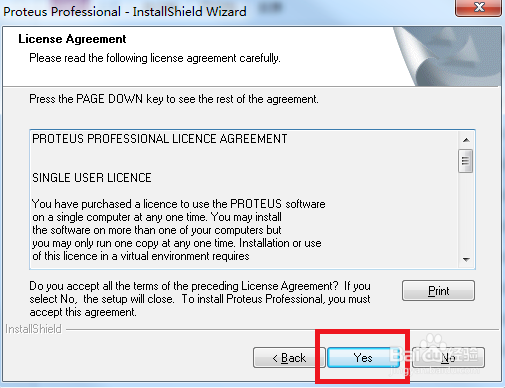

單擊“Yes”，進行下一步；

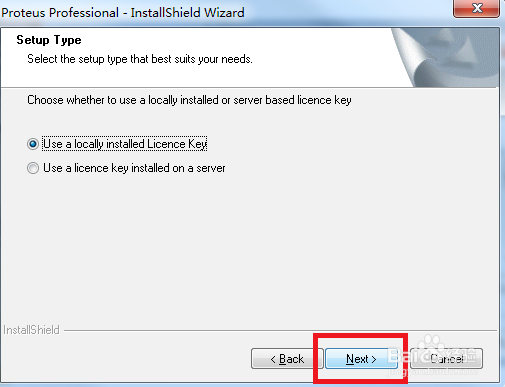

這步選擇默認，單擊“Next”，進行下一步；



單擊“Next”，進行下一步；

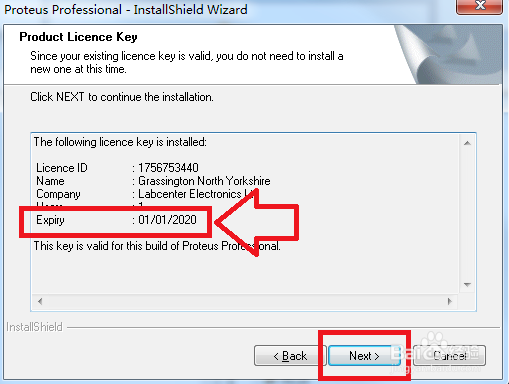

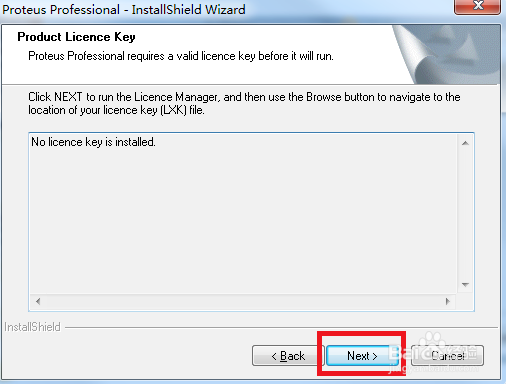

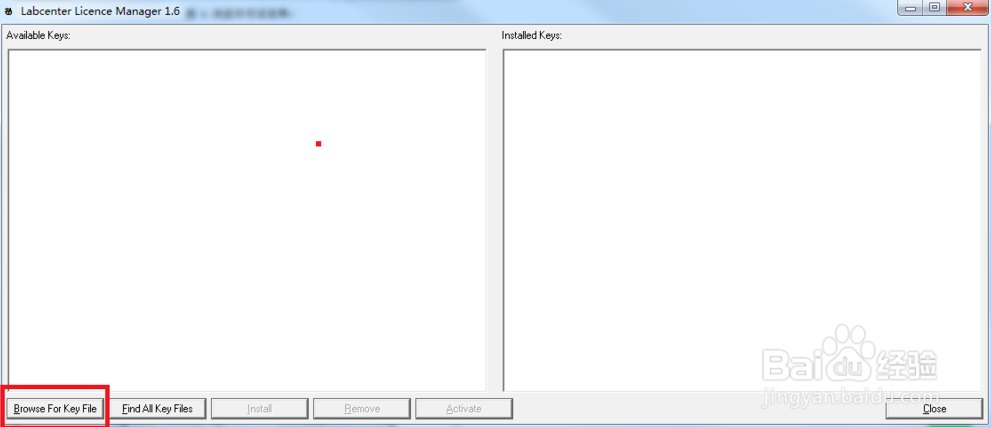

接下來進入到了一個注冊界面，我們點擊“Browse For Key File”；

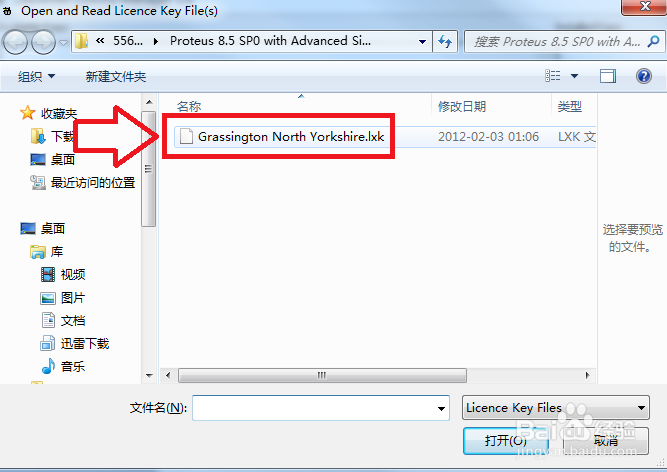

在我們的安裝文件夾里找到 <.lxk> 文件，并選中；

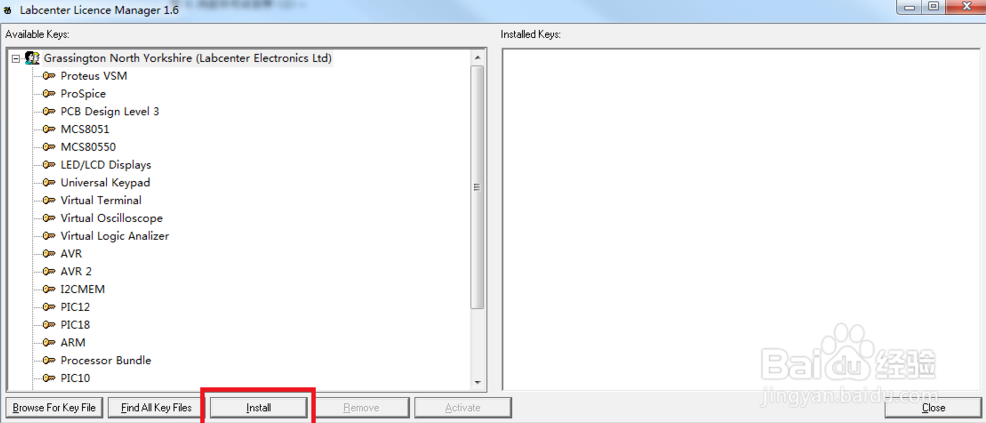

此時左邊的窗口中就出現了密匙，單擊“Install”；

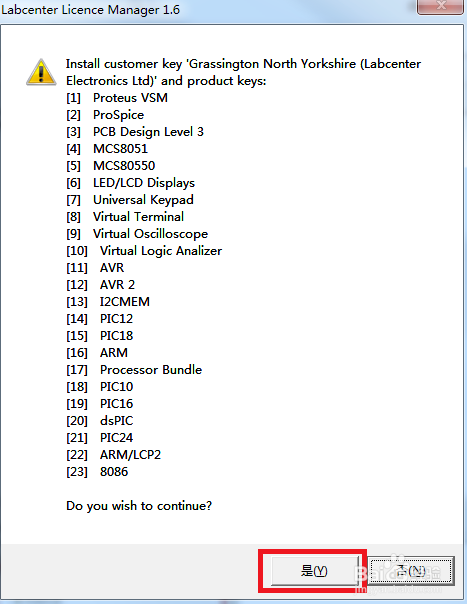

在彈出的窗口界面中，選擇“是”；

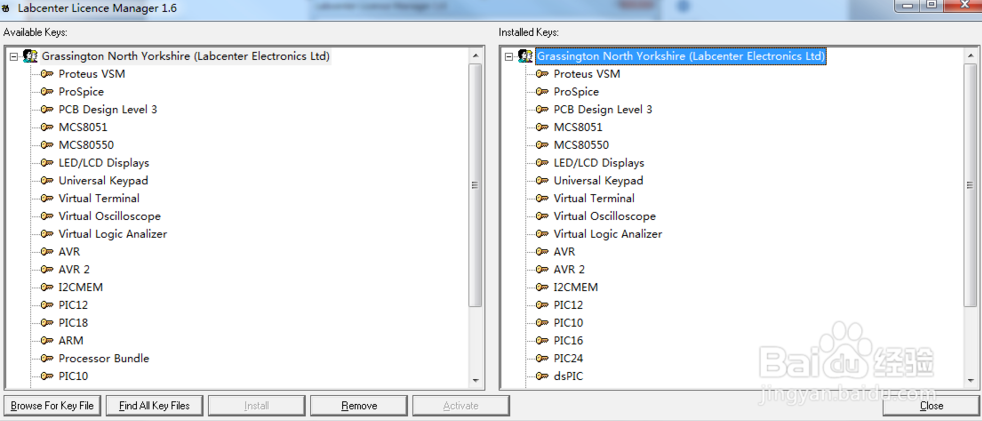

此時右面的窗口界面也出現了密匙，然后再將窗口關掉。



此時我們的注冊就已經完成了，然后點擊“Next”進行下一步；

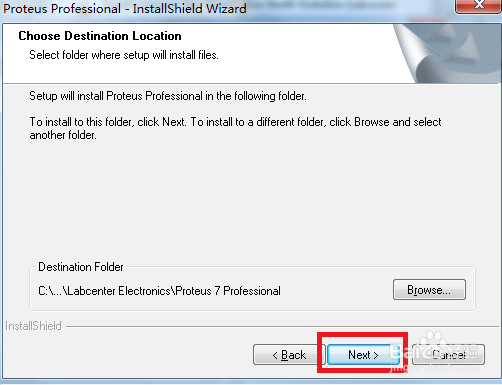

此步是安裝路徑的設置，我們選擇默認就OK，然后單擊“Next”；

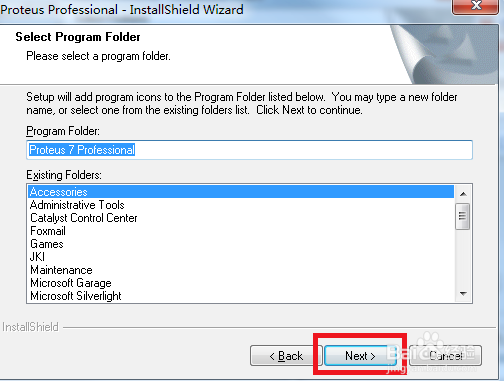

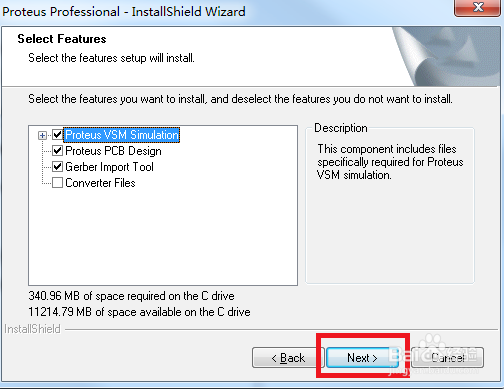

選擇默認，然后單擊“Next”，進行下一步；



選擇默認，然后單擊“Next”，進行下一步；

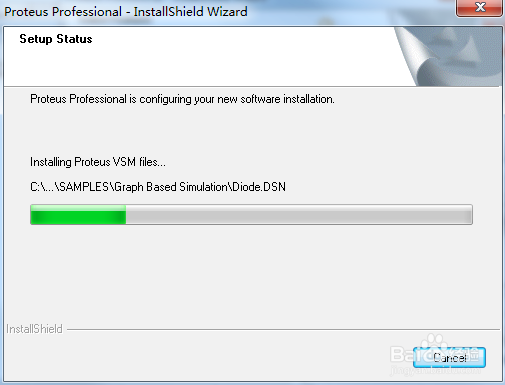

接下來就進入到了安裝過程，我們需要等待片刻；

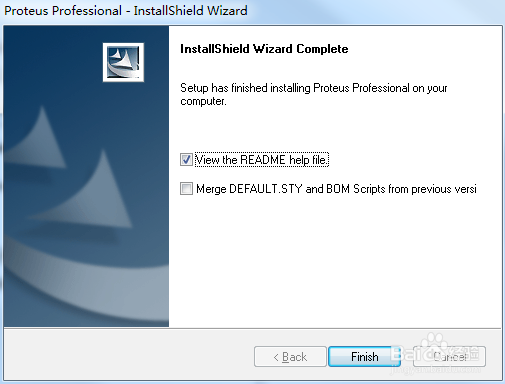

此時我們的主程序安裝就已完成了，點擊“Finish”結束操作。



二、軟件漢化
選擇打開<Proteus Pro 7.8 SP2漢化包>文件夾，然后將紅框中的兩個文件進行復制；

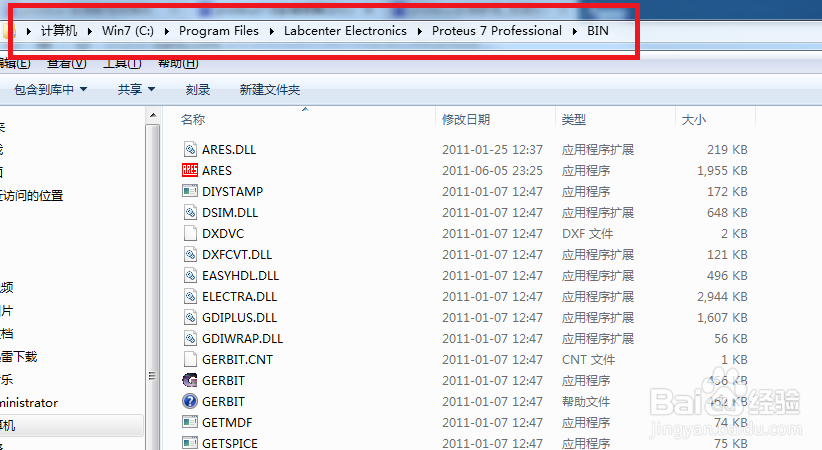

將復制的文件粘貼到安裝路徑的<BIN>文件夾中，如下圖紅框中所示；



點擊運行Proteus程序（在運行菜單中藍色圖標的程序，如下圖紅框中所示）；

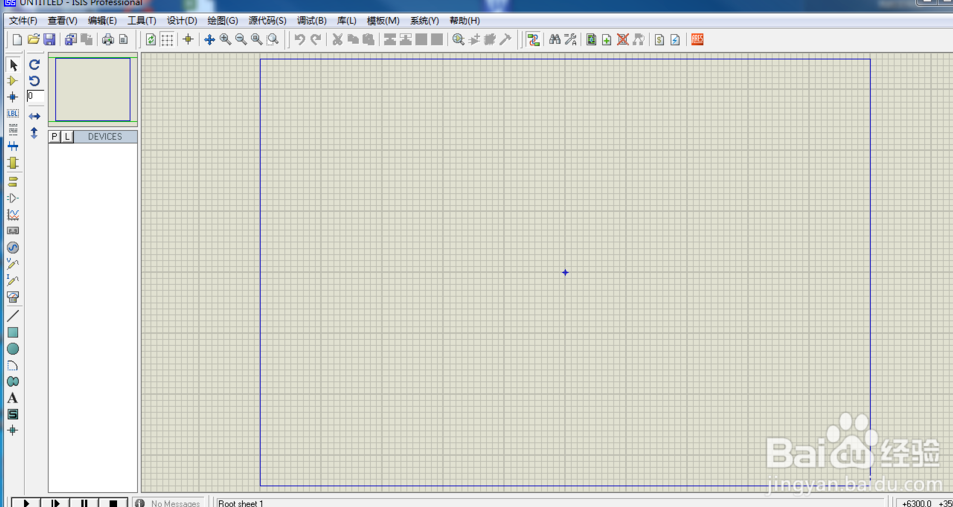

此時打開的程序界面即為中文版，漢化成功。

【常見問題】

1、proteus怎么仿真單片機?

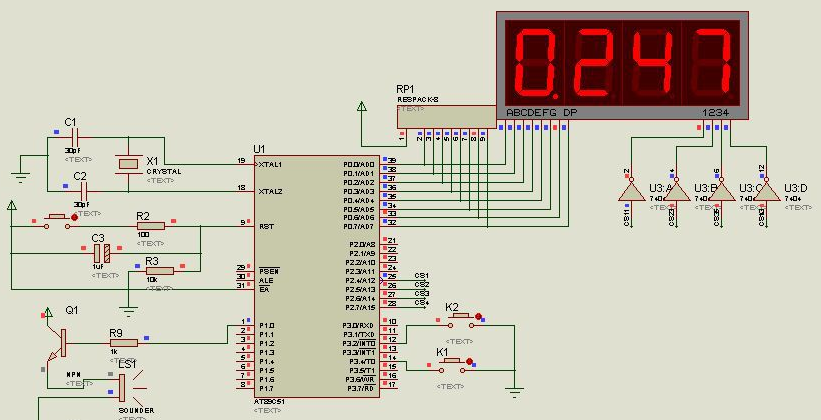

先用keil編譯生成.hex文件，，，然后在proteus里畫好電路圖，，然后雙擊電路圖中的單片機會出現一個對話框，然后把.hex文件加載進去即可

2、proteus怎么添加元件庫?
把你需要添加的庫文件解壓，然后把文件的.LIB文件復制到根目錄library下面。具體操作詳解：
1.啟動proteus,選擇菜單system-->set path
2.看到你的proteus路徑以后，把你添加的文件加入到下面的c盤的library文件里面
3.重新啟動proteus，加載你剛剛添加的庫文件，添加成功

3、proteus怎么畫總線?
標號也是用LBL工具，在總線支線上要連接的兩端支線上標上同一標號。
如果有連續標注，可以用快捷方法。
例如，要在總線2 端支線上標注P00~P07，可以這樣：快捷鍵A，跳出一個Propty Assignment Tool對話框,在string里寫上NET=P0#。然后鼠標移到需標處，單擊，一個個移下去，就要連續標注。

4、proteus怎么畫元件?
1.畫元件的外形,添加注釋
2.定義元件的針腳
3.定義元件的PCB封裝

【更新日志】

1.新的應用程序框架允許您將Proteus的模塊視為單個窗口中的選項卡，或者通過拖放操作將其作為單獨的窗口用于并排視圖
2.新的通用部件數據庫支持在原理圖和PCB之間共享信息數據的變化即時反映在整個軟件中。
3.一個新的實時網表，意味著原理圖中的連接變化可以立即反映在PCB，物料清單和設計瀏覽器中。
4.新的集成VSMStudio IDE將固件項目綁定到您的原理圖設計，Active Popups將原理圖帶入您的VSMStudio調試會話。
