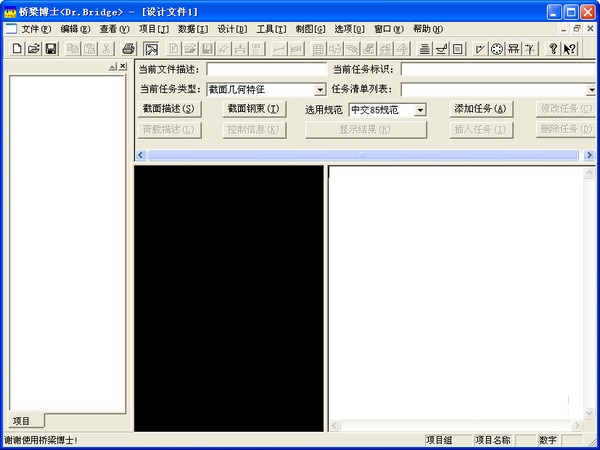

橋梁博士系統是一個集可視化數據處理、數據庫管理、結構分析、打印與幫助為一體的綜合性橋梁結構設計與施工計算系統。系統的編制完全按照橋梁設計與施工過程進行，密切結合橋梁設計規范，充分利用現代計算機技術，完全符合設計人員的習慣。對結構的計算是寧繁勿簡，充分考慮了各種結構的復雜組成與施工情況，使用更方便，計算更精確；同時在數據輸入的容錯性方面作了大量的工作，使用戶不會因一時的失誤而造成不必要的工作損失。

【基本介紹】

橋梁博士是一款專業的橋梁結構設計與施工計算軟件，通過該軟件，用戶可以設計橋梁的建筑結構，采用二維的構圖模式進行建筑分析，有效的規劃出橋梁的構建方案，為建設橋梁提供了有效的數據參數支持；橋梁博士官方版是官方推出的最新版，在新版中增加改進了許多功能，實用性強、可操作性強、自動化程度高、性能穩定、節約數據處理時間、讓您的設計方案變得更加簡單。

【官方介紹】

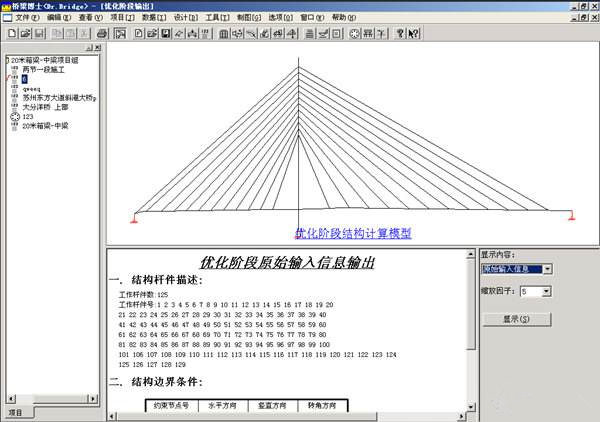

橋梁博士是一款功能強大的橋梁結構設計和施工計算系統，該系統集可視化數據處理、數據庫管理、結構分析、打印與幫助為一體，其編制完全按照橋梁設計與施工過程進行，密切結合橋梁設計規范，充分利用現代計算機技術，使其對復雜的結構計算和各種施工情況進行精確的計算，簡化了工作人員的大量工作內容，提高了用戶的工作效率，適用于橋梁工程人員使用。橋梁博士能夠計算鋼筋混凝土及預應力混凝土連續梁、剛構、連續拱、桁架梁、斜拉橋等多種橋梁。在設計過程中充分發揮了程序?qū)嵱眯詮?qiáng)、可操作性好、自動化程度較高等特點，對于提高橋梁設計能力起到了很好的作用。在設計應用過程中，通過實踐校核及與其它軟件的比較，橋梁博士進行了完善和擴充，進一步得到了穩定，歡迎免費下載。

【特色介紹】

實用性強； 　　
可操作性強； 　　
自動化程度高； 　　
性能穩定； 　　
節約數據處理時間，輔助用戶設計。

【功能介紹】

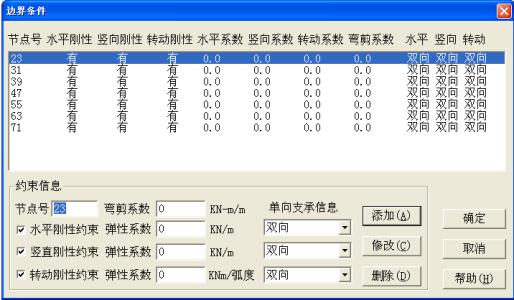

一、基本模塊
橋梁博士V2.95原有功能模塊以及改進
公路04規范的支撐：包括荷載、組合、強度、裂縫、應力、配筋
中鐵規范的支撐：包括荷載、組合、強度、裂縫、應力、配筋
多個項目同時管理
自定義材料庫的完善：可自定義各種規范的材料類型，建立用戶材料庫，方便后續項目的應用
抗剪計算：斜截面抗剪極限強度驗算專用工具
通用截面擬合：可根據用戶定義的截面變化規律，自動進行全橋截面特征擬合
鋼束數據簡化：將復雜的鋼束幾何信息數據精簡到最簡化格式，大大縮短了鋼束數據編輯時間
自定義截面類型：參數化輸入截面幾何信息的截面類型定義，用戶可根據自己常用斷面形式，自設定應輸入的參數，可在項目中隨意使用自定義的參數化截面輸入方式
與AUTOCAD自由雙向轉換數據：計算模型、截面幾何、鋼束幾何信息可寫入AUTOCAD中，也可從AUTOCAD中讀入,可生成鋼束部分圖紙
輸入數據文件：增加了可編程數據文件格式，對結構模型建立、截面數據編輯、鋼束數據輸入、施工過程建立等復雜數據通過程序化錄入方式，使得原始輸入數據簡潔明了、可讀性強、通用性強和易于修改，尤其在方案比較時大大簡化數據輸入工作量
報表輸出：用戶可自定義輸出報告格式模板，各種計算數據、效應圖形按用戶設定自動輸出，其中計算數據還可進行二次加工。依此功能可自動輸出橋梁設計計算書
鋼束輔助設計：圖形界面調整鋼束幾何信息，應力包絡圖自動刷新，可在最短時間內完成復雜的結構鋼束設計。同時借助強大的編輯功能，也可作為鋼束輸入工具

二、調索模塊

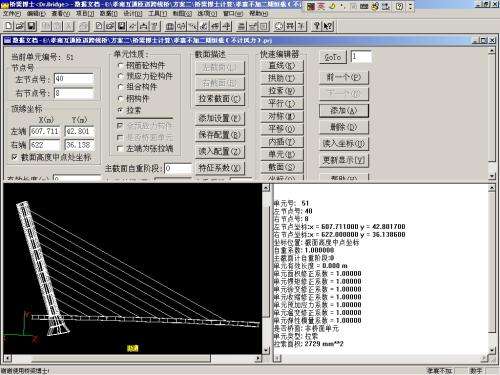

拉索初張力輔助設計：圖形界面調整索力大小，效應圖自動刷新，可同時控制結構的內力、位移和應力，將復雜的調索過程大大簡化

三、調束功能
在預應力混凝土結構的計算中，確定預應力鋼束的數量與位置，使結構在施工與使用階段處于合理的受力狀態是一項重要的內容，但在實際的鋼束調整過程中仍然存在很多的困難。由于輔助調束工具的欠缺，只能根據工程經驗或是對結構的理解來調整鋼束，每次調整的效果是不明確的，調束的結果往往對結構不能兼顧，這樣鋼束的調整過程就成了一個反復微調、湊試的過程。特別是在公路04規范中明確考慮了截面的有效分布寬度，全預應力構件抗裂驗算中有效預應力打折，同時嚴格控制壓應力指標的條件下，鋼束調整的難度更是大大增加。
調束過程中微量調整與反復計算的過程是不可避免的，為此橋博3.0中提供了一個交互式的調束工具，通過這個工具用戶可以在調整鋼束的同時，看到預應力混凝土結構由此產生的內力、應力與位移變化，將原來需要反復修改鋼束座標、重新計算，并查看效應圖的過程大大簡化，從而縮短了設計時間。

【安裝步驟】

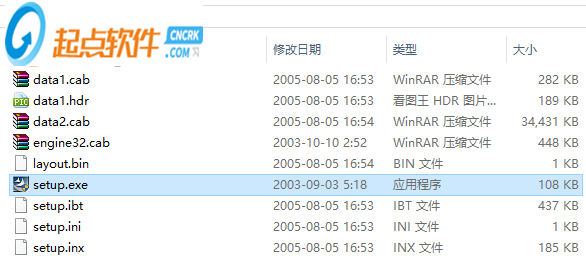

1、下載并解壓，打開“Setup”文件夾，雙擊“setup.exe”運行程序開始執行，

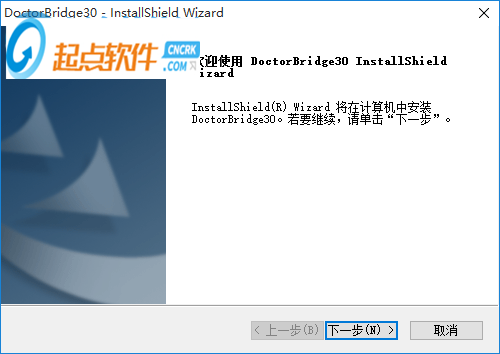

2、進入歡迎界面，點擊“下一步”按鈕，

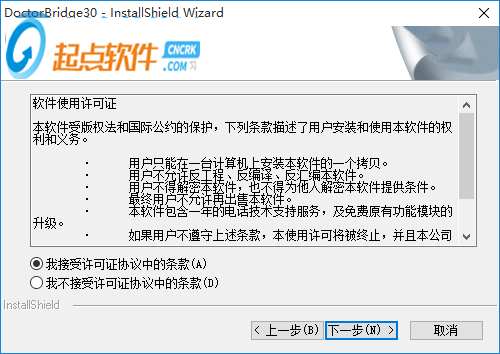

3、閱讀許可協議，點選“我接受許可協議中的條款”，單擊“下一步”按鈕，

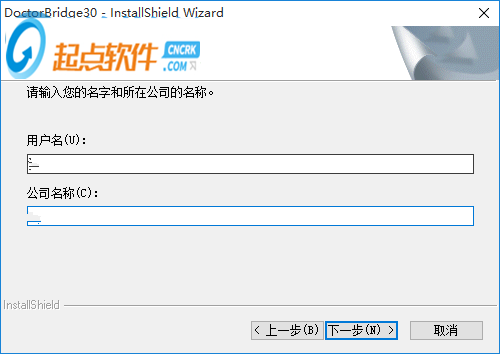

4、鍵入客戶信息，繼續單擊“下一步”，

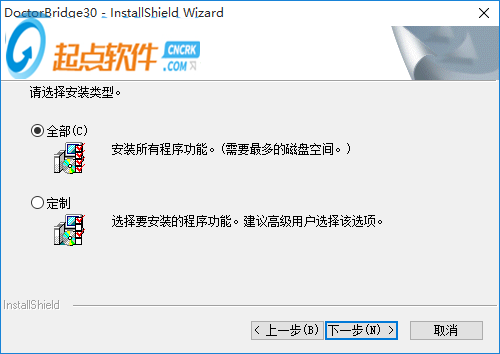

5、安裝類型選擇“全部”，點擊“下一步”，

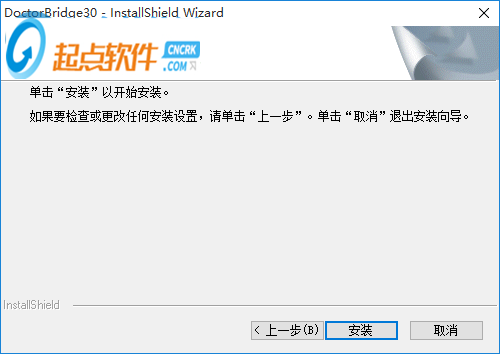

6、配置完成，檢查無誤之后點擊“安裝”按鈕，

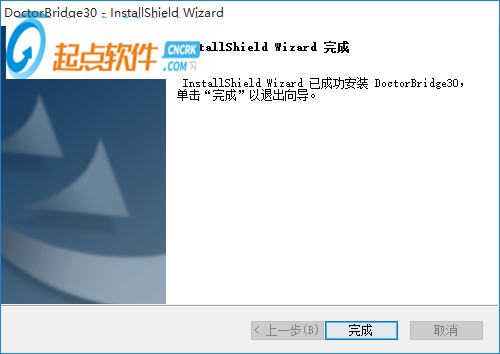

7、安裝過程只需要15秒鐘左右，當出現以下界面時，表示安裝成功，請單擊“完成”按鈕結束，

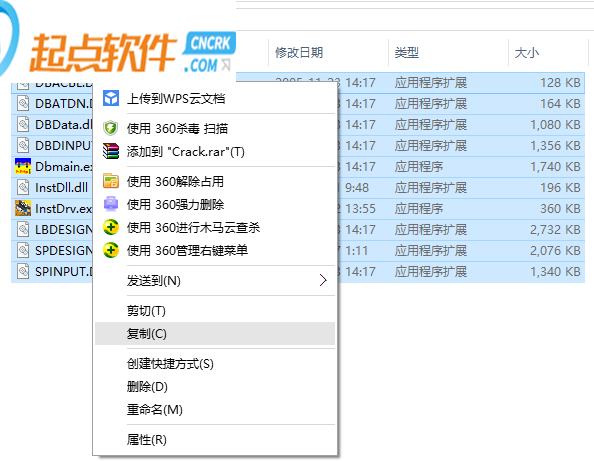

8、復制“Crack”文件夾內的所有文件，

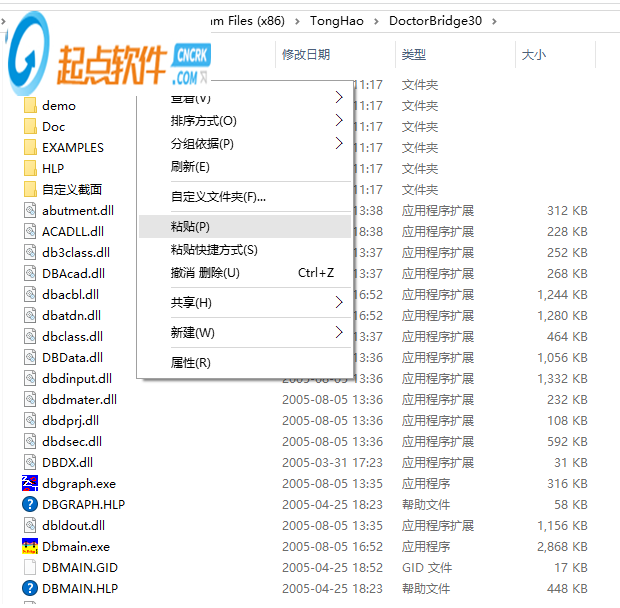

9、粘貼至軟件安裝目錄，默認目錄為“C:\Program Files (x86)\TongHao\DoctorBridge30”，

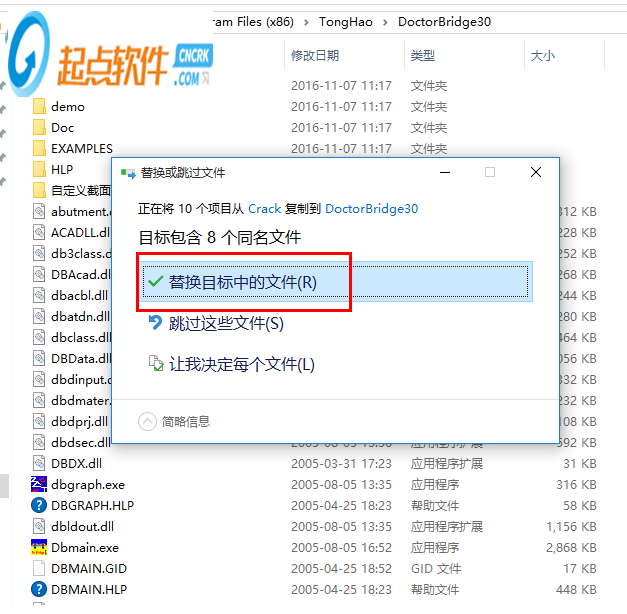

10、當出現以下界面時，選擇“替換目標中的文件”項，也就是覆蓋掉的意思，

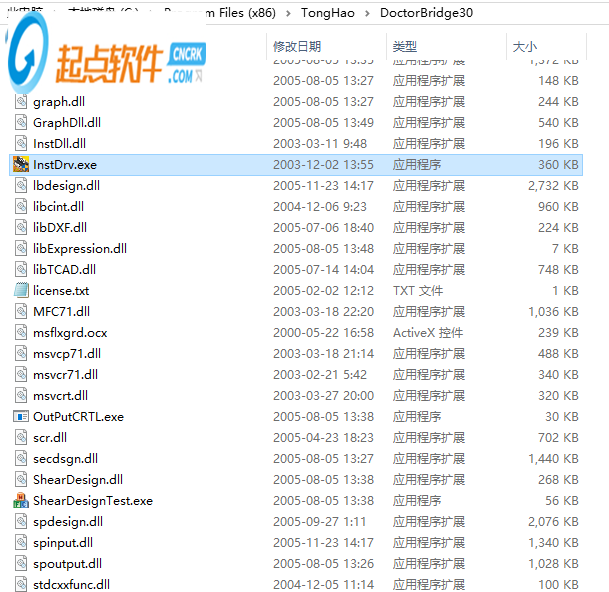

11、雙擊安裝目錄中的“InstDrv.exe”運行程序，


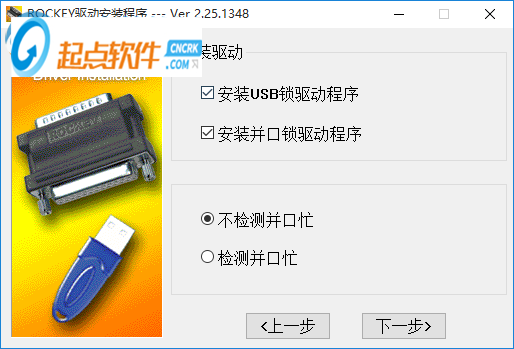

12、進入以下界面時，單擊“開始安裝”按鈕，


13、其它選項保持默認，直接單擊“下一步”按鈕直至安裝結束，點擊“退出”按鈕即可，


14、軟件“正式版”標志。

【使用方法】

項目的管理

1.項目組含義
各工程項目，包括基礎設計、截面設計和橫向分布計算等工具，均可通過項目組管理。
通過使用項目組，可以將不同目錄的項目文件集合在一個項目組下面，便于數據的整理；用戶可以在同一個界面切換不同的工作項目，操作方便。
一個項目也可以從屬于多個項目組，但至少?gòu)膶儆谝粋€(gè)既有的項目組。

2.項目含義
結構設計計算輸入數據繁多，輸出數據量大，為便于用戶索引數據和方便系統管理，系統采用項目的概念來管理橋梁結構的分析與計算。
項目包含了結構分析計算所需要的全部信息，如結構分析計算的類型（直線橋梁或斜彎橋梁）；項目的輸入方法和工作路徑；項目的所有輸入數據文件；該項目的計算進程控制和最新?tīng)顟B(tài)信息。
在創建項目時，會自動創建一個以項目文件名的子目錄和兩個文件，例如，如果項目的名稱為C:\DrBridge\test.prj，則系統在C:\DrBridge下創建子目錄test。

3.項目?jī)?nèi)容構成
項目由8個文件和一個以項目命名的子目錄組成：
8個文件含義：
項目文件（*.PRJ）：是在打開項目的時候讀入的。
狀態文件（*.STS）：是自動裝載的，用來初始化項目的最后一次關閉時項目的狀態。狀態文件是一個ASCII字符文件，系統不建議用戶自己編輯該文件，否則系統的運行難以預料，可以通過使用項目進程設定命令完成。
輸入文件6個：施工信息（*.dbc），單元信息（*.dbe），總體信息（*.dbg），優化信息（*.dbo），鋼束信息（*.dbt），使用信息（*.dbu）
子目錄含義：存放項目的中間文件，用戶定義的其它文件不要放在這個子目錄中，以防系統自動刪除。

項目組操作

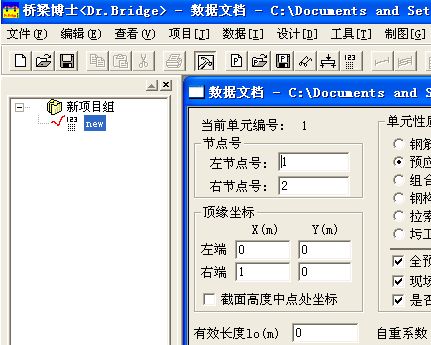

1. 新建項目組
從主菜單中選擇文件>新建項目組；或<快捷鍵>：[Alt]+F>[Ctrl]+W。
顯示名稱為“新項目組”，右擊項目組顯示名稱，在菜單中選擇“標簽重命名”，輸入項目組顯示名稱，單擊確定。

2. 打開項目組
從主菜單中選擇文件>打開項目組；或<快捷鍵>：[Alt]+F>[Ctrl]+G。
將彈出對話框，選擇項目組或項目文件，打開。
項目組文件后綴為pjw。
若打開項目文件（文件后綴為prj），此時將自動生成一同名的項目組文件。

3.關閉項目組
從主菜單選擇文件>關閉項目組；或<快捷鍵>：[Alt]+F>[Ctrl]+L。
如果工程數據經過修改,關閉前會彈出對話框，詢問是否保存已作的修改。
在關閉新項目組時，用戶還需要指定這個項目組的存儲文件名和存儲路徑。
關閉項目組后，橋梁博士恢復默認的窗口。

4.保存項目組
從主菜單選擇文件>保存項目組；或<快捷鍵>：[Alt]+F>[Ctrl]+F
輸入文件名并選擇保存目錄，然后單擊保存。

5.另存項目組
以另外一個文件名保存當前項目組。
從主菜單選擇文件>項目組另存為；或<快捷鍵>：[Alt]+F>[Ctrl]+B。
輸入文件名并選擇保存目錄，然后單擊保存。
更多的使用方法，可參考軟件包中的橋梁博士使用說明。

【常見問題】

附加截面如何添加鋼筋信息？

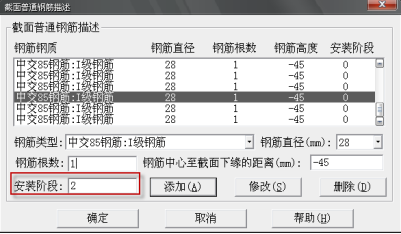

附加截面添加鋼筋的操作方法與主截面相同，程序是通過添加截面鋼筋對話框中的“安裝階段”變量中輸入的施工階段序號來判斷所添加的鋼筋是主截面上的還是附加截面上的。


橋博中預應力鋼束相關單元號是怎么用的？

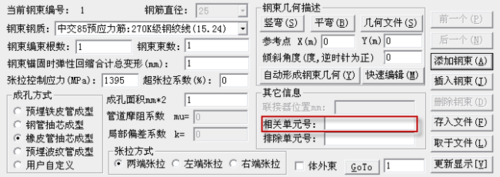

相關單元號是用來指定鋼束位置的，比如梁格模型中由于程序沒有空間定位，所以需要用戶指定相關單元號來明確所輸入的鋼束位置；在組合構件或者設置拉索、體外束時也需要定義單元號，因?yàn)槌绦蚰J(rèn)預應力鋼束只存在于預應力結構單元中。


從CAD導入截面時不成功的幾種可能原因
原因1：在CAD中的圖元為region（面域）而非線段，橋博要求導入的基本圖元類型為線段；原因2：CAD中的截面未閉合或線段之間首尾不相連，在CAD中需詳細檢查；原因3：CAD建模的繪制單位為m，而非mm，橋博導入CAD圖元時，其基本單位為mm，當線段長度小于1mm時將被自動系統認為不存在，因此會產生截面導入不成功的假象。


通用截面擬合時的一個錯誤
在使用通用截面擬合工具時發現這樣一個問題，在箱梁頂板中心處多了一根豎直的線。
在截面2（Region[2]）的定義時，起始點為Point[11]，程序在內部處理時認為，Region[2]的前10個Point存在，且Point[1]~Point[10]的x,y坐標取默認值為0，因此才導致這種現象。將Region[2]起始點改為Point[1]并順延其后各點的編號即可解決該問題。

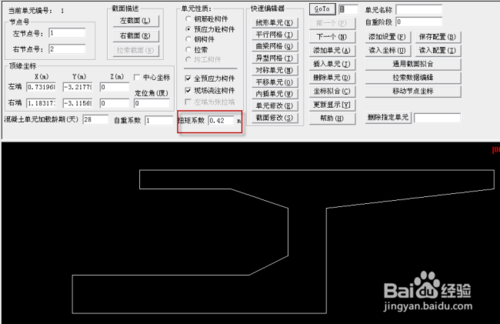

梁格模型中扭矩系數如何計算，對縱梁計算結果有什么影響？
由于梁格劃分時，程序建模通常將截面質心放在腹板中心位置，但實際的截面質心在腹板之外，尤其是長懸臂情況，實際質心與模型質心之間的距離差就是橋博中要求輸入的扭矩系數。對縱梁計算影響很小，主要體現在橫梁上，因?yàn)槌绦蚣虞d是在模型質心上加載，有了扭矩系數后還會在加上相應的扭矩，接近真實情況。


橋博預應力鋼束信息中松弛率與規范中指定的松弛系數是什么關系，如何根據已知的松弛系數計算得到需要的松弛率？

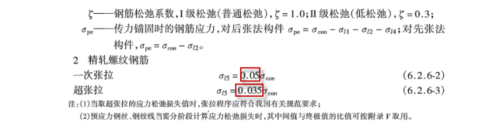

規范中，對預應力鋼束的松弛損失規定見下文，文中框注部分即為橋博中需要輸入的松弛率。

【更新日志】

修改了順橋向車道荷載集中荷載標準值Pk，均布荷載標準值未變化：
橋涵計算跨徑≤5m時，Pk=270KN;橋涵計算跨徑≥50m時，Pk=360KN;橋涵計算跨徑大于5m、小于50m時，Pk值采用直接內插求得;
橫向分布計算時，修改了車道折減系數，影響橫向分布系數在公路2015新標準，單車道勾選“自動計算車道折減系數”，
則自動考慮單車道系數為1.2，不勾選則不考慮，系數為1。橫向分布計算時，修改了車道包絡結果，多車道自動與單車道、雙車道結果進行對比，取最大值。
