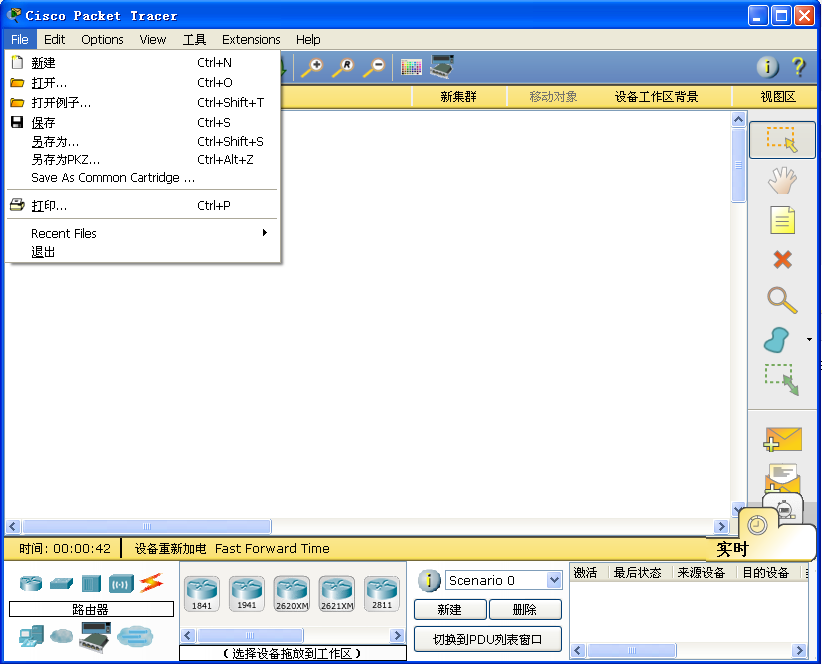

思科路由器模擬器 Packet Tracer 是由Cisco公司發布的一個輔助學習工具，為學習CCNA課程的網絡初學者去設計、配置、排除網絡故障提供了網絡模擬環境。學生可在軟件的圖形用戶界面上直接使用拖曳方法建立網絡拓?fù)洌浖袑?shí)現的IOS子集允許學生配置設備；并可提供數據包在網絡中行進的詳細處理過程，觀察網絡實時運行情況。

【Cisco packet tracer基本介紹】

Cisco Packet Tracer 是由Cisco公司發布的一個輔助學習工具，為學習思科網絡課程的初學者去設計、配置、排除網絡故障提供了網絡模擬環境。用戶可以在軟件的圖形用戶界面上直接使用拖曳方法建立網絡拓?fù)?，并可提供?shù)據包在網絡中行進的詳細處理過程，觀察網絡實時運行情況?？梢詫W(xué)習IOS的配置、鍛煉故障排查能力。[1]
Packet Tracer是一個功能強大的網絡仿真程序，允許學生實驗與網絡行為，問“如果”的問題。隨著網絡技術學院的全面的學習經驗的一個組成部分，包示蹤提供的仿真，可視化，編輯，評估，和協作能力，有利于教學和復雜的技術概念的學習。
Packet Tracer補充物理設備在課堂上允許學生用的設備，一個幾乎無限數量的創建網絡鼓勵實踐，發現，和故障排除?；诜抡娴膶W(xué)習環境，幫助學生發展如決策第二十一世紀技能，創造性和批判性思維，解決問題。Packet Tracer補充的網絡學院的課程，使教師易教，表現出復雜的技術概念和網絡系統的設計。
Packet Tracer軟件是免費提供的唯一的網絡學院的教師，學生，校友，和管理人員，注冊學校連接的用戶。

【Cisco packet tracer安裝漢化教程】

1、首先運行PacketTracer60_Build45_setup_no_tutorials.exe 。安裝完之后把壓縮包里的漢化文件Chinese.ptl這個文件復制到安裝路徑下的languages目錄下面，比如安裝到C盤，那么就復制文件到C:\Program Files\languages目錄下面即可。
2、然后啟動PT 6.0，打開Options選項，選擇第一項Preferences，在Interface的選項卡下面有個“Select Language”在下面的框里選擇“Chinese.ptl”然后點擊右下角的”Change Language“ 。

【Cisco packet tracer使用方法】

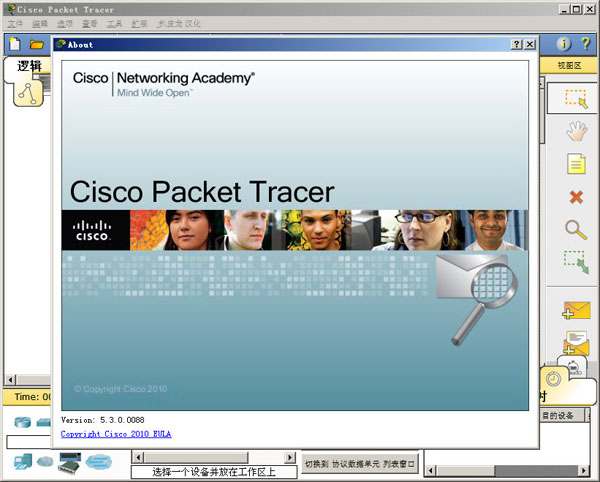

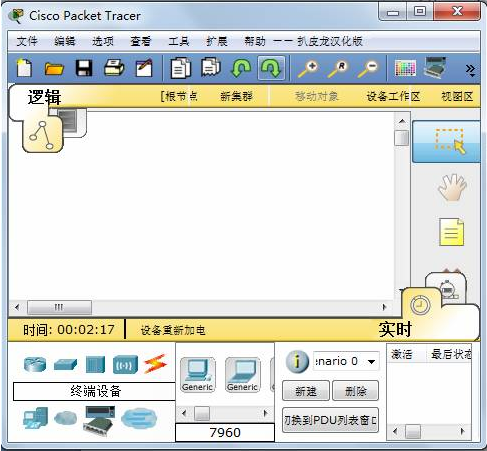

模擬器開啟后的界面

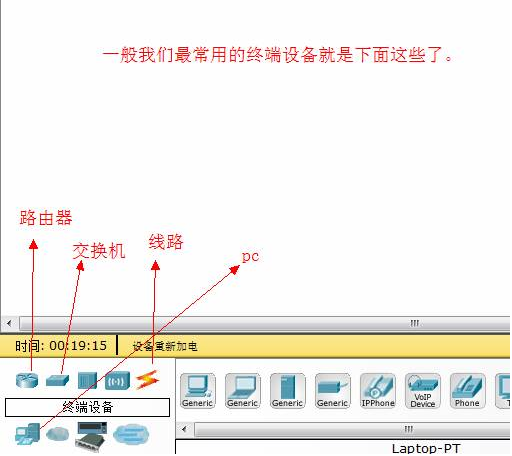

模擬器有三個板塊，一個一個來介紹。



點選了終端設備就可以在終端設備類型就可以再右方選到對應的設備種類。
如果不清楚隊形的設備室什么把鼠標移動到設備上，可以看到設備的名稱。

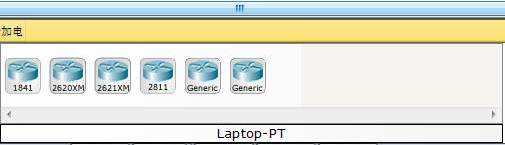

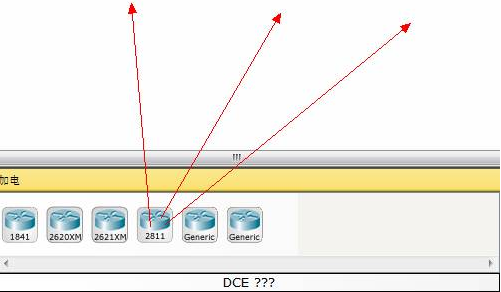

路由器：

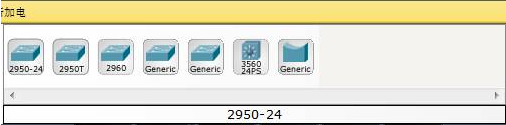

交換機：

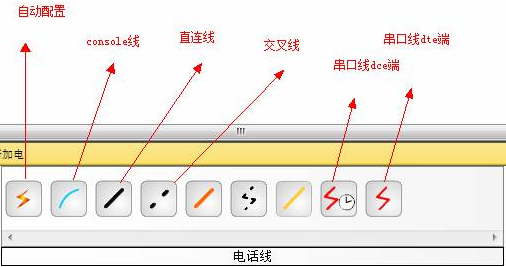

線路：常用的種類

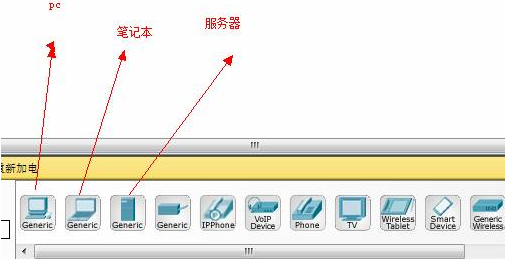

PC：

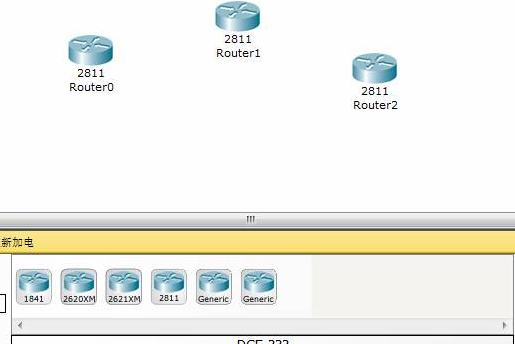

只要選中設備拖動到相應區域就可以搭建拓?fù)淞恕，F(xiàn)在我們先選著設備

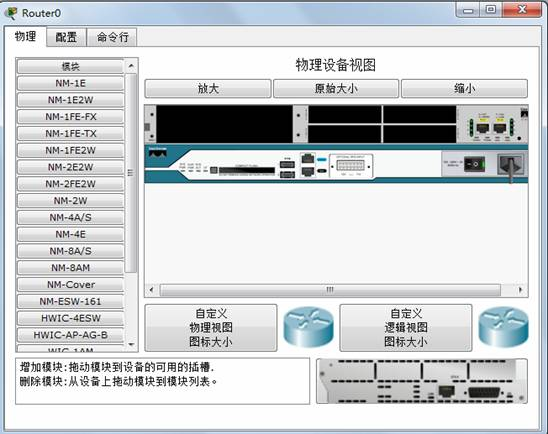

然后雙擊拓?fù)渲邢鄳?yīng)的設備給他插入模塊。我雙擊的是router0 彈出對應窗口

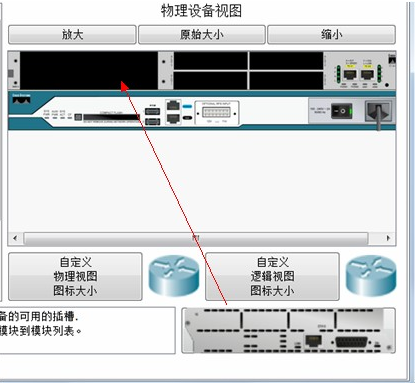

左側的模塊下就是對應的模塊。選著對應的模塊右下角會有相應的圖示。如果圖示顯示是你想要的接口，就吧圖示拖動到設備試圖上就好了。

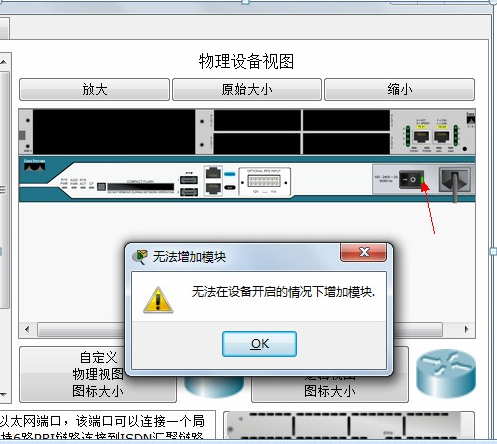

出現下面這個情況表示紅色箭頭位置開關沒有關。設備是模擬不能熱插拔的。記得安裝上模塊了之后要打開電源。

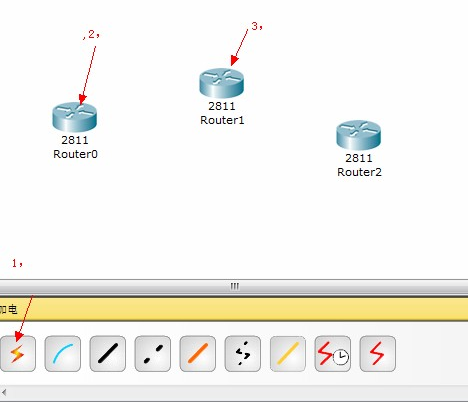

所有的設備都需要配置上模塊之后，就可以開始連線了。先選中線路，第一次選自動連接線，
然后分別點選你要連接的設備

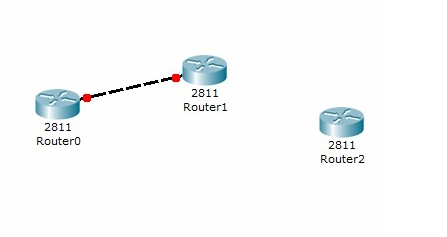

Router0 和router1就連起來了。電腦自動幫你選了用交叉線。

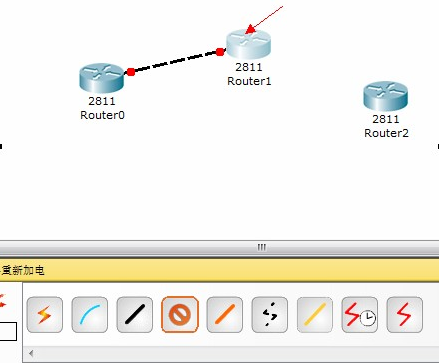

然后用手動線路再來連接router1和router2
這個要麻煩一點

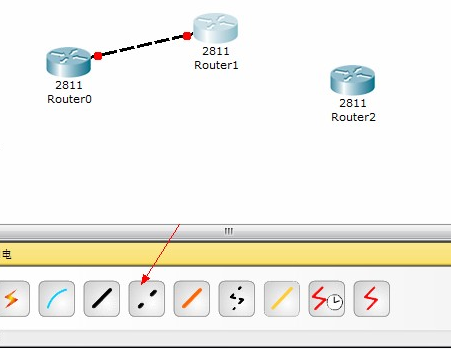

選線路：



選要連線的設備：

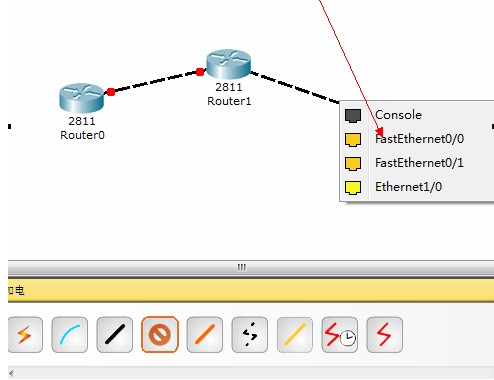

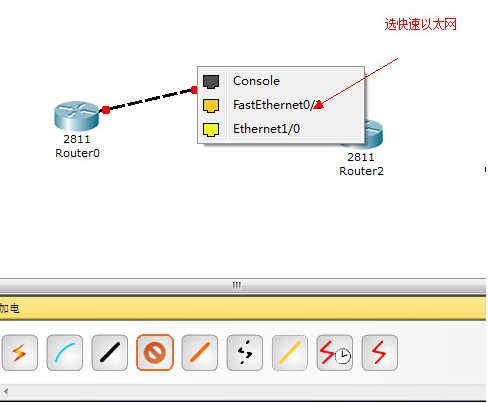

選接口



然后再直接選router2



一個拓?fù)渚痛罱ê昧?br />


現在就可以做配置了只要雙擊你要配置的設備再選命令行就可以敲配置了
