西門子S7-200 plc編程軟件是為西門子s7-200系列開發推出的一款編程控制軟件，能夠協助用戶進行軟件的開發與編輯。西門子plc編程軟件支持新款 CP243-1 (6GK7 243-1-1EX01-0XE0)，通過下列改進實現新的互聯網向?qū)?，支?BootP 和 DHCP，支持用于電子郵件服務器的登錄名和密碼。

【基本介紹】

西門子s7-200PLC編程軟件正式版是專為西門子s7-200系列可編程控制器而設計開發的一款工業化編程工具，西門子s7-200PLC編程軟件正式版基于Windows系統而開發，功能強大，既可用于開發用戶程序，又可實時監控用戶程序的執行狀態，是西門子PLC用戶不可缺少的開發工具。

【軟件功能】

西門子s7-200編程軟件正式版基本功能是協助用戶完成應用軟件的開發，主要實現以下功能：包括在脫機(離線)方式下創建用戶程序，修改和編輯原有的用戶程序。在聯機(在線)方式下可以對與計算機建立通信關系的PLC直接進行各種操作，如上載、下載用戶程序和組態數據等。在編輯程序的過程中進行語法檢查，可以避免一些語法錯誤和數據類型方面的錯誤。對用戶程序進行文檔管理，加密處理等，以及設置PLC的工作方式、參數和運行監控等。

【軟件特點】

1、簡單、易學，能夠解決復雜的自動化任務。
2、適用于所有SIMATIC S7-200 PLC機型軟件編程。
3、支持IL、LAD、FBD三種編程語言，可以在三者之間隨時切換。
4、具有密碼保護功能。
5、STEP 7-Micro/WIN提供軟件工具幫助您調試和測試您的程序，包括：監視S7-200正在執行的用戶程序狀態，為S7-200指定運行程序的掃描次數，強制變量值等。
6、指令向?qū)Чδ埽篜ID自整定界面;PLC內置脈沖串輸出(PTO)和脈寬調制(PWM)指令向?qū)?數據記錄向?qū)?配方向?qū)А?br />7、支持TD 200和TD 200C 文本顯示界面 (TD 200向?qū)?。

【適用系統】

支持的操作系統：
Microsoft WindowsXP (Home/Profecional)，含 SP3
Microsoft Vista Home-Basic，含 SP1 (32 位)
Microsoft Vista Home-Premium，含 SP1 (32 位)
Microsoft Vista Business，含 SP1 (32 位)
Microsoft Vista Ultimate，含 SP1 (32 位)

系統要求：安裝并運行上述操作系統的 PC。
兼容性：STEP 7-Micro/WIN V4.0 SP8 完全兼容所有 Simatic S7-200 CPU (CPU21x 和 22x)。
新的 STEP 7-Micro/WIN V4.0.1 可以無任何限制地打開或進一步處理通過早期版本 STEP 7-Micro/WIN V3.x 或 V4.x 創建的程序。
通過 STEP 7-Micro/WIN V2.x 或更早版本創建的項目，必須首先用 Micro/WIN V2.x 在 STL 編輯器中保存，然后才能通過 STEP 7-Micro/WIN V3.x 或 V4.x 打開。為此，在安裝光盤的子目錄中包含了 STEP 7-Micro/WIN V2.1 軟件。
通過 STEP 7-Micro/WIN V4.0 SP8 創建的項目無法用舊版本打開或上傳。

【安裝教程】

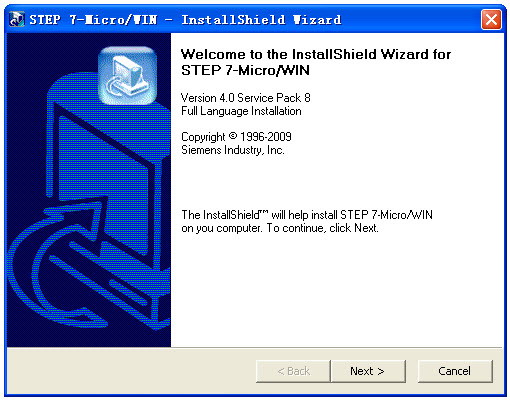

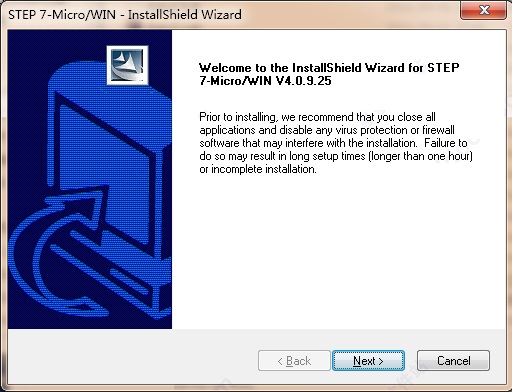

1、下載解壓壓縮包，找到安裝程序開始安裝西門子s7-200編程軟件。

2、選擇語言，因?yàn)闆]有中文隨便選

3、確認安裝，點擊下一步。

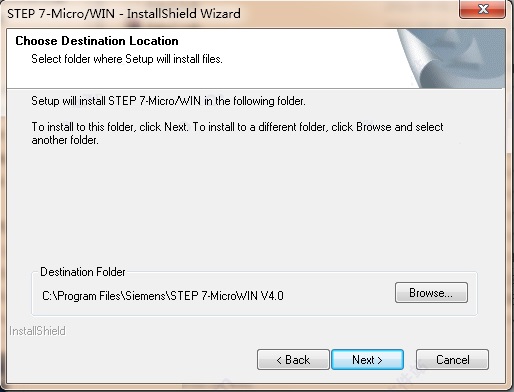

4、選擇軟件安裝目錄，這里小編選擇默認路徑。

5、安裝完成是否需要重啟，建議重啟計算機。

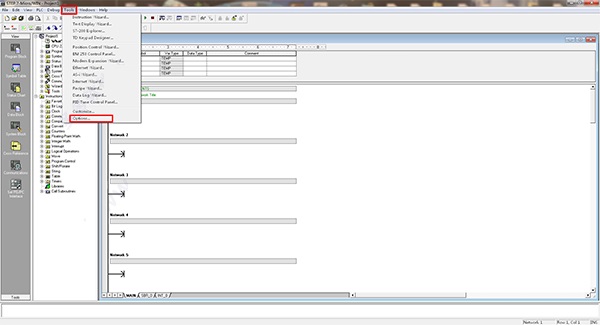

6、打開s7-200編程軟件進行漢化步驟，找到上面的“Tools”選擇其中最下面的“Options”選項點擊。

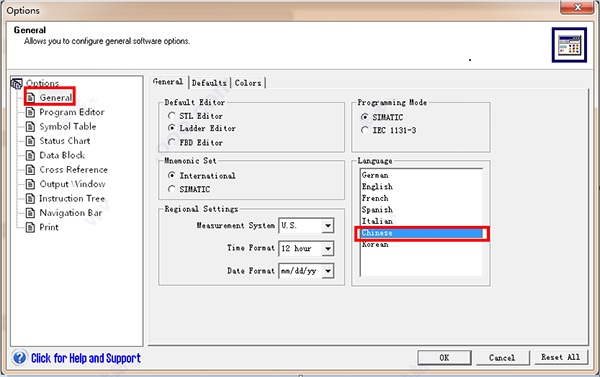

7、選擇里面的“General”選擇“Language”點擊其中的“Chinese”進行漢化，然后一直點擊下一步，重啟軟件就可以了。

【注意事項】

安裝前的準備工作：
1、安裝 STEP 7-Micro/WIN V4.0 SP 前，應在 PG 或 PC 上已安裝并運行了更早的版本 STEP 7-Micro/WIN V4.0。
2、下載 STEP7-MicroWIN V4.0 SP8 后，解壓縮該文件。
3、然后找到解壓 STEP7-Micro/WIN V4.0 SP8 后的文件夾，切換到文件夾 xx/MicroWIN，雙擊 Rejoin.bat 文件。

安裝：
雙擊 STEP7-MicroWIN_V40_SP8.exe 文件開始安裝。
請按照安裝過程中彈出的提示進行操作。
第 1 步：通過 Windows 控制面板卸載舊版本 STEP 7-Micro/WIN V4.0。
第 2 步：冷重啟計算機。
第 3 步：通過再次雙擊 STEP7-MicroWIN_V40_SP8.exe 文件，安裝 STEP 7-Micro/WIN V4.0 SP8。

安裝新的 STEP7 Micro/WIN V4.0 SP8 后，也為下列軟件安裝了新補?。?
+ S7-200 Explorer
+ TD Keypad Designer
這兩個程序都是 STEP 7-Micro/WIN V4.0 的免費組件，在安裝新的 SP8 時會自動升級。
安裝新的 STEP 7-Micro/WIN V4.0 SP8 后，會自動升級已安裝的 STEP 7-Micro/WIN 指令庫。
STEP 7-Micro/WIN 指令庫 (訂貨號：6ES7 830-2BC00-0YX0) 是 STEP 7-Micro/WIN 的可選組件，有償提供。
如果在標準文件夾中沒有安裝以前的版本，則可能無法自動升級 S7-200 Explorer 和 TD Keypad Designer。這種情況下，必須手動安裝這兩個軟件包。切換到相關目錄，執行 Rejoin.bat，然后在這些情況下執行 EXE 文件開始安裝。
對已在使用舊版 STEP 7-Micro/WIN V4.0 的用戶，免費提供新的 STEP7 Micro/WIN V4.0 SP8。

【使用教程】

西門子PLC中的多重背景應用

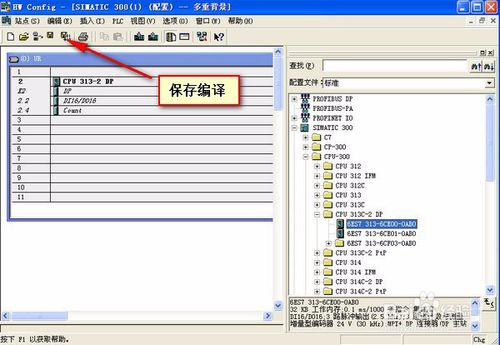

首先進行S7-300軟件的硬件組態。然后點擊保存并編譯。

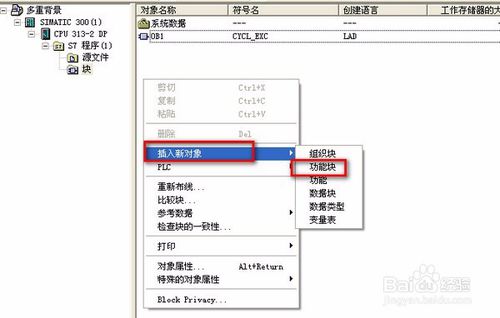

在S7程序的塊中創建一個FB1功能塊，并將符號名命為“電機”。


打開FB1功能塊在里面創建起跑停程序(在此處編寫自己的控制程序)。

與步驟2一樣再創建一個FB2功能塊，并命名為“多臺電機”

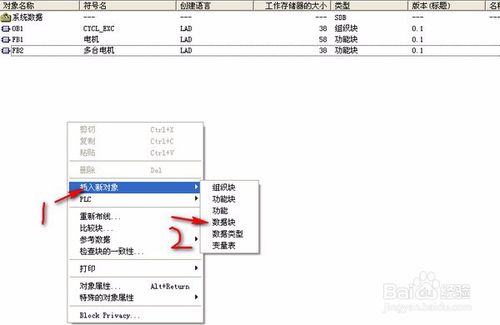

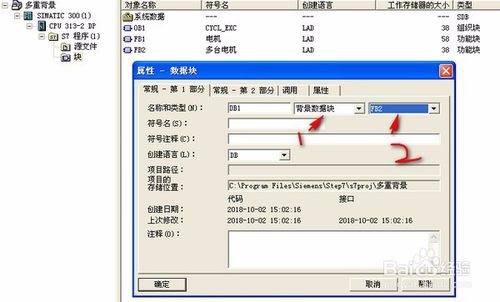

創建DB數據塊DB1選擇背景數據塊并與FB2關聯。

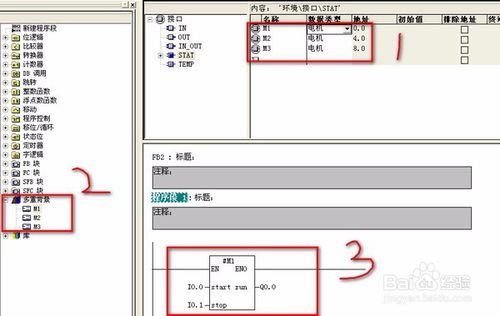

在FB2功能塊中，在接口STAT中創建 M1  "電機"。此時就會出現“多重背景”項，把里面的M1.....  拖到程序段中，輸入?yún)?shù)就可以了。

在OB1主程序中調用FB塊-->FB2到程序段中，添加關聯的DB2背景數據塊。
