【概括介紹】

《貍貓組態軟件》借鑒當前流行的ui設計，使您的界面更加美觀。軟件分為編輯器和運行器兩部分，編輯器使用一些智能操作，使得選擇元件操作更加順暢，特有的元件鎖定操作，用來鎖定元件，避免您的誤操作。運行器采用先進的設計技術，在掛接多臺plc時，即使有某臺plc處于斷線狀態，其它plc依然運行流暢，整個cpu占用率卻極低。并且能顯示當前plc通訊狀態，成功率/超時數量/協議錯誤數量。

【使用方法】

1 新建并且編輯一個工程

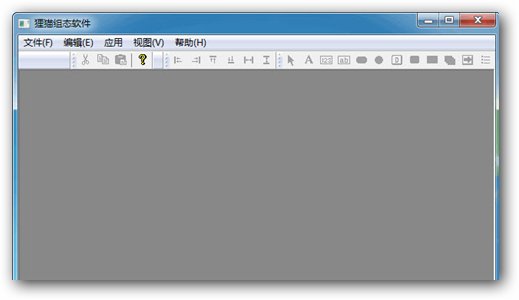

(1) 運行 PalmCivet_Editor.ext,  在菜單中選擇 "文件" -> "新建工程..."，在對話框中，可以設置工程名稱和工程路徑。

(2)  設置通訊參數。程序設置為：每臺電腦有多個通道，每個通道上可以掛接多臺PLC。因此需要先添加通道，然后在通道上添加PLC。

操作順序如下：在左邊窗口點一下 "通訊參數設置" 然后在它右邊會出現 "添加串口通道" 和 "添加網絡通道"兩個按鈕

點擊 "添加串口通道"，展開后，可以看到通訊參數下有串口通道。

點擊 "串口通道"，在右邊會出現 "新增節點", "編輯", "刪除通道" 三個按鈕

點擊 "新增節點" 按鈕，新增加一個 "fatek" 終端，然后點 "關閉" 按鈕。

整個網絡結構到此就設置完畢了。

(3) 設置頁面數據集。頁面數據集的意思是當前頁面打開時，要采集的數據。所有頁面上的控件都從頁面數據集中獲取數據。

(4) 添加控件。先在控件欄選中控件，然后在頁面空白處點一下，控件就被創建了。拖動四周的方框可以改變大小。控件上有個紅色的警示標記，表示此控件尚未設置屬性。

(5) 設置屬性，樣式。雙擊此控件，可以看到對此控件屬性的編輯框。

(6) 保存。 "文件" -> "保存"

(7) 關于警報的設置，[1] 在 "應用" -> "后臺數據集" 中先添加需要在后臺采集的數據，[2] 在 "應用" -> "警報設置" 中設置完畢，[3]  在頁面中添加當前警報控件。這樣所有的設置就完畢了。

(8) 運行程序。 將您剛才創建的工程文件夾下面的所有文件，復制到 Runner.ext 目錄的 project 目錄下，然后運行 runner.exe 即可。
