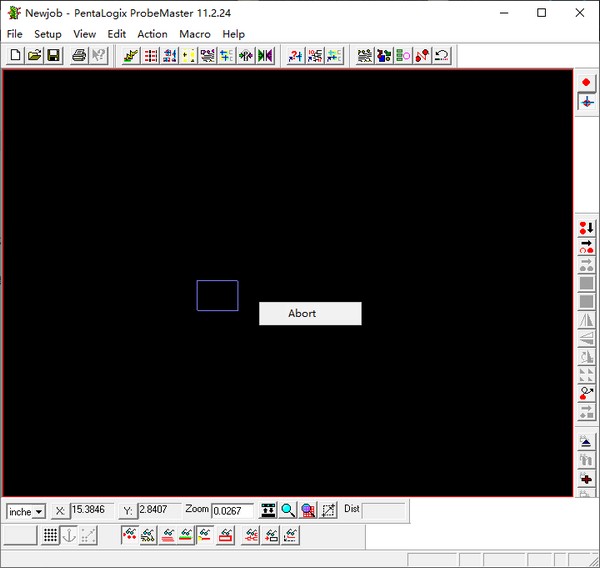

PentaLogix ProbeMaster是一款用于測試PCB線路板的軟件。它能幫助用戶控制電氣測試過程，并準確的檢查和糾正碰撞錯誤，提高了工作效率。

【基本介紹】

ProbeMaster是一個圖形編輯器，用于生成用于移動探針測試儀的測試儀下載文件。 ProbeMaster允許您自動執行大多數功能，以實現最高效率，是您對移動探針測試儀編輯的最好工具之一。

【軟件特點】

1、數據編輯和CAM
2、網絡列表的提取、轉換和比較
3、下載任何組合的移動探針，多板固定，蛤殼或電線纏繞
4、數控鉆和路由器編輯
5、PCB故障的確認和修復

【軟件功能】

1.導入PCB數據，ProbeMaster以多種格式導入文件：
- 導入PentaLogix格式4網表和IPC-D-356網表。
- 進口IPC356A。
- 導入補充的Gerber數據，如絲網印刷，阻焊層和電路板輪廓數據，以確定測試點的可訪問性。
- 導入FixMaster作業文件。此功能允許您將網絡從FixMaster中的網表中分離出來，為FixMaster中的某些網絡生成夾具，并在ProbeMaster中設置密集部分，以便在移動的探針測試儀上進行測試。
2.編輯PCB和測試點數據
導入PCB數據后，您可以編輯焊盤和測試點的圖形表示。使用參考框架包括或排除部分?jǐn)?shù)據以進行自動組編輯操作。一次檢查和編輯網表數據，或一次檢查網絡數據。您可以自動或手動執行許多功能：
- 移動，旋轉和鏡像PCB數據。
- 指定D代碼大小范圍和所有其他參數以自動生成測試點。
- 選擇兩點或三點交錯和D代碼大小范圍，以自動交錯測試點。
- 手動添加，刪除，移動和錯開測試點。
- 檢查并糾正頭部碰撞錯誤。
- 檢查網絡鄰接。
3.導出數據
ProbeMaster導出用于在移動的探針測試儀上測試PCB的文件。 ProbeMaster導出以下文件類型：
- MicroCraftMP-440和Emma測試人員
- Probot/瘋狂
- Hummingbird
- AFT或ATG
- Probotech
- ProbeMaster還導出IPC356A，其中包含一些測試人員和維修站使用的測試信息。
4.導出計算機輔助修復文件
- ProbeMaster還導出CAR文件，用于某些維修站的故障驗證。
- 保存ProbeMaster作業文件
- ProbeMaster保存并打開ProbeMaster .JOB文件，其中包含ProbeMaster作業的所有配置和環境變量：探針直徑，探針氣隙，探針邊距，D代碼和探針映射以及交錯和生成選項。該文件還包含PCB數據庫，包括兩個板側的焊盤和測試點。
- .JOB文件可用作樣板文件，當您具有類似配置的作業時，可以保存和重新加載這些文件。
- 已完成作業的.JOB文件可以加載到驗證中以進行故障驗證。

【更新日志】

1.文檔：更新的在線幫助包含在程序中?？梢詮腜entaLogix Premier網站下載Adobe Acrobat .PDF版本的ProbeMaster用戶指南。
2.Expand IPC圖像命令：添加了擴展IPC圖像命令的選項，其中包含步進和重復信息。如果步進和重復數據已經編碼到IPC文件中，這允許PCB數據自動步進。命令是.File-Import-Netlist-Expand IPC Image。
3.IPC 356A輸入：IPC356A導入現在讀取IPC IMAGE PANEL數據和電路板/面板輪廓。
4.添加無TP命令：添加無TP命令已更改，現在它在添加測試點之前檢查打擊墊是加工孔還是未打開。
5.Probot輸出：Probot輸出已更改，因此它從.F04網表輸出重新編號鄰接網絡信息，它只輸出具有測試點的鄰接網絡。
