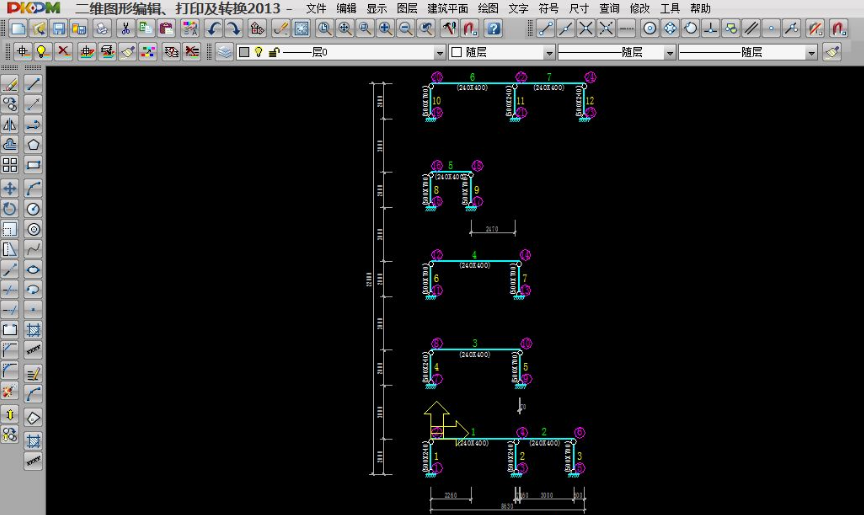

PKPM是一款工程建筑軟件，用戶可以在軟件內設計相關的施工圖，方便您可以更好的來應用到工程中。另外每位用戶都可以按照個人的需求來設置參數，讓您可以制作出滿意的工程效果圖。

【軟件介紹】

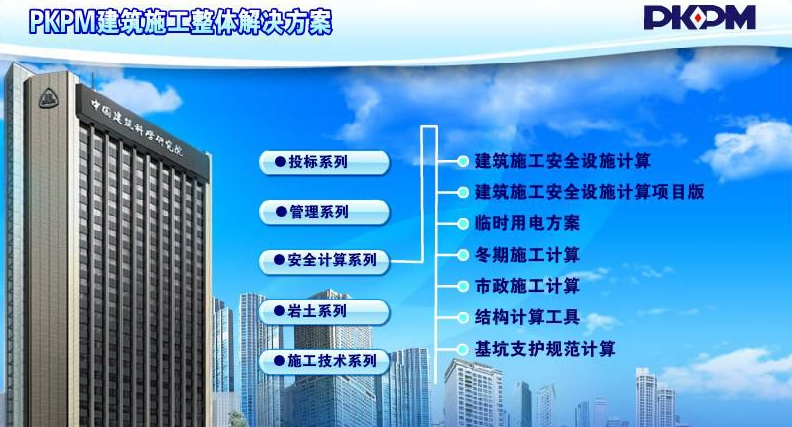

PKPM中國建筑科學研究院建筑工程軟件研究所研發的工程管理軟件。中國建筑科學研究院建筑工程軟件研究所是我國建筑行業計算機技術開發應用的最早單位之一。它以國家級行業研發中心、規范主編單位、工程質檢中心為依托，技術力量雄厚。軟件所的主要研發領域集中在建筑設計CAD軟件，綠色建筑和節能設計軟件，工程造價分析軟件，施工技術和施工項目管理系統，圖形支撐平臺，企業和項目信息化管理系統等方面，并創造了PKPM、ABD等知名全國的軟件品牌。
PKPM沒有明確的中文名稱，一般就直接讀PKPM的英文字母。命名是這樣的：最早這個軟件只有兩個模塊，PK（排架框架設計）、PMCAD（平面輔助設計），因此合稱PKPM。現在這兩個模塊依然還在，功能大大加強，更加入了大量功能更強大的模塊，但是軟件名稱卻不改了還是PKPM。

【功能介紹】

1、建筑模型的建立(提取)
直接從DWG文件中提取建筑模型進行節能設計?？梢宰畲蟪潭鹊臏p輕建筑師的工作量，在方案、擴初和施工圖等不同設計階段方便的進行節能設計，避免了二次建模的工作。
使用建模軟件進行建模。CHCE軟件提供了自帶的建模工具，可以快速高效的完成建筑模型的建立。
可以直接利用PKPM系軟件的PMCAD建模數據。如果有了PMCAD的數據，則可以直接進行下一步的節能設計工作。
2、建筑節能設計計算
幫助設計師完成所有相關的熱工計算，提供了大量不同保溫體系的墻體，屋面和樓板類型，可方便的查詢各種保溫體系的適用范圍和特點。
自動計算建筑物的體形系數和窗墻比等參數，直接讀取建筑師在建筑設計中的各種門、窗、墻、屋面、柱、房間等設計參數，進行節能設計，并根據《節能設計標準規范》進行自動校核驗算。
3、動態能耗分析計算
CHEC所采用的動態能耗分析計算程序，依據《夏熱冬冷地區的居住建筑節能設計標準》JGJ134-2001的規定，按各地的全年氣象數據，對建筑物進行全年8760小時的逐時能耗分析計算，計算出每平方米建筑面積的年采暖、空調冷熱量指標和耗電量指標，并自動依據《夏熱冬冷地區居住建筑節能設計標準》進行判斷比較。當計算結果不符合節能設計標準的要求時，使用軟件的維護結構設計功能，可以方便地讓您的設計滿足節能設計的要求。
4、節能建筑的經濟指標核算
能進行節能和非節能設計的工程造價比較
能進行在達到相同保溫效果下分析不同保溫系統的工程造價比較
幫助設計師和甲方選擇最為合理的保溫系統
節能設計說明書和計算書
CHEC軟件可生成符合設計和審圖要求的輸出文件

【軟件特點】

簡單
對建筑師無需掌握熱力學原理，只要一次按鍵就可以得到相應的幫助。各種計算機結果以不同的顏色直觀的顯示設計圖紙上。
人性
避免形成一個單純的計算程序，在設計過程中隨時幫助檢驗是否符合規范的標準，如窗墻比、圍護結構的傳熱系數。各種需要的數據自動讀取，生成計算結果直接輸出、并形成幫助說明。克服單純的計算軟件所產生的設計過程和計算過程無法很好結合的弊端。
智能
如果在設計過程中缺少必要的參數，自動以缺省參數作為第一選擇，并作相應的記錄，以方便建筑師以后修改和設定。這樣在保持設計的連貫性的同時，也方便了設計者的再次修改。

【專業術語】

一， 建模：
1, 懸空梁：有時在用總剛計算有懸臂梁的模型時，總是計算不過。這主要是由于用戶在輸入一些梁時采用了抬高節點的方法，形成了被軟件認為是懸空梁的構件，再用總剛計算就會顯示出錯，計算不能進行下去。所以用戶在輸入模型后最好在PMCAD的最后一項3D視圖中仔細檢查模型。
2，懸臂梁：有時在輸入模型時，由于疏忽定義的軸線沒有相交，再輸入梁時會形成錯誤的懸臂梁。最好在計算前花點時間仔細檢查模型，免得為后面計算帶來不必要的麻煩。
3，錯層梁：梁錯層高差在500mm以內時，低節點梁會合并到高節點梁來計算。所以錯層梁高差在500mm以內時只需建立一個標準層即可。當錯層高差大于500mm時，可以定義錯層梁計算。
4，斜梁：在遇到斜屋面建模時，往往會用到定義斜梁。PKPM建議斜梁下應再輸入200mm高的短柱，以便傳遞荷載及內力給框架柱。添加的短柱超筋不用管，它只是起將斜梁內力傳遞給框架柱。
5，斜墻：PMCAD不能考慮到墻節點的變化，所以在TAT和SATWE里定義不了。若要定義則只能在PMSAP中定義成彈性板6來計算。
6，遮陽板：可定義在樓層處，不影響計算結果。
7，多塔錯層：當多塔層高不同時，可以在多塔定義中修改不同塔的層高，從而實現錯層。最高的塔定義為1號塔，依此類推。
8，一柱拖二梁：當兩個梁不在同一直線上時，在柱內兩節點處加剛性梁（200×300）以封閉房間，傳遞荷載。
9，一柱抬二柱、上柱大偏心：前者在柱間加剛性梁，后者也設剛性梁。
10，復連通結構：也就是“回”字型結構，若為板柱結構則需加設虛梁
二， 設計：
1，次梁按主梁輸入和按次梁輸入的區別：
1)相同點：導荷方式相同。
2)不同點：空間作用不同。
按次梁輸入時，其僅傳遞荷載到主梁，其剛度不參與空間計算；按主梁輸入時，其參與空間計算，對空間剛度及配筋產生影響。次梁內力按連續梁進行計算。這樣輸入主次梁根據變形協調和剛度分配進行計算及配筋。主次梁沒有嚴格的支座關系。
2，懸挑梁配筋：
有的情況下會遇到主梁上的懸挑梁配筋似乎不合乎懸挑梁的配筋，即一般情況下懸挑梁在支座處上部彎矩及配筋為最大。此時配筋似乎“異?！?，這是由于懸挑梁及主梁空間交叉聯系產生的結果。
柱的剛度大，對懸挑梁約束強，形成其支座。在主梁上挑梁，由于主梁平面外扭轉剛度很小，對挑梁約束不及柱，產生轉角位移，所以主梁不能做為懸挑梁的支座，配筋和有支座時不同。
在施工圖階段中，主梁上的挑梁不需要按有支座時配筋。只要在控制其變形滿足規范的情況下按計算配筋即可。

【使用教程】

安裝方法

1、在本站將你需要的文件下載完成，點擊找到"setup.exe"雙擊運行；



2、啟動之后，正在進入軟件的安裝向?qū)Т翱冢?br />

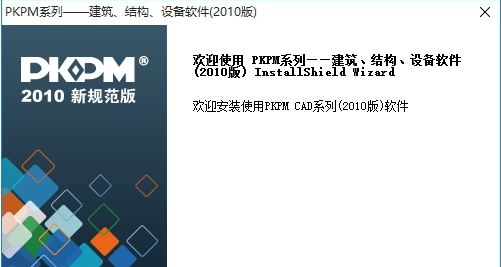

3、進入安裝歡迎界面，點擊下一步繼續；

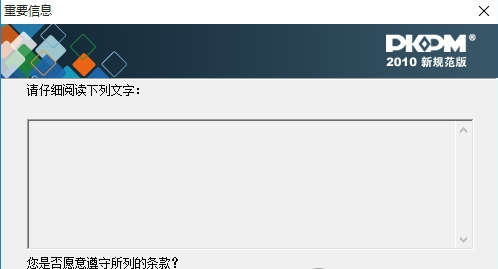

4、你是否對軟件的條款進行同意，點擊是；

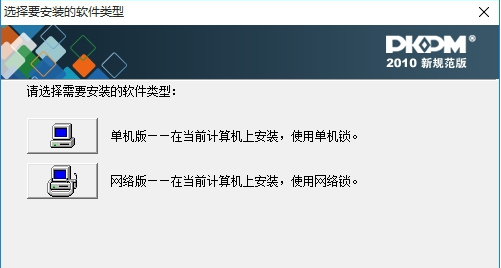

5、對安裝的類型進行快速的選擇，包含單機版，網絡版，選擇之后點擊下一步；

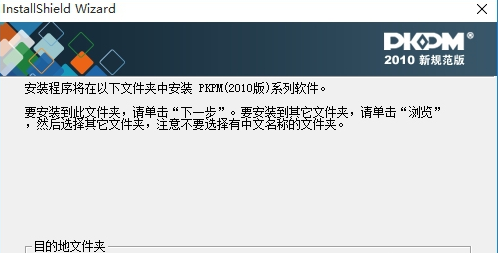

6、對目的地的文件夾選擇，建議D盤，點擊下一步；

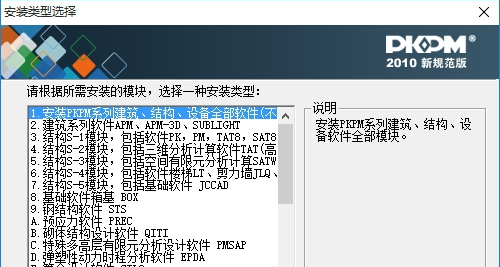

7、選擇您需要進行試驗的軟件安裝類型，各種需要的模塊選擇，點擊下一步；

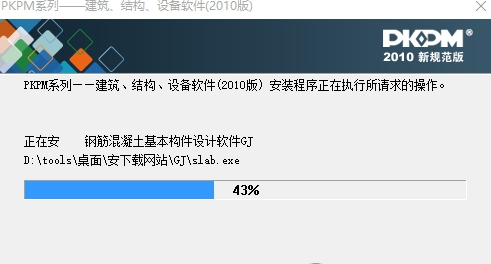

8、正在快速的完成對您需要使用的軟件安裝，需要一會的時間安裝成功；

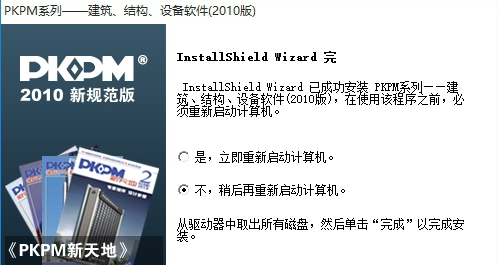

9、軟件已經成功的安裝，點擊完成；



破解方法

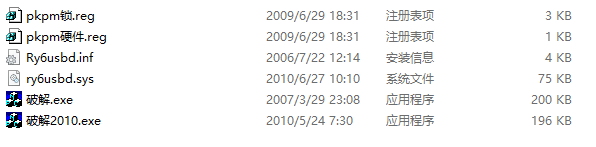

將PKPM-20100926和諧補丁文件夾里面的補丁復制到軟件的安裝目錄下；



任何對加密狗進行快速的安裝，點擊PKPM 全套加密狗驅動文件夾里面的PKPM 全套加密狗驅動.exe應用程序；



是否對加密狗進行安裝，點擊安裝；



安裝已經完成，點擊確定的按鈕；



使用方法

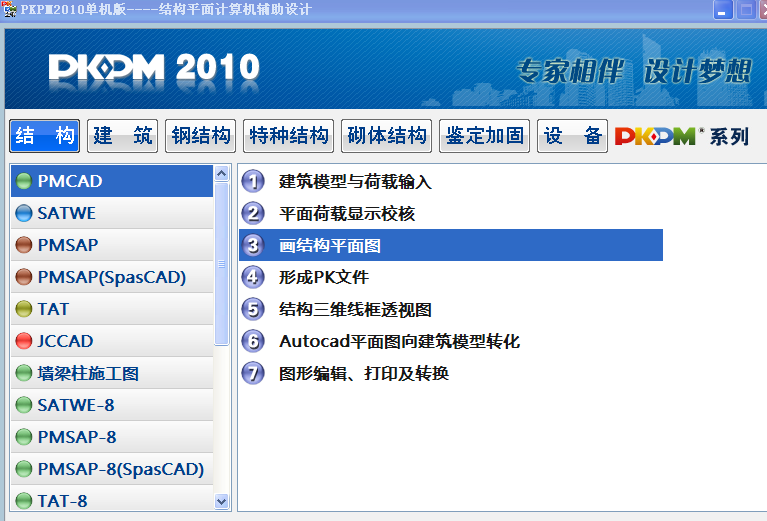

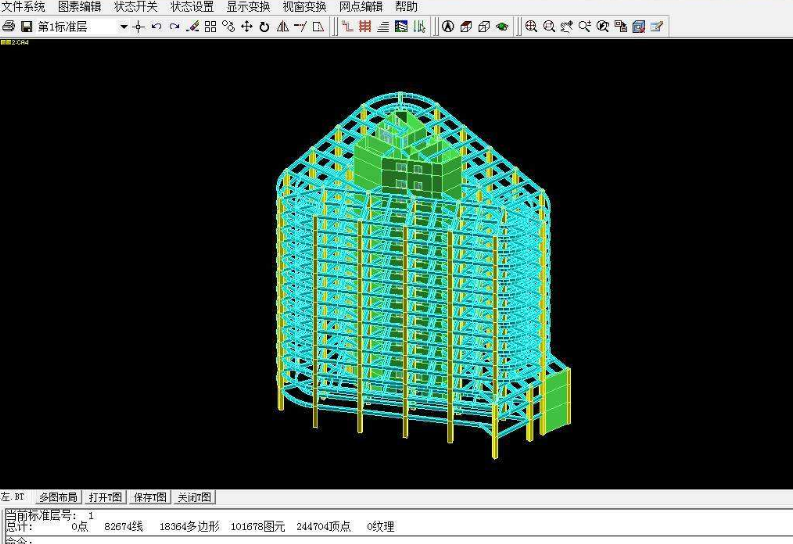

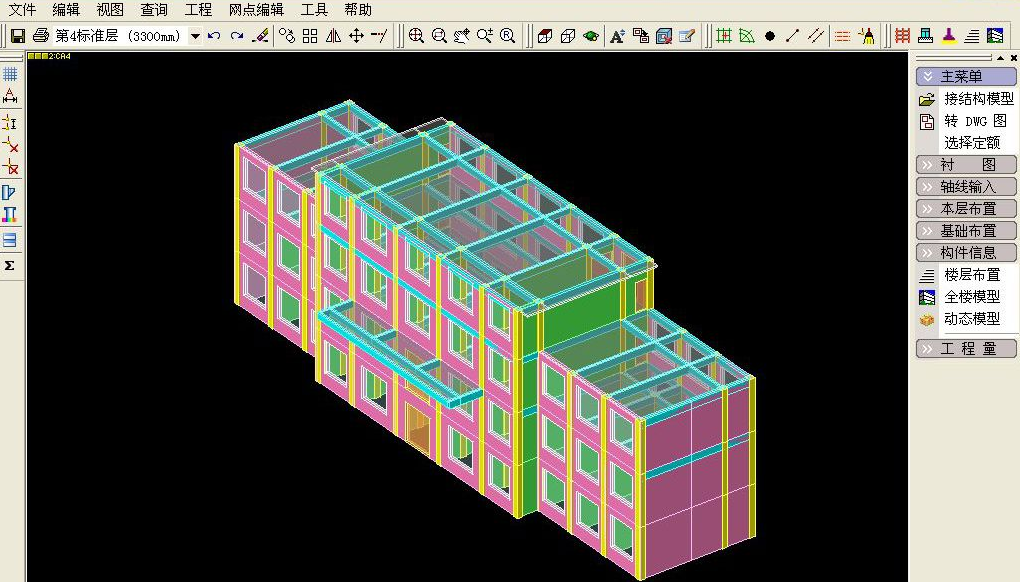

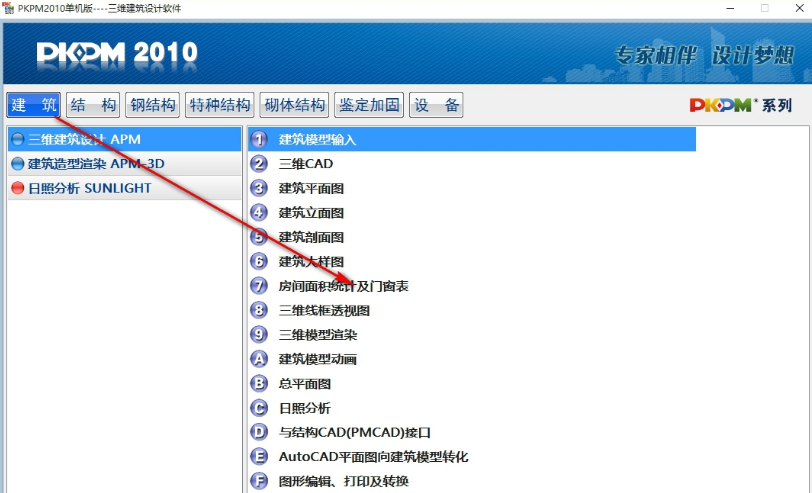

1、進入軟件的主界面，支持對三維建筑的設計類型進行選擇；

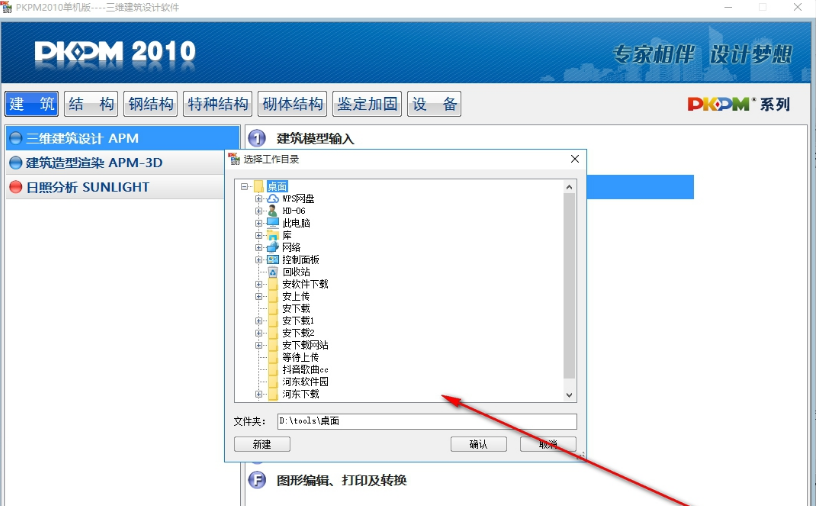

2、還能對工作的目錄進行快速的完成改變；

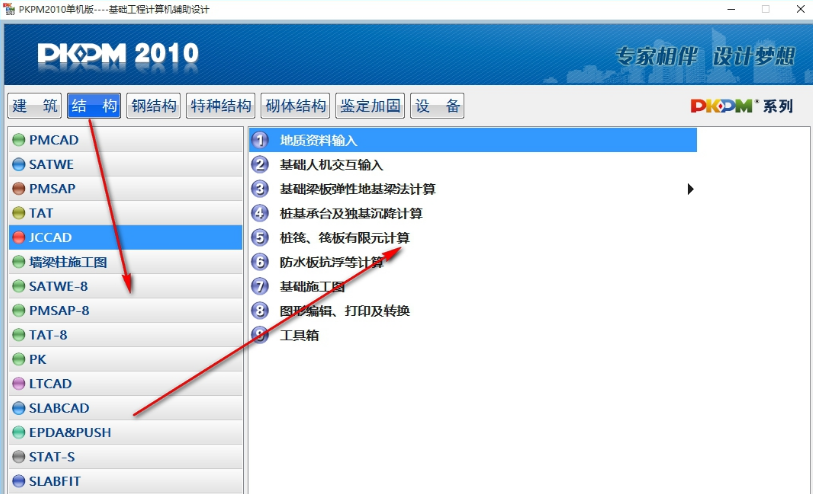

3、相關的結構各種信息進行快速的顯示；

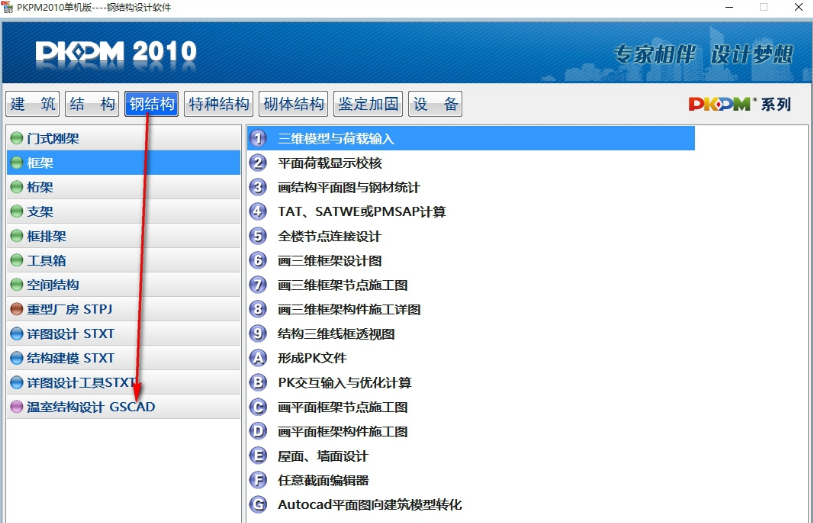

4、完成對鋼結構的門式鋼架、支架、工具箱等信息查看；

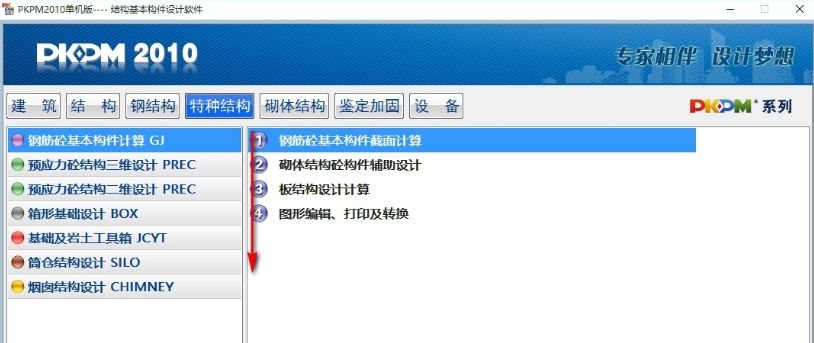

5、也支持對特種結構進行快速的操作顯示；

【常見問題】

1.板的施工圖中出現了100000，感覺不對，哪里計算出現問題了？
答：100000表示超筋的意思，一般情況下是由于板荷載過大，板厚較小導致。

2.PKPM剪力墻模型，墻上洞口建模按照洞口或梁輸入，計算有什么區別嗎？
答：按照洞口輸入程序按照殼單元處理，普通框架梁按照桿單元處理，兩者計算的周期位移及構件的內力都會有所區別。

3.為什么梁上鐵的架立筋與我的主筋相同呢，均為25的鋼筋？而有的是12的鋼筋？
答：程序在根據梁寬選擇箍筋的時候，如果出現4肢箍，則上鐵至少需要四根縱筋，我們現在根據用戶的提議，做了如下的規則：若上鐵配2根縱筋，另需2根架立筋，2根架立筋采用12的一級鋼；若上鐵已配3根縱筋，另需1根架立筋，則這一根架立筋同已配的縱筋。

4.電腦卡住了，程序也意外中斷了，剛剛的數據全沒了，怎么才能找回呢？
答：在左上角PKPM位置處有個下拉菜單，點開里面有個恢復數據；建議設置程序自動保存的時間間隔，可以設置為5分鐘；在工具中，有定時存盤菜單，按照命令行提示，輸入保存時間間隔即可。

5.混凝土框架屋面有大的挑板，請問必須加虛梁才能把挑板上的恒活荷載傳到相鄰框架梁上嗎？
答：懸挑板可以直接傳遞恒活荷載，但傳遞不了豎向荷載產生的扭矩，要自己在梁上布置。

6.支座負筋計算得出需要配6根鋼筋，施工圖給出的配筋方法是：兩排：1/5？為什么上排竟然配一根鋼筋？
答：程序的處理方式是：需要配兩排的，先配下面一排開始，是按照所能容納的鋼筋最大根數，多余的才放到上排，所以會出現上面的問題；但是實際施工中，至少保證每排兩根鋼筋，程序后續會做修改。

7.按次梁的方式輸入次梁，導荷方式是不是按照實際情況考慮？
答：是的，按實際情況考慮。
