橋梁博士是一款橋梁設計軟件，用戶可以在軟件內制作3D的橋梁圖形，幫助您可以應用到實際的建筑當中。此外橋梁博士電腦版內還為用戶提供了超多的輔助工具，給您在實際的設計當中帶來了更多的便利。

【軟件介紹】

橋梁博士（Dr.Bridge）是由上海同豪土木工程咨詢有限公司開發的一款橋梁計算軟件系統，該系統是一個集可視化數據處理、數據庫管理、結構分析、打印與幫助為一體的綜合性橋梁結構設計與施工計算系統。系統的編制完全按照橋梁設計與施工過程進行，密切結合橋梁設計規范，充分利用現代計算機技術，完全符合設計人員的習慣。對結構的計算是寧繁勿簡，充分考慮了各種結構的復雜組成與施工情況，使用更方便，計算更精確；同時在數據輸入的容錯性方面作了大量的工作，使用戶不會因一時的失誤而造成不必要的工作損失。

【軟件特色】

1.輸入數據文件
增加了可編程數據文件格式，對結構模型建立、截面數據編輯、鋼束數據輸入、施工過程建立等復雜數據通過程序化錄入方式，使得原始輸入數據簡潔明了、可讀性強、通用性強和易于修改，尤其在方案比較時大大簡化數據輸入工作量
2.調索模塊
拉索初張力輔助設計：圖形界面調整索力大小，效應圖自動刷新，可同時控制結構的內力、位移和應力，將復雜的調索過程大大簡化
3.鋼束輔助設計
圖形界面調整鋼束幾何信息，應力包絡圖自動刷新，可在最短時間內完成復雜的結構鋼束設計。同時借助強大的編輯功能，也可作為鋼束輸入工具
4.調束功能
在預應力混凝土結構的計算中，確定預應力鋼束的數量與位置，使結構在施工與使用階段處于合理的受力狀態是一項重要的內容，但在實際的鋼束調整過程中仍然存在很多的困難。由于輔助調束工具的欠缺，只能根據工程經驗或是對結構的理解來調整鋼束，每次調整的效果是不明確的，調束的結果往往對結構不能兼顧，這樣鋼束的調整過程就成了一個反復微調、湊試的過程。特別是在公路04規范中明確考慮了截面的有效分布寬度，全預應力構件抗裂驗算中有效預應力打折，同時嚴格控制壓應力指標的條件下，鋼束調整的難度更是大大增加。
調束過程中微量調整與反復計算的過程是不可避免的，為此橋博3.0中提供了一個交互式的調束工具，通過這個工具用戶可以在調整鋼束的同時，看到預應力混凝土結構由此產生的內力、應力與位移變化，將原來需要反復修改鋼束座標、重新計算，并查看效應圖的過程大大簡化，從而縮短了設計時間。

【使用教程】

安裝方法

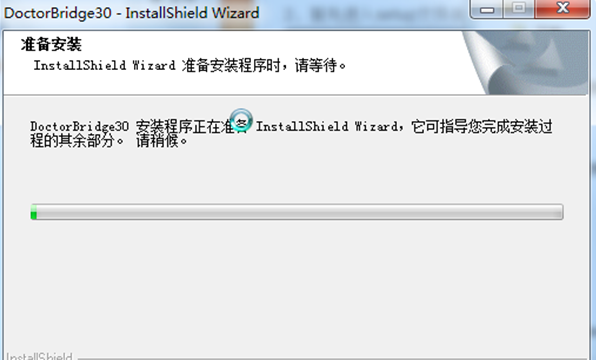

1.解壓壓縮包，運行Setup目錄中的Setup.exe

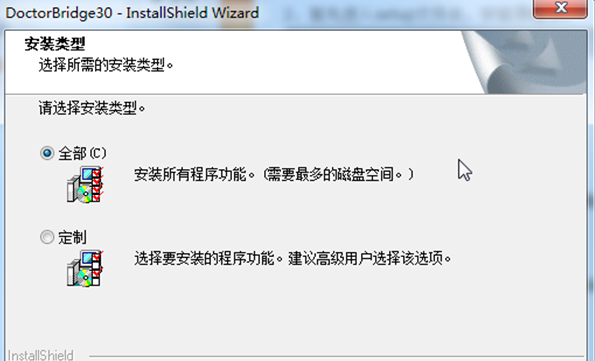

2.選擇需要安裝的類型，并點擊下一步



3.點擊安裝



4.完成安裝后，點擊橋梁博士，即可進入軟件



直線橋設計

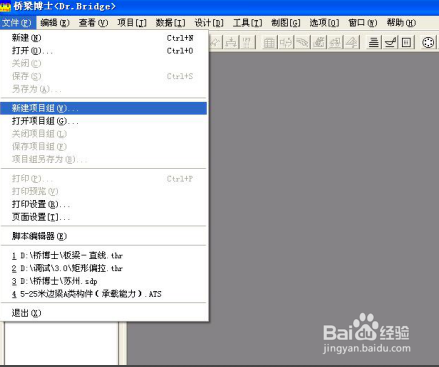

項目的建立，通過“文件”下拉式菜單，選擇“新建項目組”或“打開項目組”；

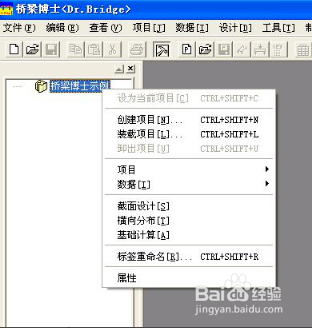

通過“項目”下拉式菜單選擇“創建項目”，或者在項目組管理窗口，通過右鍵來點擊“創建項目”，此時彈出所示的“創建項目”窗口。

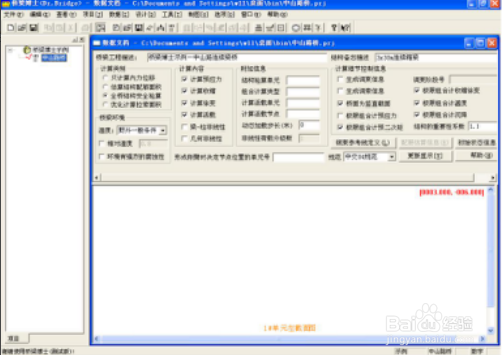

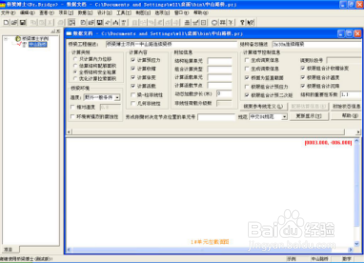

在打開數據文檔后系統將自動進入總體信息輸入界面，可通過右菜單，或“數據”下拉菜單，切換輸入界面。





單擊“鋼束參考線定義”按鈕，打開鋼束參考線定義窗口。
參考線是輸入復雜鋼束時的有力工具。





當工程計算類別為“估算配筋面積”時，“估算配筋信息”按鍵被激活，點擊后出現配筋信息窗口。
程序會按照輸入的配筋信息，根據構件類別，估算普通鋼筋或預應力鋼束筋在距離邊緣0.1h處的面積。

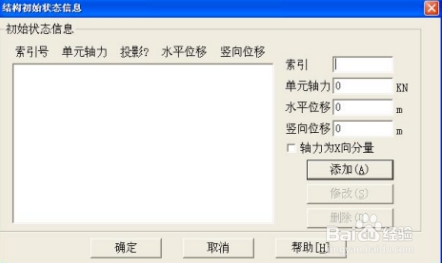

點擊“初始狀態信息”按鈕出現如圖。可以通過此窗口，給某些單元施加初始軸力、初始位移。
索引：?jiǎn)卧?hào)（軸力）或節點號（位移）。

【常見問題】

附加截面如何添加鋼筋信息？
附加截面添加鋼筋的操作方法與主截面相同，程序是通過添加截面鋼筋對話框中的“安裝階段”變量中輸入的施工階段序號來判斷所添加的鋼筋是主截面上的還是附加截面上的。

橋博中預應力鋼束相關單元號是怎么用的？
相關單元號是用來指定鋼束位置的，比如梁格模型中由于程序沒有空間定位，所以需要用戶指定相關單元號來明確所輸入的鋼束位置；在組合構件或者設置拉索、體外束時也需要定義單元號，因?yàn)槌绦蚰J(rèn)預應力鋼束只存在于預應力結構單元中。
從CAD導入截面時不成功的幾種可能原因
原因1：在CAD中的圖元為region（面域）而非線段，橋博要求導入的基本圖元類型為線段；原因2：CAD中的截面未閉合或線段之間首尾不相連，在CAD中需詳細檢查；原因3：CAD建模的繪制單位為m，而非mm，橋博導入CAD圖元時，其基本單位為mm，當線段長度小于1mm時將被自動系統認為不存在，因此會產生截面導入不成功的假象。
通用截面擬合時的一個錯誤
在使用通用截面擬合工具時發現這樣一個問題，在箱梁頂板中心處多了一根豎直的線。
在截面2（Region[2]）的定義時，起始點為Point[11]，程序在內部處理時認為，Region[2]的前10個Point存在，且Point[1]~Point[10]的x,y坐標取默認值為0，因此才導致這種現象。將Region[2]起始點改為Point[1]并順延其后各點的編號即可解決該問題。

梁格模型中扭矩系數如何計算，對縱梁計算結果有什么影響？
由于梁格劃分時，程序建模通常將截面質心放在腹板中心位置，但實際的截面質心在腹板之外，尤其是長懸臂情況，實際質心與模型質心之間的距離差就是橋博中要求輸入的扭矩系數。對縱梁計算影響很小，主要體現在橫梁上，因?yàn)槌绦蚣虞d是在模型質心上加載，有了扭矩系數后還會在加上相應的扭矩，接近真實情況。

橋博預應力鋼束信息中松弛率與規范中指定的松弛系數是什么關系，如何根據已知的松弛系數計算得到需要的松弛率？
規范中，對預應力鋼束的松弛損失規定見下文，文中框注部分即為橋博中需要輸入的松弛率。
