電容電感設計工具電腦版是一款從事電力人員而設計的計算器工具，用戶可以在線對相關的電容器進行設置，便于您可以有效的得到數據。此外您還可以把所得到的數據存為表格，方便您可以更好的來進行查看。

【功能特點】

CLcal designer 當前包含了有機薄膜箔式電容器及其金屬化薄膜電容器的輔助設計和空心單層、多層電感的設計計算，其中電容器設計部分在靈活變通應用的情況下基本能夠?qū)Ω鞣N情況的卷繞型電容器進行精確的計算，如：單面金屬化及其多串結構、雙面金屬化及其多穿結構、有機薄膜加鋁箔結構，云母紙、電容器紙和有機薄膜復合介質結構等，有機薄膜包含常用的PP、PET、PC、PPS、PI等。
當您經過權衡不同的情況找到一種最為合理的設計后，設計參數可以保存成文本文件（*.txt）以備查，對應的主要材料消耗也可以存為Excel文件（*.xls）。運用該程序可以提高設計工作的效率。

【使用說明】

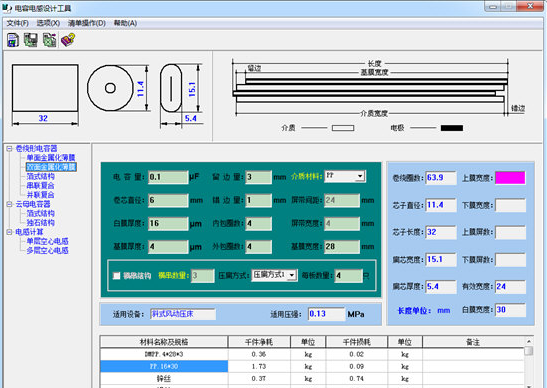

雙面金屬化：
按照習慣，首先選擇并確定介質材料（右上角選擇PP等）。
當采用非橫串結構進行設計時，應首先確定電容量、卷芯直徑、白膜厚度、基膜厚度、基膜寬度等設計參數，然后再考慮留邊和錯邊以及內包和外包圈數，內包圈數和外包圈數可以不動，因尺寸過小和偏大時適當進行調整。
橫串結構未被選擇時，橫串數量、屏帶間距和屏帶寬度沒有意義，被禁止輸入，反之，當選擇橫串結構時，基膜寬度沒有意義，被禁止輸入。
設計參數基本確定后，壓扁方式和壓扁數量可進行調整，以確定適用設備和壓強。

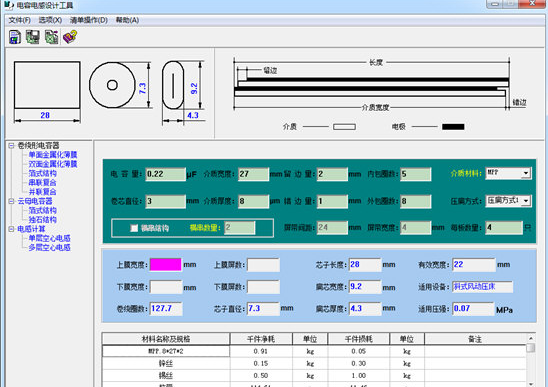

雙面金屬化對應的設計結果顯示如下：
上膜寬度、下膜寬度和上膜屏數、下膜屏數和白膜寬度只有在選擇了橫串結構時才有結果。
注意：設計區的基膜厚度既是指雙面金屬化膜的厚度，基膜寬度既是指雙面金屬化膜的寬度。如果單面金屬化膜和雙面金屬化膜組合使用，請參閱變通應用。

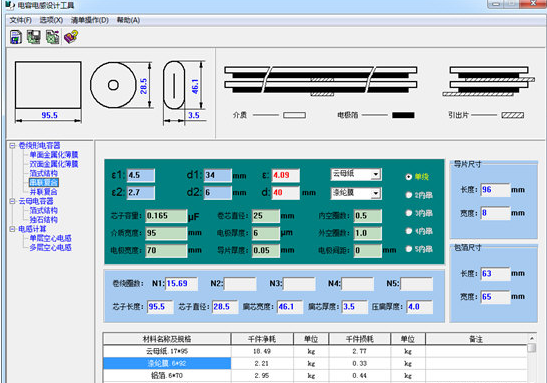

串聯復合介質結構：
按照習慣，首先選擇并確定兩種介質材料（右上角選擇云母紙等）。
然后確定第一種介質總厚度d1和第二種介質總厚度d2，再確定電容量、卷芯直徑、介質寬度、電極寬度、電極厚度等設計參數。電極間距指斷箔和續箔之間的間距，選擇多串結構時千萬別忘記輸入數據！
ε1、ε2由當前確定的介質自動輸入，但是，手工輸入可進行任何介質串聯復合的設計。
不推薦5串以上的設計方案！。
串聯復合介質結構對應的設計結果顯示如下：
包箔尺寸是包裹引出片、制作旗形引出箔的鋁箔的尺寸。
注意：電極間距對多串結構非常重要！，如果不輸入，設計結果將存在較大的偏差！。在選擇單繞時被禁止，顯示為0，只有選擇縱串時才能輸入。

【更新日志】

V1.2.28.103
1、增加設計環境下的應用參考；
2、增加外觀選項；
3、引入高精度算法；
4、增加了免費實用的插件。
