caxa2019破解版(caxa cad電子圖板)是一款專業繪圖編輯和輔助設計工具。caxa2019電子版圖根據工程師設計的習慣，優化了界面，上手更加方便，操作流暢，是設計工程師們必備的軟件。
caxa電子圖板軟件已經累計更新十幾個大版本，三十多個小版本。隨時適配最新的硬件和操作系統，支持圖紙數據管理要求的變化，支持最新制圖標準，支持最新的交互風格等。
二、本土化交互體驗
caxa電子圖板的界面精心設計，交互方式簡單快捷，符合國內工程師的設計習慣，上手簡單，操作效率高。
三、支持最新標準
caxa電子圖板的繪圖、圖幅、標注、圖庫等都符合最新標準要求，并能大大提高標準化制圖的效率。
四、集成貫通
caxa電子圖板數據接口兼容最新的DWG格式，支持PDF、JPD等格式輸出；提供與其他信息系統集成的瀏覽和信息處理組件；支持圖紙的云分享和協作。
燈光、零件邊界顯示性能的優化
大裝配下機構仿真速度優化，支持快速干涉檢查
建模功能增強
掃描功能增強
掃描功能增加“圓形草圖”選項，可以直接選擇掃描規矩生成圓形掃描特征并支持直角掃描。
旋轉功能增強
拉伸功能增強
模型簡化功能
鋼結構對接處理添加簡單切除
在拖拽的特征上自動添加位置約束尺寸
槽/銷約束
緊固件庫更新
插入?yún)⒖?D支持EXB格式文件
軸承設計工具
二、工程圖功能增強
支持在截?cái)嘁晥D上添加局部放大視圖
零件材料屬性與剖面線屬性關聯
視圖投影，支持輸出圓弧的中心標記
三、交互功能增強
快捷懸浮菜單
拾取工具
參數化表達式輸入工具
建模方式的選擇提示
3D接口選項卡中增加尺寸工具
創建齒輪支持選擇定位點
快速草圖創建
快速創建特征
默認屬性設置
四、鈑金功能增強
折彎自動關聯
展開折彎線偏移
折彎余量、折彎扣除、k因子支持參數控制
五、數據接口升級
7、過程比較慢，耐心等待，安裝完成即可

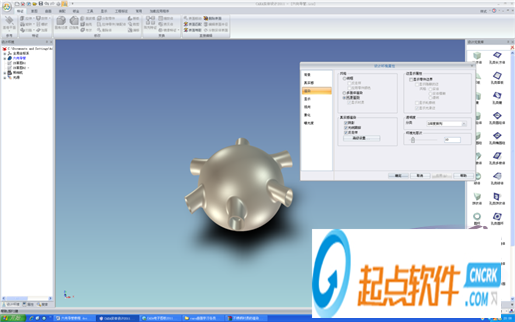

1、設計環境屬性設置：設計環境空白處單擊鼠標右鍵，從彈出菜單中選擇“設計環境屬性”，在其“真實感”選項卡中勾選“地面”和“簡單陰影”。
2、“渲染”選項卡中取消勾選“顯示零件邊”，如圖。
3、右鍵單擊零件，從彈出菜單中選擇“智能渲染”，選擇“反射”選項卡， 選擇“反射圖像”， 選擇不銹鋼材質做為反射圖像，確定。
不銹鋼材質的圖，大家可以拍照，也可以到網上去搜索下載。

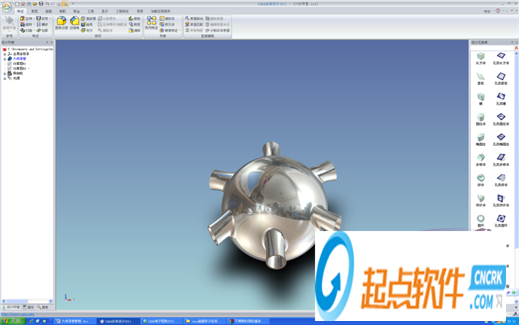

效果如圖所示。
六向?qū)Ч芙?/span>
1、創建一工程模式零件，旋轉生成新零件：
選擇XY 平面基準平面做一個半徑為R50的圓。

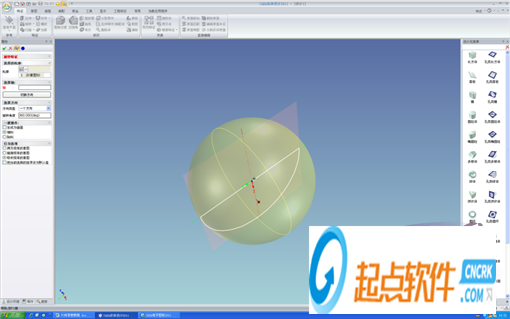

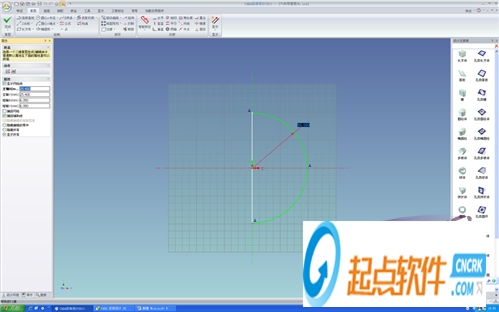

選擇角度選擇360°，選擇增料，預覽生成一個如下圖的球體，如圖。
2、右建點選六通管，選擇激活，這樣在取消激活前，所有的操作生成的特征都是該零件的子特征。如圖：

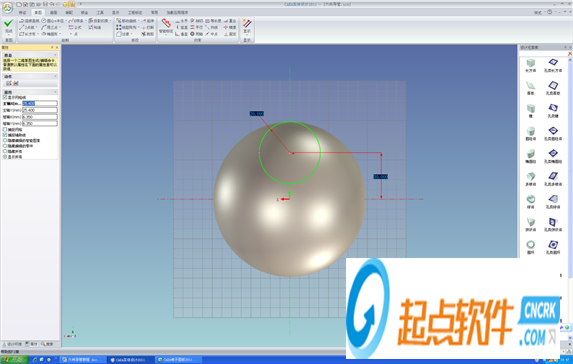

3、選擇放樣特征，在輪廓選項選擇XY平面為草繪平面，繪制如圖所示的圓，R為20，然后完成草繪。
4、繼續選擇XY平面為草繪圖平面，進入草繪界面，然后按快捷鍵F10激活三維球工具,利用三維球?qū)⒉堇L平面往垂直遠離球心方向移動65，如圖。
5、再次按快捷鍵F10取消三維球，繪制如圖的橢圓
這一步要強調的是，在別的3D軟件里，都必須先做等距的基準平面當成草繪平面，或者輸入第二個放樣面的深度，而CAXA實體設計可以在事先不用考慮基準面的具體位置，在繪制草圖的時候，根據需要，用三維球任意定位基準平面的位置，這一點是CAXA三維球的靈活之處)
6、用三維球拷貝5個放樣特征如圖
7、分別倒圓角

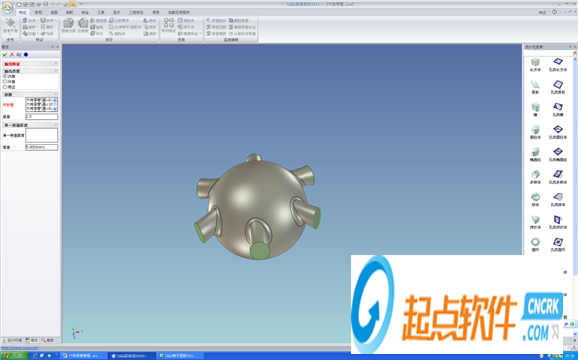

8、抽殼：選擇抽殼命令，然后選擇放樣體表面為開放面，厚度為1.5，如圖。

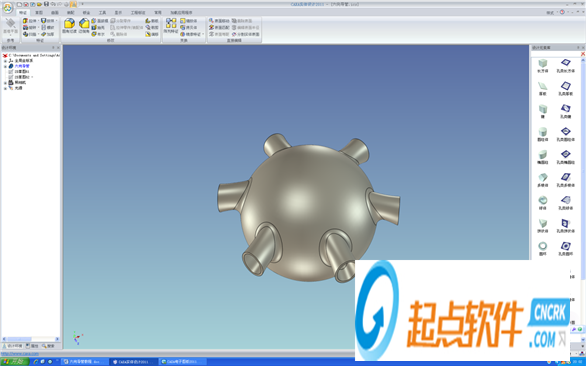

完成抽殼后，整個建模已經完成，效果如圖。
首先打開CAXA電子圖版軟件
打開后，下面我們以一副圖為例
在空白黑色區域，選擇定義圖符，選擇一種圖像，大家也可以把自己的文件按照下面方法轉成PDF或者JPG格式

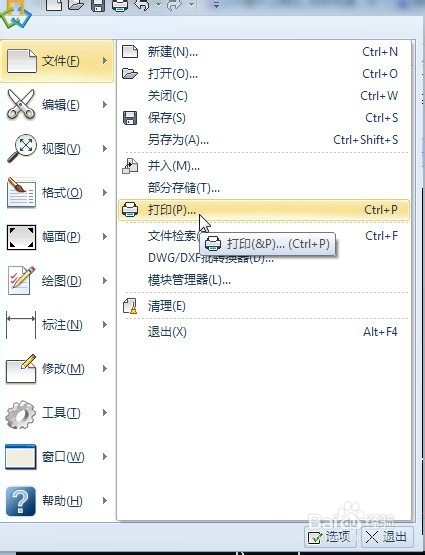

畫好圖形，選擇文件>打印，或者軟件最上方的打印快捷方式

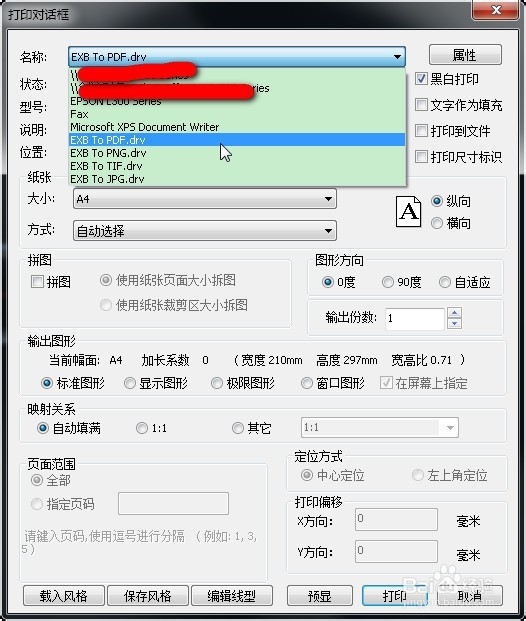

現在就可以選擇打印機，進行圖像轉換，選擇EXB to pdf（也可以選擇其他格式）
打印時不要忘記選擇 輸出圖形 格式，一般可以選擇 極限圖形或者 窗口圖像，再點擊預覽，預覽后點擊打印
點擊保存
稍等片刻，圖像即轉成PDF格式文件了
線寬 W 矩形 REC
重生成 RE 圓角 F
圓 C 移動 M
構造線 XL 多段線 PL
圖案填充 H 刪除 E
倒角 CHA 鏡像 MI
打斷 BR 剪切 TR
分解 X 差集 SU
標注樣式 D 并集 UN
旋轉 RO 交集 IN
偏移 O 圓弧 A
陣列 AR 延伸 EX
縮放 SC 復制 CO
修改標注 ED 公差表示 %%P
對齊標注 DAL 直徑表示 %%C
直徑標注 DDI 度數表示 %%D
快速引線 LE 角度標注 DAN
基線標注 DBA 連續標注 DC
半徑標注 DRA 線性標注 DLI
【caxa2019破解版軟件介紹】
caxa cad電子圖板2019，又簡稱為caxa cad 2019，是數碼大方官方開發的一款開放的二維cad平臺，專為設計工程師打造，依據中國機械設計的國家標準和使用習慣，提供專業繪圖編輯和輔助設計工具，輕松實現“所思即所得”，通過簡單的繪圖操作，將新品研發、改型設計等工作迅速完成，將創意轉化為實際工作所需，提高企業研發創新能力。本次小編帶來的是caxa cad電子圖板2019破解版，并且是32位/64位完整版，包括caxa cad 2019主程序，CAXA EXB瀏覽器2019，CAXA CAD 電子圖板信息處理組件，CAXA CAD 電子圖板瀏覽組件，CAXA打印工具和CAXA協同管理集成，用戶可以根據需要選擇安裝。【caxa2019破解版軟件優勢】
一、及時更新caxa電子圖板軟件已經累計更新十幾個大版本，三十多個小版本。隨時適配最新的硬件和操作系統，支持圖紙數據管理要求的變化，支持最新制圖標準，支持最新的交互風格等。
二、本土化交互體驗
caxa電子圖板的界面精心設計，交互方式簡單快捷，符合國內工程師的設計習慣，上手簡單，操作效率高。
三、支持最新標準
caxa電子圖板的繪圖、圖幅、標注、圖庫等都符合最新標準要求，并能大大提高標準化制圖的效率。
四、集成貫通
caxa電子圖板數據接口兼容最新的DWG格式，支持PDF、JPD等格式輸出；提供與其他信息系統集成的瀏覽和信息處理組件；支持圖紙的云分享和協作。
【caxa2019電子版圖破解版新增功能】
一、性能的增強燈光、零件邊界顯示性能的優化
大裝配下機構仿真速度優化，支持快速干涉檢查
建模功能增強
掃描功能增強
掃描功能增加“圓形草圖”選項，可以直接選擇掃描規矩生成圓形掃描特征并支持直角掃描。
旋轉功能增強
拉伸功能增強
模型簡化功能
鋼結構對接處理添加簡單切除
在拖拽的特征上自動添加位置約束尺寸
槽/銷約束
緊固件庫更新
插入?yún)⒖?D支持EXB格式文件
軸承設計工具
二、工程圖功能增強
支持在截?cái)嘁晥D上添加局部放大視圖
零件材料屬性與剖面線屬性關聯
視圖投影，支持輸出圓弧的中心標記
三、交互功能增強
快捷懸浮菜單
拾取工具
參數化表達式輸入工具
建模方式的選擇提示
3D接口選項卡中增加尺寸工具
創建齒輪支持選擇定位點
快速草圖創建
快速創建特征
默認屬性設置
四、鈑金功能增強
折彎自動關聯
展開折彎線偏移
折彎余量、折彎扣除、k因子支持參數控制
五、數據接口升級
【caxa2019破解版安裝教程】

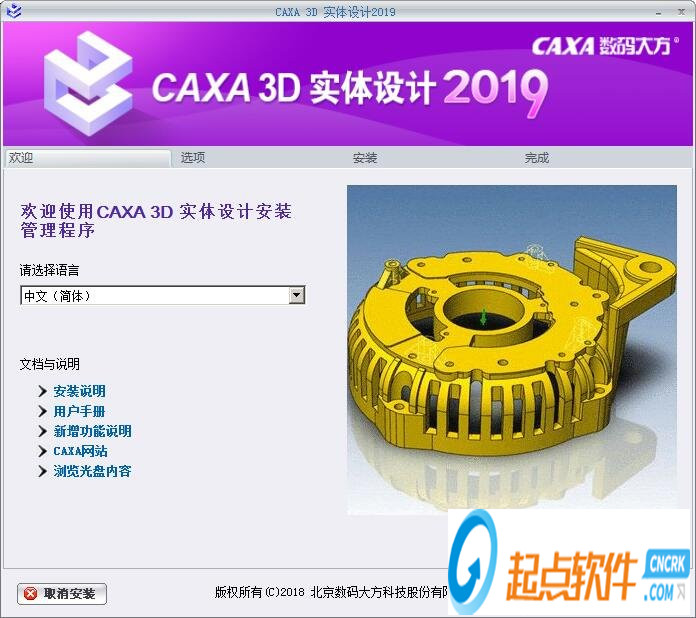

1、小編提供的caxa2019破解版，下載完成解壓，雙擊“setup.exe”，首先檢查系統配置文件
2、檢查完成，進入到CAXA實體設計2019安裝界面，選擇安裝語言，默認中文簡體，點擊“下一步”

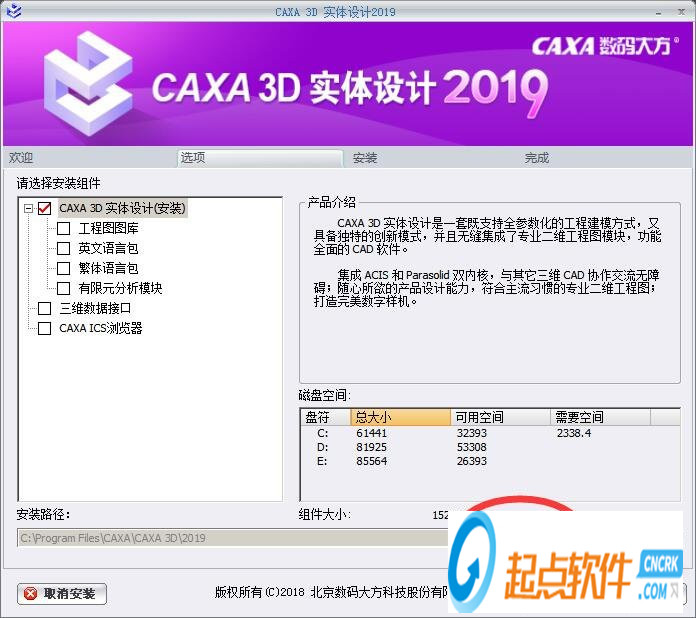

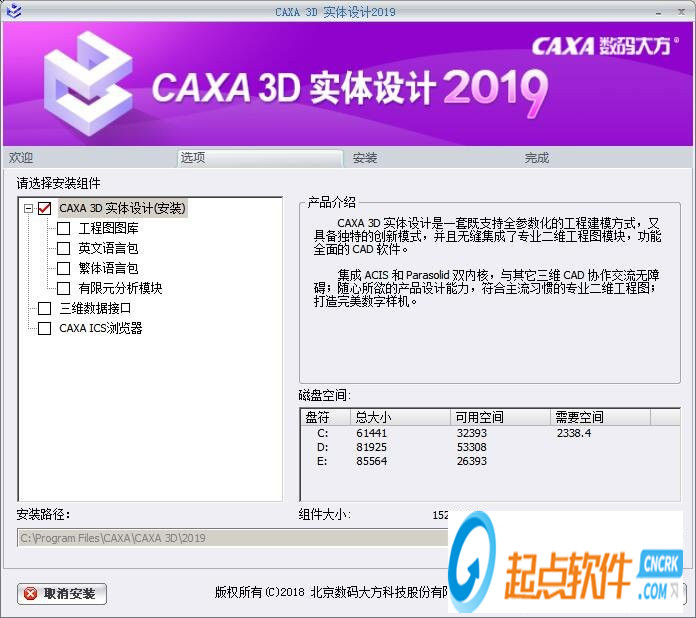

3、選擇要安裝的組件，針對需要安裝的選項在前面打勾
4、設置安裝位置，默認的是C盤，建議安裝到其他硬盤，防止拖慢系統運行速度，點擊更改可以修改

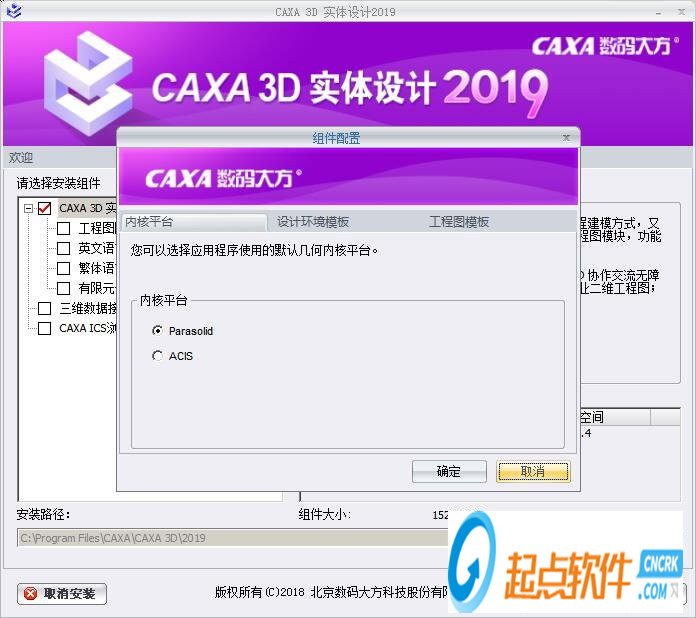

5、點擊后面的配置可以修改內核平臺以及設計環境模板，點擊“開始安裝”
6、caxa2019電子版圖正在安裝中，如圖
2、檢查完成，進入到CAXA實體設計2019安裝界面，選擇安裝語言，默認中文簡體，點擊“下一步”
3、選擇要安裝的組件，針對需要安裝的選項在前面打勾
4、設置安裝位置，默認的是C盤，建議安裝到其他硬盤，防止拖慢系統運行速度，點擊更改可以修改
5、點擊后面的配置可以修改內核平臺以及設計環境模板，點擊“開始安裝”
6、caxa2019電子版圖正在安裝中，如圖
7、過程比較慢，耐心等待，安裝完成即可
【caxa2019破解版使用教程】
使用caxa2019渲染不銹鋼1、設計環境屬性設置：設計環境空白處單擊鼠標右鍵，從彈出菜單中選擇“設計環境屬性”，在其“真實感”選項卡中勾選“地面”和“簡單陰影”。

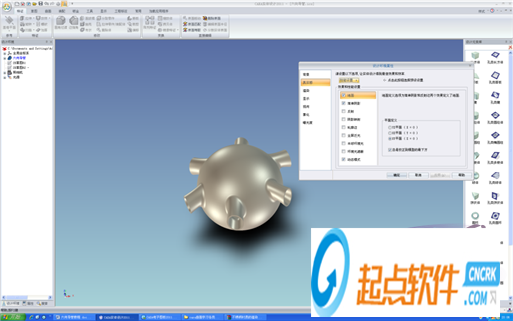

2、“渲染”選項卡中取消勾選“顯示零件邊”，如圖。
3、右鍵單擊零件，從彈出菜單中選擇“智能渲染”，選擇“反射”選項卡， 選擇“反射圖像”， 選擇不銹鋼材質做為反射圖像，確定。
不銹鋼材質的圖，大家可以拍照，也可以到網上去搜索下載。

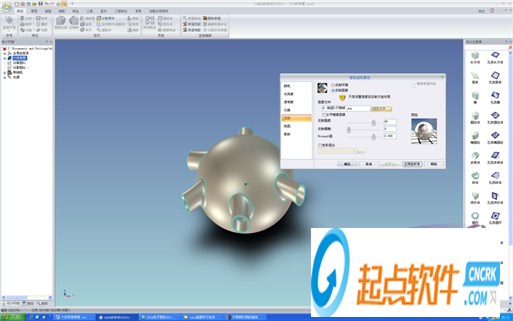

效果如圖所示。
六向?qū)Ч芙?/span>
1、創建一工程模式零件，旋轉生成新零件：
選擇XY 平面基準平面做一個半徑為R50的圓。
選擇角度選擇360°，選擇增料，預覽生成一個如下圖的球體，如圖。
2、右建點選六通管，選擇激活，這樣在取消激活前，所有的操作生成的特征都是該零件的子特征。如圖：
3、選擇放樣特征，在輪廓選項選擇XY平面為草繪平面，繪制如圖所示的圓，R為20，然后完成草繪。
4、繼續選擇XY平面為草繪圖平面，進入草繪界面，然后按快捷鍵F10激活三維球工具,利用三維球?qū)⒉堇L平面往垂直遠離球心方向移動65，如圖。
5、再次按快捷鍵F10取消三維球，繪制如圖的橢圓
這一步要強調的是，在別的3D軟件里，都必須先做等距的基準平面當成草繪平面，或者輸入第二個放樣面的深度，而CAXA實體設計可以在事先不用考慮基準面的具體位置，在繪制草圖的時候，根據需要，用三維球任意定位基準平面的位置，這一點是CAXA三維球的靈活之處)
6、用三維球拷貝5個放樣特征如圖

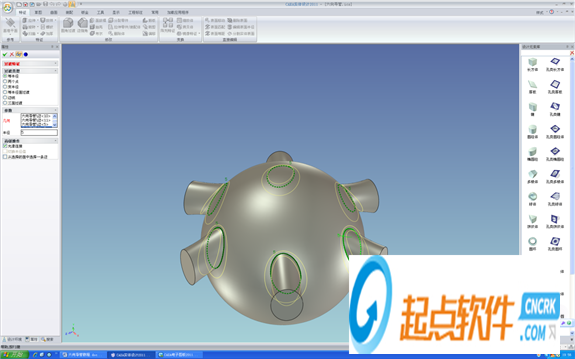

7、分別倒圓角
8、抽殼：選擇抽殼命令，然后選擇放樣體表面為開放面，厚度為1.5，如圖。
完成抽殼后，整個建模已經完成，效果如圖。
【caxa2019破解版常見問題】

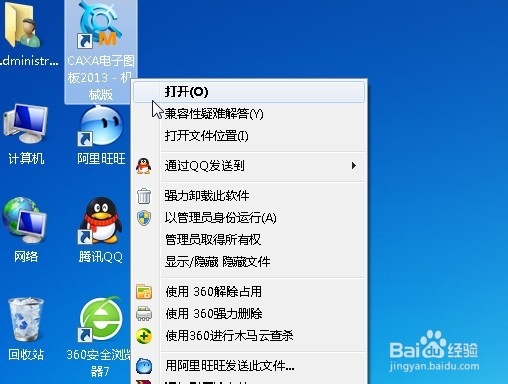

CAXA2019電子版圖像怎么轉成PDF格式？首先打開CAXA電子圖版軟件

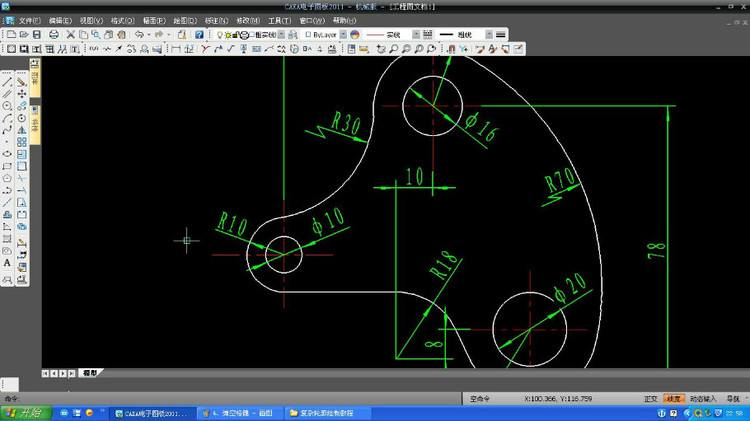

打開后，下面我們以一副圖為例
在空白黑色區域，選擇定義圖符，選擇一種圖像，大家也可以把自己的文件按照下面方法轉成PDF或者JPG格式
畫好圖形，選擇文件>打印，或者軟件最上方的打印快捷方式
現在就可以選擇打印機，進行圖像轉換，選擇EXB to pdf（也可以選擇其他格式）
打印時不要忘記選擇 輸出圖形 格式，一般可以選擇 極限圖形或者 窗口圖像，再點擊預覽，預覽后點擊打印
點擊保存
稍等片刻，圖像即轉成PDF格式文件了
CAXA2019電子版圖怎么自定義快捷鍵？
1、按F9切換到經典風格界面；
2、工具——自定義界面——鍵盤，在“類別”和“命令”下拉菜單中，選取要自定義的命令，在“請按新快捷鍵”中，輸入自己設定的快捷鍵，點擊“指定”，之后，“關閉”；
3、設置完成。
【CAXA2019常用快捷鍵】
直線 L 拉伸 EXT線寬 W 矩形 REC
重生成 RE 圓角 F
圓 C 移動 M
構造線 XL 多段線 PL
圖案填充 H 刪除 E
倒角 CHA 鏡像 MI
打斷 BR 剪切 TR
分解 X 差集 SU
標注樣式 D 并集 UN
旋轉 RO 交集 IN
偏移 O 圓弧 A
陣列 AR 延伸 EX
縮放 SC 復制 CO
修改標注 ED 公差表示 %%P
對齊標注 DAL 直徑表示 %%C
直徑標注 DDI 度數表示 %%D
快速引線 LE 角度標注 DAN
基線標注 DBA 連續標注 DC
半徑標注 DRA 線性標注 DLI
