【軟件介紹】
CAXA實體設計2019延續了經典的三維設計、工程圖設計、分析仿真、數據管理功能,CAXA 3D實體設計2019在性能、工程圖功能、交互功能、鈑金功能等方面有了很大的改進,具有易學易用、設計速度快、雙模式、高兼容協同的特點,需要的朋友快快下載使用吧!CAXA 3D 實體設計 2019是集創新設計、工程設計、協同設計于一體的新一代3D CAD系統解決方案。它提供的三維設計、分析仿真、數據管理、專業工程圖等功能可以滿足產品開發流程各個方面的需求,幫助企業以更低的成本研發出更多的新產品,以更快的速度將新產品推向市場。 在2019版本中針對用戶對大型裝配體設計的需求優化了存盤、讀取性能,提高了大裝配投影速度,并增加了模型簡化功能。針對軟件易用性問題進行了三十多項功能的改進,軟件的穩定性也有了大幅的提升。
【軟件特點】
-易學易用獨特的三維球工具為不同三維對象的復雜變換提供靈活、便捷的操作方式;通過對點、線、面等特征的智能捕捉,直接用鼠標拖動設計元素進行設計,實現對特征尺寸、輪廓形狀和獨立表面位置動態編輯。
-快速設計
提供了豐富的符合新國標的零件庫,基于零部件庫和智能裝配模式高效率搭建成套設備和生產線等大型裝備產品,支持產品快速設計;也支持參數驅動的方式快速生成標準件,通過參數化與系列件變型設計的機制,輕松地進行系列件參數化設計。
-雙模式設計方式
突破傳統3D軟件單一設計思維的制約,同時支持協同創新設計模式和工程設計(參數化設計)模式,大幅提高新產品開發的設計效率,工程模式符合其它主流3D軟件的操作習慣和設計思想,方便修改。
-兼容協同
業內領先的數據交互能力,兼容各種主流的3D軟件,支持多種常用中間格式數據的轉換,特別支持DXF/DWG、Pro/E、CATIA、NX、SolidWorks、Solid Edge、Inventor等系統的三維數據文件,并實現特征識別、編輯修改和裝配;
【功能介紹】

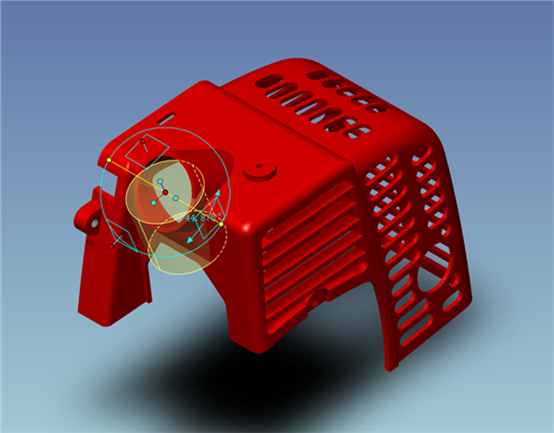

三維球工具“萬能”的三維球工具,為各種三維對象的復雜變換提供了靈活、便捷的操作。70%以上的設計操作,都可以借助三維球工具來實現,解決操作、修改麻煩等問題,設計更加輕松高效。

標準件圖庫及系列件變型設計機制

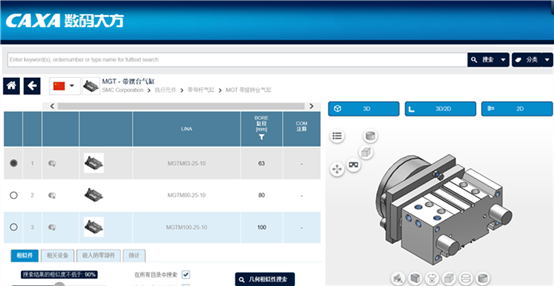

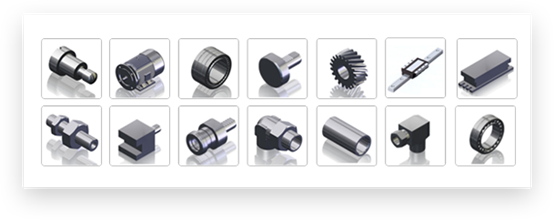

實體設計提供大量三維標準件,包括羅數以萬計的符合新國標的2D零件庫和構件庫,輕觸鼠標進行拖放,即可快速得到標準件。和第三方標準件庫廠家合作在網上免費提供提供了國內外知名企業的3D零件庫供用戶下載使用。此外,可利用參數化與系列件變型設計的機制,輕松地進行系列件參數化設計。


3D與2D完美融合

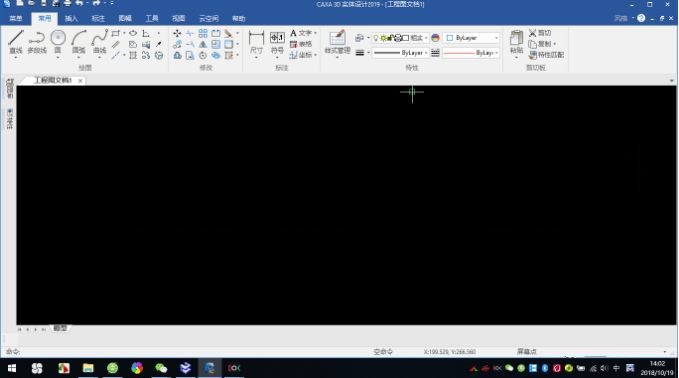

CAXA3D實體設計直接嵌入最新的電子圖板作為2D設計環境,在同一軟件環境下輕松進行3D和2D設計,不再需要任何獨立的二維軟件。

零件設計
CAXA 3D實體設計提供創新模式和工程模式兩種幾何建模方式,將創新模式的快速和簡易性與參數化設計的靈活性和可控性相結合。既可以幫助用戶快速構建3D模型,又能方便進行基于歷史特征的全參數化設計,零件設計中的任何變化,都可以反映到裝配模型和工程圖文件中,確保數據的一致性和準確性。

產品虛擬裝配設計

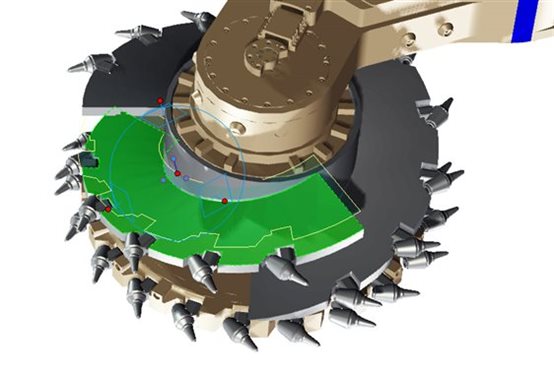

支持零/部件的裝配間隙檢查、干涉檢查、物理屬性計算,裝配工藝的動態仿真檢查與機構運動狀態的動態仿真檢查,產品爆炸圖的生成,及3D BOM的生成等。

智能裝配
快速方便的智能裝配功能,通過設置附著點進行智能裝配。結合設計元素庫和參數化的變型設計功能實現參數化的智能裝配,并確保每個零件的位置正確,大幅提高工作效率。

大型裝配
CAXA 3D 實體設計2019版本幫助用戶快速輕松地創建和管理大型裝配。使用大裝配模式可以顯著提高在進行大型裝配體設計時的運行效率和顯示速度。提供的模型簡化、輕量化加載功能可以讓用戶不需付出額外的硬件成本也能輕松處理大型裝配體。

鈑金零件設計
提供強大的鈑金圖素庫,以及豐富的壓形和沖裁圖素庫,提供草圖編輯、鈑金裁剪、封閉角處理、用戶板材設定和鈑金自動展開計算等功能。支持放樣鈑金、沖壓鈑金工具、實體面轉換鈑金等功能。

動畫、渲染
使用CAXA3D實體設計內置的專業動畫、渲染模塊可以生成用于營銷和包裝的照片級效果圖,通過動畫編輯器可以快速的生成裝配、爆炸和運動模擬動畫,為銷售、客服、培訓、技術支持和制造等領域的客戶提供所需的對應資料。

CAE

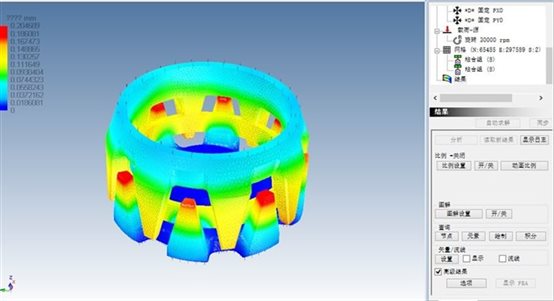

CAXA CAE使用了SefeaTM技術,計算快、精度高、結果可靠。能夠分析包括應力、熱和靜電等多物理性的完全耦合問題,可進行靜態/穩態分析,動態/瞬態分析,模態分析/振動模式分析,不穩定分析,頻域分析。

【軟件增強】
一、性能的增強燈光、零件邊界顯示性能的優化
大裝配下機構仿真速度優化,支持快速干涉檢查
建模功能增強
掃描功能增強
掃描功能增加“圓形草圖”選項,可以直接選擇掃描規矩生成圓形掃描特征并支持直角掃描。
旋轉功能增強
拉伸功能增強
模型簡化功能
鋼結構對接處理添加簡單切除
在拖拽的特征上自動添加位置約束尺寸
槽/銷約束
緊固件庫更新
插入?yún)⒖?D支持EXB格式文件
軸承設計工具
二、工程圖功能增強
支持在截斷視圖上添加局部放大視圖
零件材料屬性與剖面線屬性關聯
視圖投影,支持輸出圓弧的中心標記
三、交互功能增強
快捷懸浮菜單
拾取工具
參數化表達式輸入工具
建模方式的選擇提示
3D接口選項卡中增加尺寸工具
創建齒輪支持選擇定位點
快速草圖創建
快速創建特征
默認屬性設置
四、鈑金功能增強
折彎自動關聯
展開折彎線偏移
折彎余量、折彎扣除、k因子支持參數控制
【安裝教程】
CAXA實體設計2019安裝教程在起點軟件園下載CAXA實體設計2019,包括32位和64位兩個版本,根據需要下載,下載完成解壓

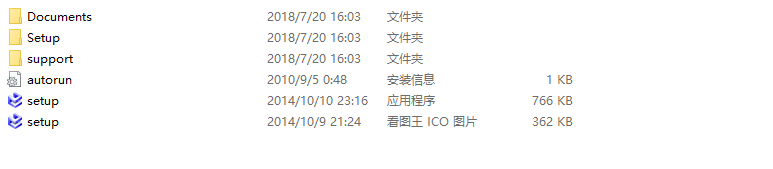

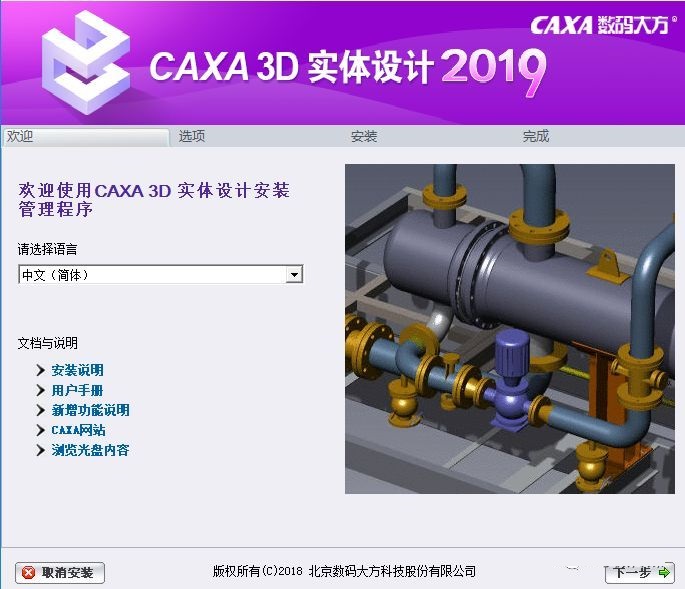

雙擊“setup.exe”,首先檢查系統配置文件

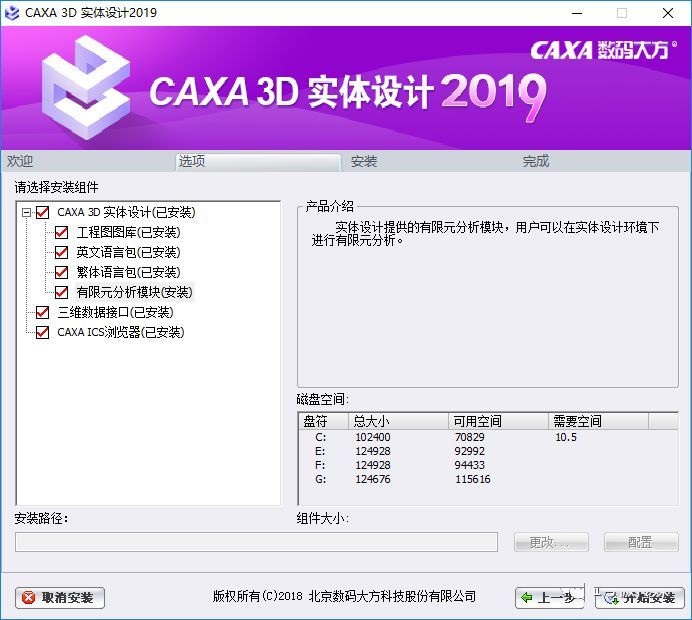

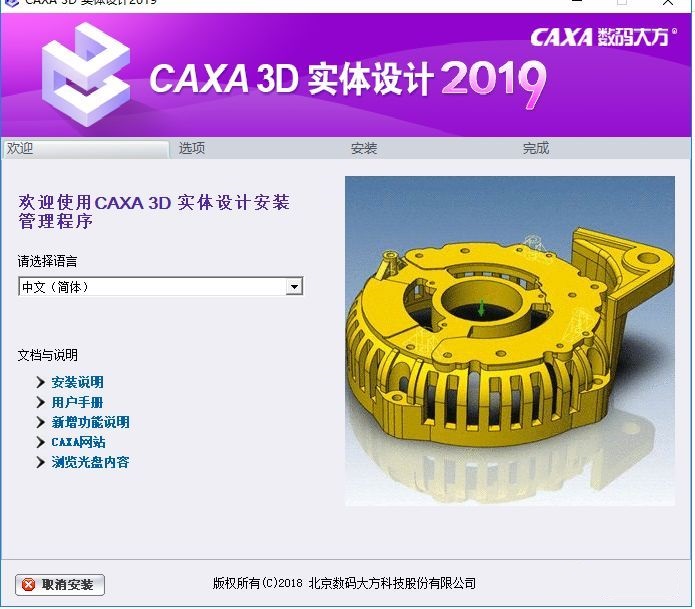

檢查完成,進入到CAXA實體設計2019安裝界面,選擇安裝語言,默認中文簡體,點擊“下一步”

選擇要安裝的組件,針對需要安裝的選項在前面打勾


設置安裝位置,默認的是C盤,建議安裝到其他硬盤,防止拖慢系統運行速度,點擊更改可以修改

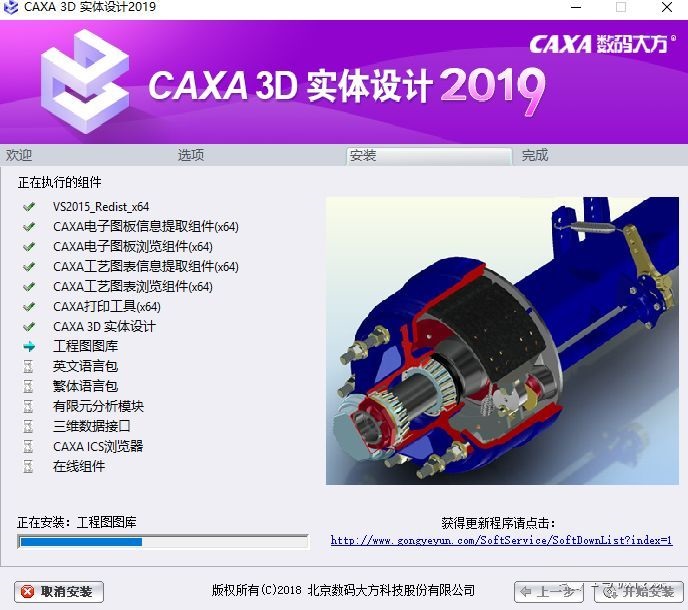

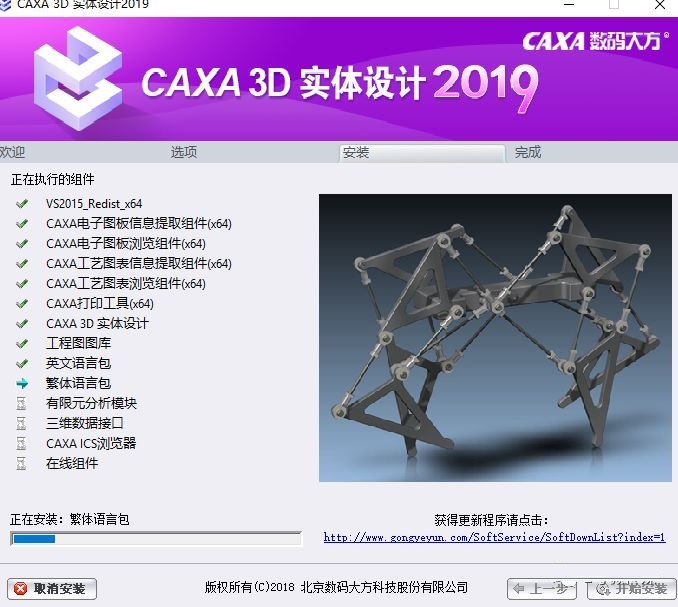

CAXA 3D實體設計2019正在安裝中,如圖

過程比較慢,耐心等待,安裝完成即可

安裝成功
【破解激活】
caxa實體設計2019破解激活教程1、下載安裝好CAXA2019軟件后,然后本站下載補丁壓縮包文件,補丁分為32位和64位,用戶可根據自己的操作系統進行相應的破解文件覆蓋,如64位則進入“64位”文件夾

2、將破解補丁DrawLib.dll文件移動覆2019蓋到源程序文件C:\Program Files\CAXA\CAXA CAD\2019中進行替換文件DrawLib.dll,即可完成破解

3、破解成功,重新打開軟件即可無限制免費使用
【使用教程】
caxa3d實體設計教程caxa3D實體設計中如何將實體輸出成圖片格式?
打開caxa3D實體設計2019軟件
新建一個新的設計環境,可以直接用空白模板創建。

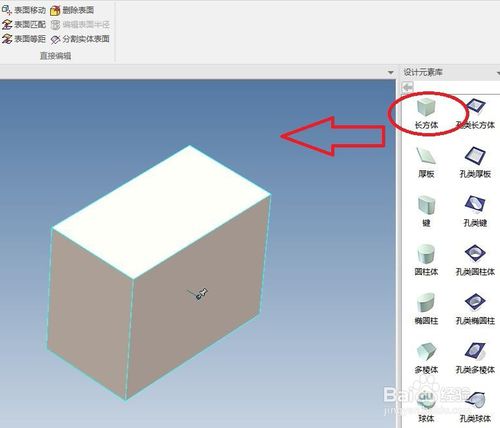

直接從右邊設計元素庫中拖一個長方體到三維區域,作為后面的演示所用。

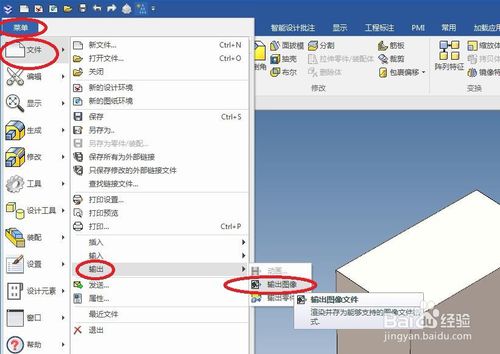

執行【菜單——文件——輸出——輸出圖像】。

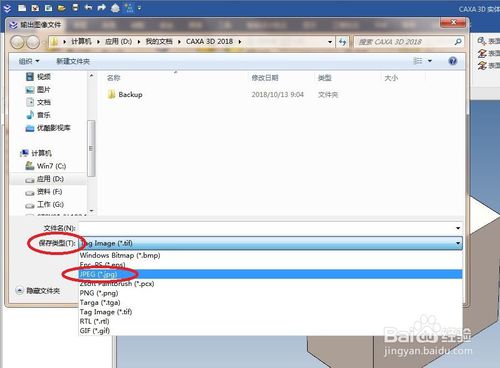

出現一個“輸出圖像文件”對話框,然后在“保存類型”中我們將其默認的類型改成JPEG(*.jpg)。

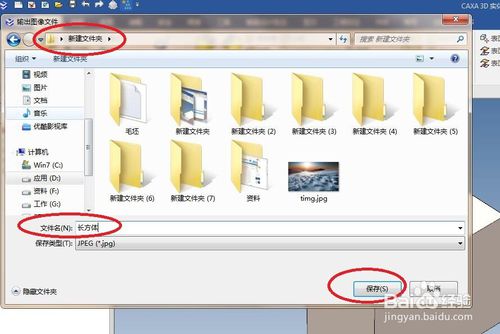

1、選擇好我們熟悉的文件夾,
2、輸入文件名“長方體“,
3、點擊“保存”。

出現一個“輸出的圖像大小”對話框,我們所有的參數都選擇默認,直接點擊“確定”。

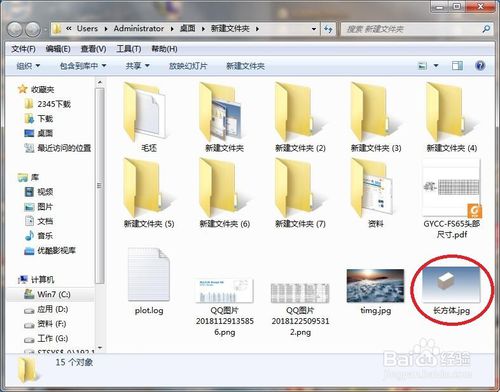

在剛剛保存的文件夾中找到“長方體.jpg”文件,就是我們保存的

caxa3d實體設計怎么畫螺紋?
打開caxa實體設計軟件

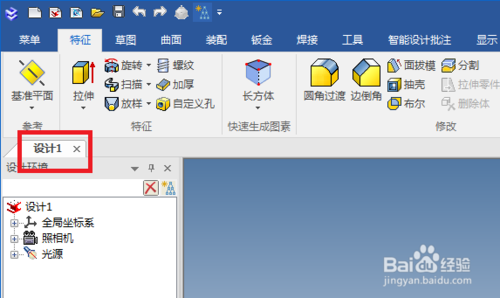

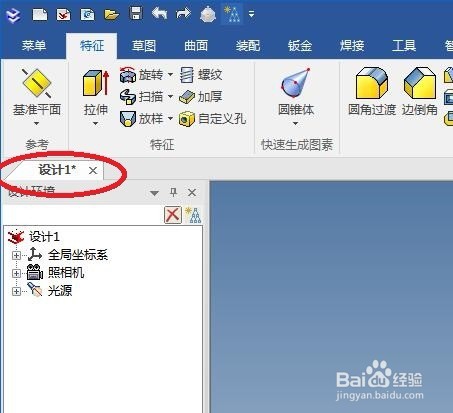

新建一個設計環境,默認的文件名為“設計1”(見紅色框選)。

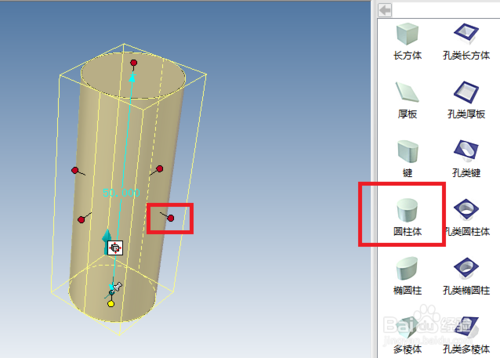

從設計元素庫中拖一個圓柱體到三維工作區域,然后鼠標左鍵雙擊紅色框選中的“手柄”,修改直徑為18,。

點擊特征工具欄中的“倒角”圖標,然后加左邊的屬性對話框,幾何元素一欄選擇圓柱體的上下兩個邊,距離一欄默認為2,不用管,最后點擊上面的√,完成倒角就好了。

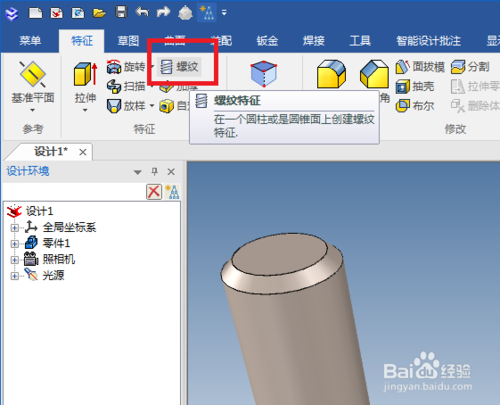

點擊特征工具欄中的“螺紋”圖標,激活螺紋命令。

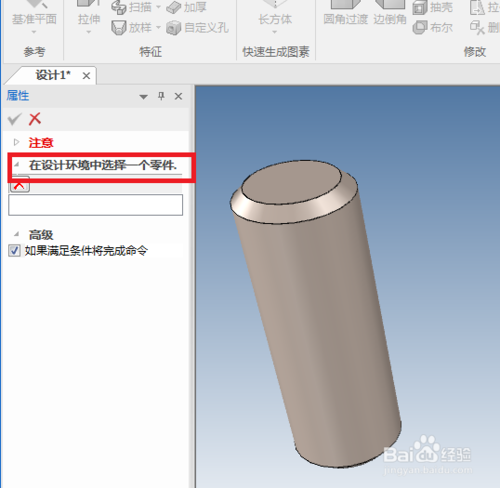

見屬性對話框中的操作提示:在設計環境中選擇一個零件,所以這一步我們點擊圓柱體就可以了。

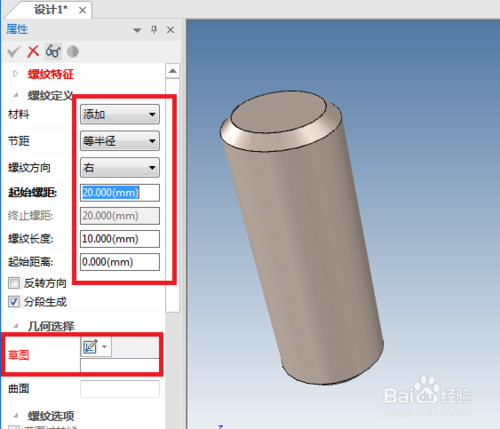

當我們點擊完圓柱體這個零件之后,就可以看到屬性對話框的變化了
見紅色框選,這些都是默認的屬性數據,后面要有選擇性的更改
然后見下面的紅色框選,這是要我們選擇草圖,但是我們沒有畫草圖,怎么辦?
也可以在這里創建草圖。

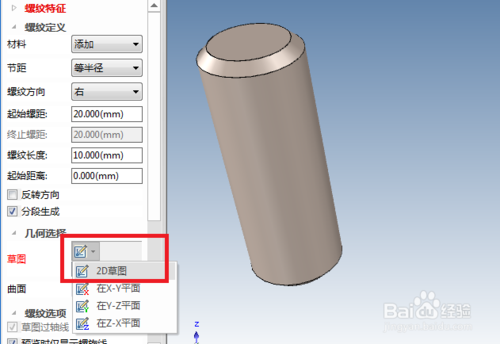

點擊其中的草圖圖標,在其展開的下拉菜單中點擊“2D草圖”。

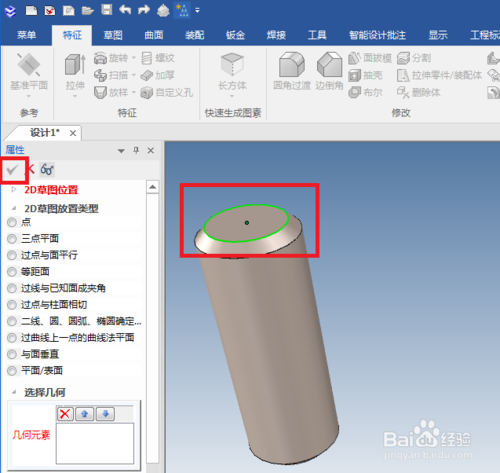

屬性對話框又變了,見紅色框選,我們選擇圓柱體兩個底面中的一個就可以了
點擊完平面之后,就點擊屬性對話框中的√,完成2D草圖的創建。

進入到草圖狀態,畫一個等邊三角形,具體尺寸見下圖,最后點擊“完成“就好了。
注意,尺寸一定要正確,因為我們的圓柱體直徑是18,而我們準備創建的螺紋是M18x1.5,所以,這個尺寸不能太離譜了。

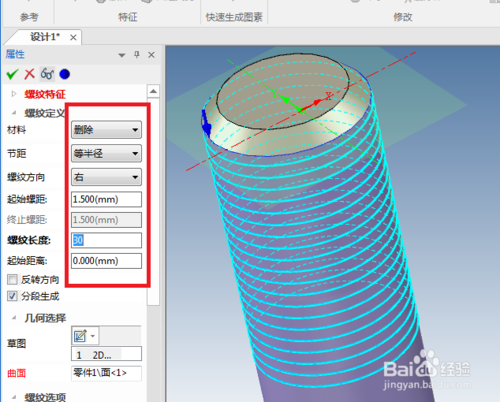

完成草圖繪制之后,回到了螺紋特征屬性對話框,見紅色框選,材料由添加改成刪除,起始螺距由20.0改成1.5,螺紋長度由自動變成的46改成30,曲面要選擇圓柱體的側面,最后別忘了打√,就OK了。

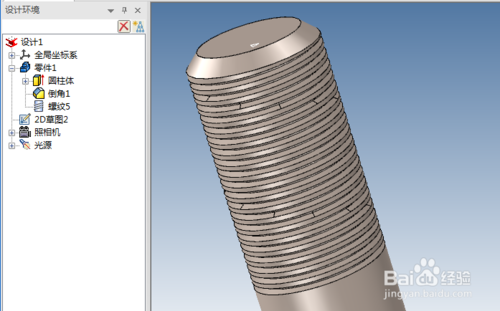

一個M18x1.5的實體螺紋特征就這樣造出來了。

【相關問題】
caxa3d實體設計怎么轉stp格式?一般的3D機械設計軟件都可以把文件轉換成一種中介的格式例如.STP.IGES格式,你看看CAXA里有沒有輸出功能,把圖輸出成STEP或IGES格式,在到solidworks里打開就可以。
另:在輸出STEP格式中203為黑白顏色線條,214為原始顏色線條輸出。就是一個輸出后黑白的,一個輸出后是和原來的圖顏色一樣的。STEP格式和IGES格式打開轉入SOLIDWORKS中,為模塊輸入,不可以再次進行編輯了。但是可以進行添加式的實體特征,例如加個凸臺,打孔等,但不可以刪除。改變原始尺寸大小等等操作。
