思科模擬器是一款功能強大的思科交換機模擬器。思科模擬器官方版作為專業的網絡仿真學習工具，可采用高仿學習環境幫助學生掌握到ccna設備所有知識點，可快速創建網絡拓?fù)洌^察路由器實際運行情況，幫助用戶學習并熟悉思科路由器的操作。

【基本介紹】

Cisco Packet Tracer（思科模擬器）是由Cisco公司發布的一個輔助學習工具，為學習思科網絡課程的初學者去設計、配置、排除網絡故障提供了網絡模擬環境。用戶可以在軟件的圖形用戶界面上直接使用拖曳方法建立網絡拓?fù)?，并可提供?shù)據包在網絡中行進的詳細處理過程，觀察網絡實時運行情況?？梢詫W(xué)習IOS的配置、鍛煉故障排查能力。
Cisco Packet Tracer補充物理設備在課堂上允許學生用的設備，一個幾乎無限數量的創建網絡鼓勵實踐，發現，和故障排除。基于仿真的學習環境，幫助學生發展如決策第二十一世紀技能，創造性和批判性思維，解決問題。Packet Tracer補充的網絡學院的課程，使教師易教，表現出復雜的技術概念和網絡系統的設計

【軟件特點】

可以對平板電腦進行快速的支持
也可以對PKT的配置文件進行使用
提供了相當簡單的移動端用戶界面
讓用戶這進行提升學習的過程中，快速的體驗到軟件干啥
可以對ARM CPU進行快速采用
對新的路由器進行快速的增加

【重要術語】

ICMP ping命令包括：回應請求消息從一個設備到另一個，和返回的應答。
IP地址：32位地址分配給設備作為網絡中的標識。
以太網：硬件、通信和布線的最常用的局域網標準之一。
快速以太網接口：100 Mbps以太網端口。在數據包跟蹤中，可以使用一個圖形用戶界面來配置這樣的接口。
OSI模型：看網絡協議和設備層的框架，包括應用程序、演示、會議、交通、網絡、數據鏈路層和物理層。
PDU：協議數據單元，在OSI模型的數據適當?shù)囊粋€給定的層分組。
包：OSI 3層協議數據單元。以包絡分析為代表的數據包跟蹤仿真模式。
設備表：包括ARP，交換和路由表。他們包含在網絡中的設備和協議的信息。
ARP表：地址解析協議(ARP)表，商店對IP地址和MAC地址。
場景：一個拓?fù)渑c一組PDU放置在網絡是在特定的時間發送。使用不同的情況下，實驗與不同組合的數據包，使用相同的基本拓?fù)洹?br />發射數據包跟蹤。
通過單擊“菜單欄”上的“幫助”>內容來打開“幫助”內容。您也可以在主工具欄上單擊“問號”。另一個選擇是F1快捷鍵。
在瀏覽幫助文件時，在窗口的左側總是可見的菜單。瀏覽幫助部分獲得Cisco Packet Tracer功能的想法。
什么是新的部分介紹下提供了一個概述的功能，已被添加到數據包跟蹤。
密切關注的接口概述部分下開始熟悉自己快速的數據包跟蹤接口。
瀏覽教程部分以及。

【思科模擬器命令大全】

1、交換機基本狀態：
switch: ；交換機的ROM狀態
rommon> ；路由器的ROM狀態
hostname> ；用戶模式
hostname# ；特權模式
hostname(config)# ；全局配置模式
hostname(config-if)# ；接口狀態
2、交換機口令設置：
switch>enable ；進入特權模式
switch#config terminal ；進入全局配置模式
switch(config)#hostname ；設置交換機的主機名
switch(config)#enable secret xxx ；設置特權加密口令
switch(config)#enable password xxa ；設置特權非密口令
switch(config)#line console 0 ；進入控制臺口
switch(config-line)#line vty 0 4 ；進入虛擬終端
switch(config-line)#login ；允許登錄
switch(config-line)#password xx ；設置登錄口令xx
switch#exit ；返回命令
3、交換機VLAN設置：
switch#vlan database ；進入VLAN設置
switch(vlan)#vlan 2 ；建VLAN 2
switch(vlan)#no vlan 2 ；刪vlan 2
switch(config)#int f0/1 ；進入端口1
switch(config-if)#switchport access vlan 2 ；當前端口加入vlan 2
switch(config-if)#switchport mode trunk ；設置為干線
switch(config-if)#switchport trunk allowed vlan 1,2 ；設置允許的vlan
switch(config-if)#switchport trunk encap dot1q ；設置vlan 中繼
switch(config)#vtp domain ；設置發vtp域名
switch(config)#vtp password ；設置發vtp密碼
switch(config)#vtp mode server ；設置發vtp模式
switch(config)#vtp mode client ；設置發vtp模式
4、交換機設置IP地址：
switch(config)#interface vlan 1 ；進入vlan 1
switch(config-if)#ip address ；設置IP地址
switch(config)#ip default-gateway ；設置默認網關
switch#dir flash: ；查看閃存
5、交換機顯示命令：
switch#write ；保存配置信息
switch#show vtp ；查看vtp配置信息
switch#show run ；查看當前配置信息
switch#show vlan ；查看vlan配置信息
switch#show interface ；查看端口信息
switch#show int f0/0 ；查看指定端口信息
6、交換機VLAN設置：
switch#vlan database ；進入VLAN設置
switch(vlan)#vlan 2 ；建VLAN 2
switch(vlan)#no vlan 2 ；刪vlan 2
switch(config)#int f0/1 ；進入端口1
switch(config-if)#switchport access vlan 2 ；當前端口加入vlan 2
switch(config-if)#switchport mode trunk ；設置為干線
switch(config-if)#switchport trunk allowed vlan 1，2 ；設置允許的vlan 不明白
switch(config-if)#switchport trunk encap dot1q ；設置vlan 中繼
何為中繼，功能作用，二層到三層設置中繼模式
switch(config)#vtp domain ；設置發vtp域名 什么是vtp
switch(config)#vtp password ；設置發vtp密碼
switch(config)#vtp mode server ；設置發vtp模式
switch(config)#vtp mode client ；設置發vtp模式

【思科模擬器使用教程】

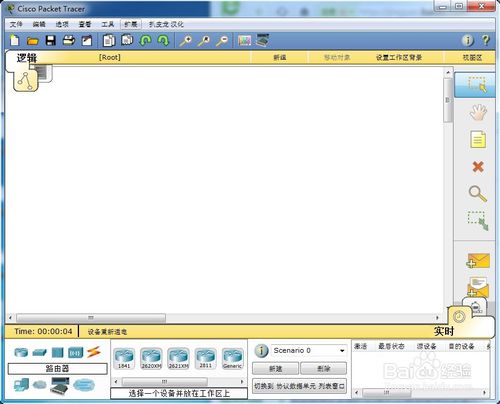

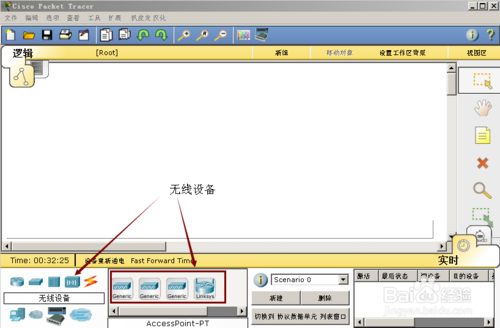

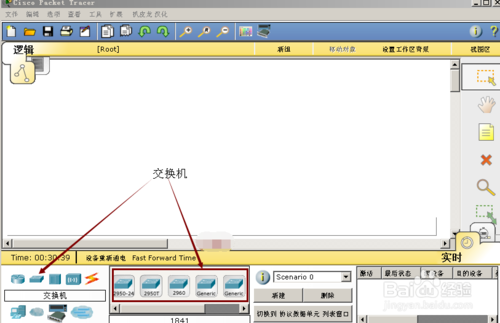

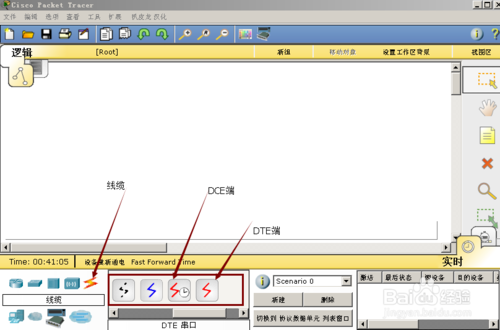

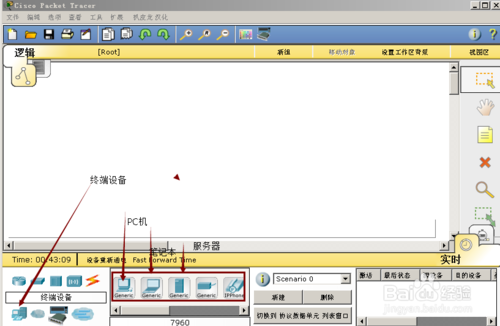

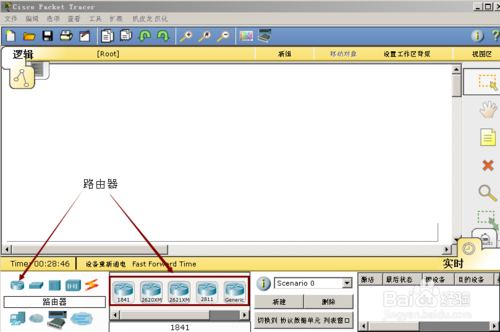

1、首先下載安裝好cisco picket，然后打開，下面的圖顯示的是模擬器的核心硬件，左邊是總分類，點擊左邊相應的設備，在右邊會顯示具體的型號






2、認識了上面的設備之后，就可以把需要的硬件拖動到空白的地方進行配置。這里選擇二個路由器，一臺三層交換機，一個二層交換機和二臺PC機

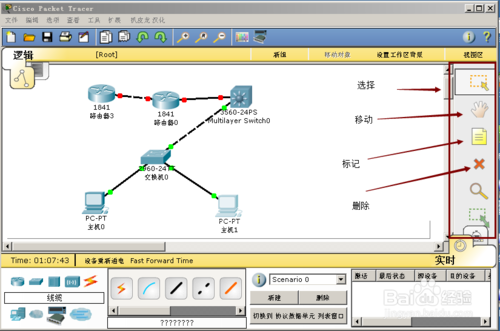

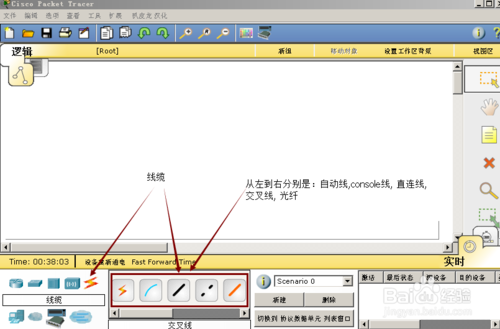

3、布局好后，就可以連線了，第一次使用不熟悉的話，就選自動線來連，它會自動識別出要用哪種線。像上圖中，路由器與三層交換機之間自動選擇了交叉線，其他的都是直連線。右邊標示的是這個程序里的一些圖標的使用功能。連好線之后，就可以對設備進行配置了。

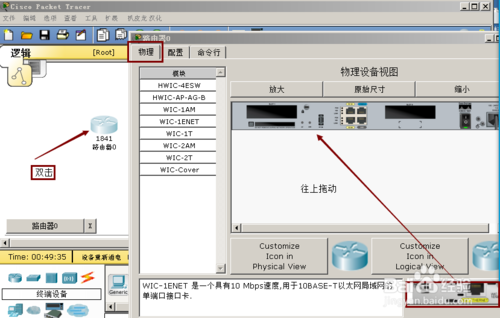

4、這里雙擊路由器，進行相應的配置。在“物理”標簽的左邊顯示的是路由器的一些模塊，點擊你想添加的，在右下方會顯示出來，然后把它拖動到路由器相應的位置上。

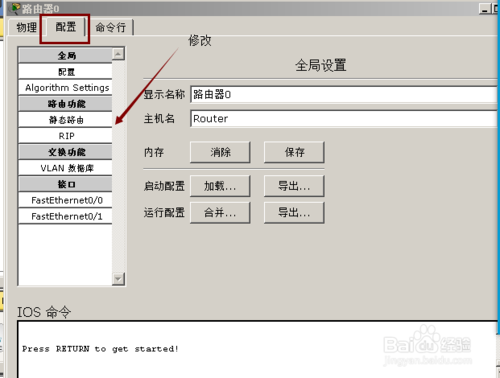

5、點擊“配置”標簽可以對參數進行修改，點擊“命令行”就可以對路由器進行配置了。

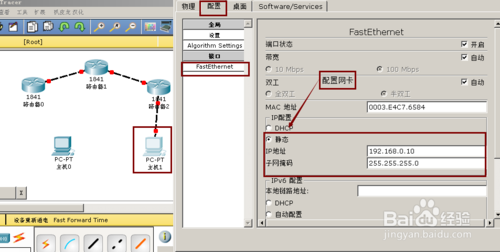

6、交換機的配置跟路由器的配置差不多，下面就雙擊PC機對網卡進行配置。這里沒配DHCP，所以就直接給PC配置靜態的IP。

7、通過上面的配置，基本可以把一個小型的局域網搭建起來了。

【漢化教程】

思科模擬器怎么漢化？思科模擬器怎么更換語言？

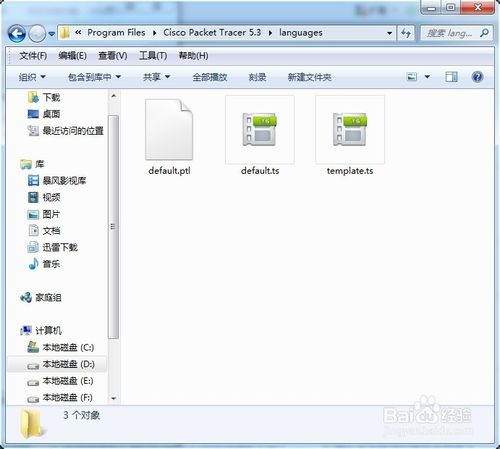

1、打開思科模擬器的安裝目錄D:\Program Files\Cisco Packet Tracer 5.3\languages

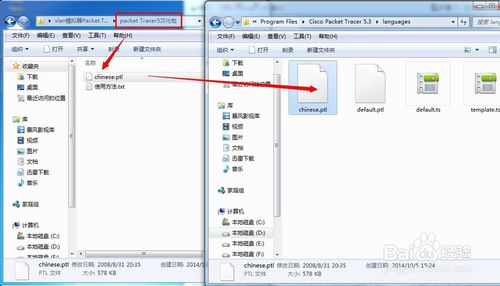

2、將漢化包里面的【chinese.ptl】拷貝到思科模擬器的安裝目錄D:\Program Files\Cisco Packet Tracer 5.3\languages下面

3、打開思科模擬器，選擇工具菜單下面的選項

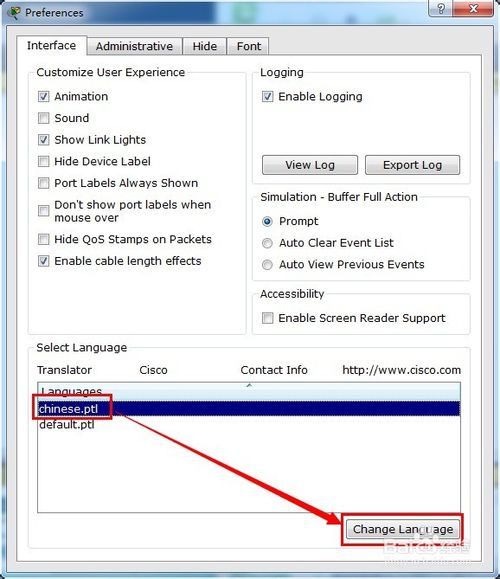

4、選擇默認語言為中文，點擊更換語言，如圖所示

5、關閉軟件再次打開，漢化成功，菜單和界面上的字全部變?yōu)榱酥形?br />

【使用技巧】

思科模擬器怎么顯示接口？

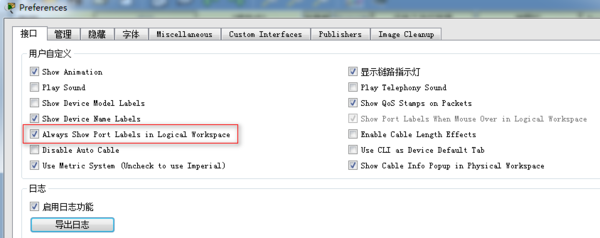

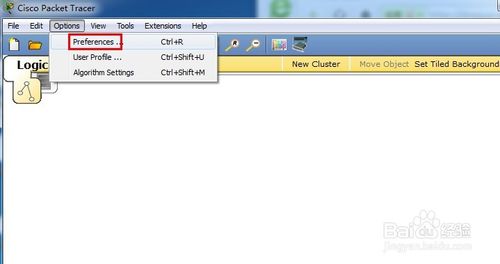

工具欄--Options---Preferences---Interface---打鉤always show port Lables


思科模擬器怎么配置參數？

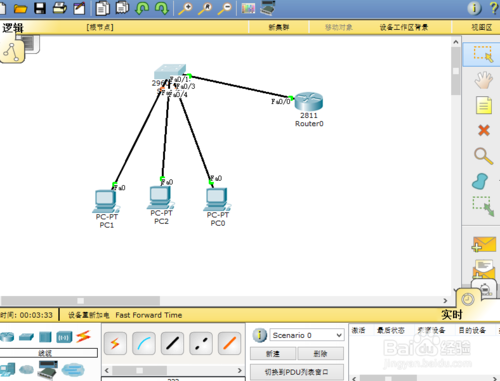

1、首先找出一臺2811類的路由器和一臺2960類的交換機和3臺pc，利用直通線使各個設備相互連接起來，如下圖所示：

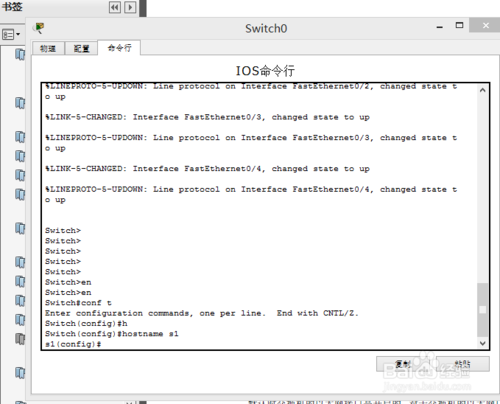

2、為交換機配置主機名，命令為：
Switch>enable
Switch#conf terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname S1
如下圖所示：

3、為交換機配置密碼，命令為：
S1(config)#enable secret cisco
S1(config)#line vty 0 15
S1(config-line)#password cisco
S1(config-line)#login
如下圖所示

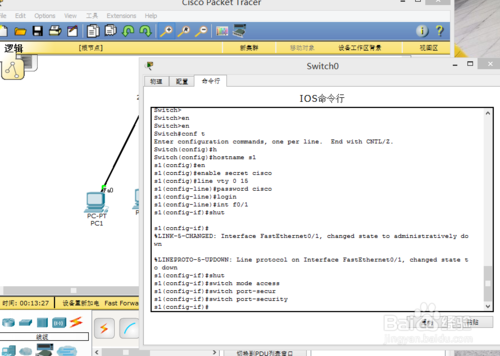

4、配置交換機端口安全,配置命令是：
S1(config)#int f0/1
S1(config-if)#shutdown
S1(config-if)#switch mode access
S1(config-if)#switch port-securitiy
如下圖所示

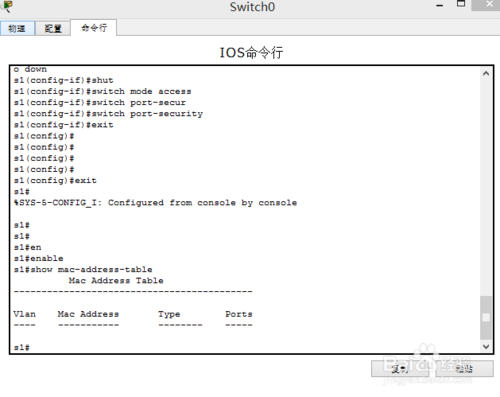

5、檢查交換機的Mac地址表，命令是：
S1#show mac-address-table，如下圖所示：

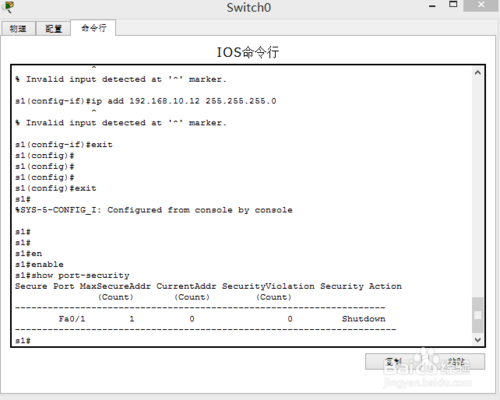

6、查看端口安全的設置情況，用命令為：show port-security，如下圖所示：

【安裝教程】

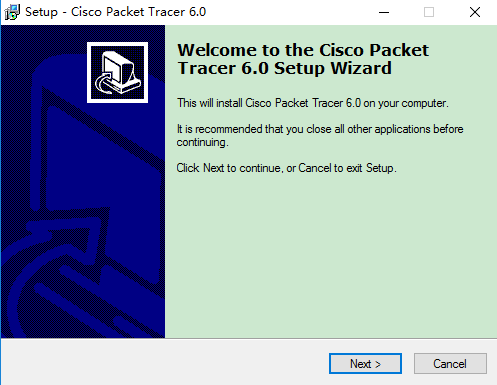

1、在本站下載最新版思科模擬器中文版，雙擊安裝。

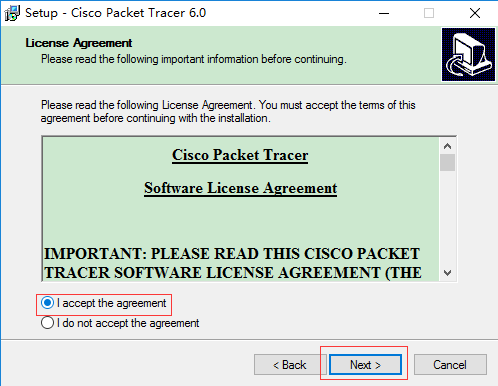

2、點擊接受條款，單擊下一步。

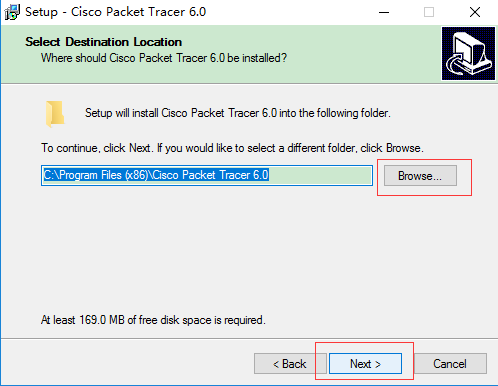

3、點擊【瀏覽】，選擇軟件的安裝路徑;或者直接點擊【下一步】，軟件會安裝在默認的位置。

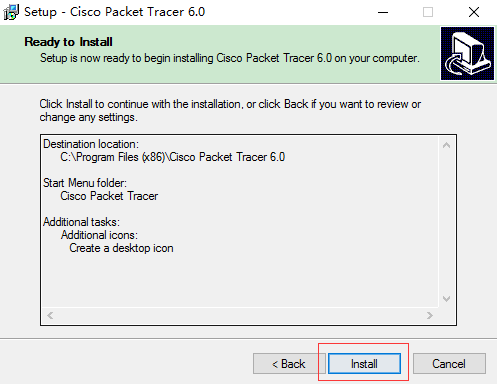

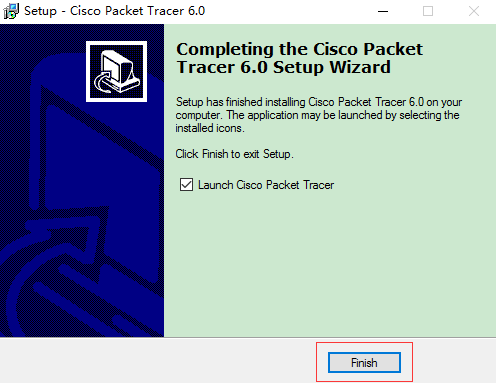

4、耐心等待一會，點擊完成就好了。
