grasshopper是一款非常安全的模型插件軟件，grasshopper輕松解決一些模型、生成問題，給您在設計的過程中帶來一定的幫助。此外簡單的操作方式，讓您也不會過于糾結使用上的煩惱。

【軟件介紹】

Grasshopper(簡稱GH)是一款在Rhino環境下運行的采用程序算法生成模型的插件，是目前設計類專業參數化設計方向的入門軟件。與傳統建模工具相比，GH的最大的特點是可以向計算機下達更加高級復雜的邏輯建模指令，使計算機根據擬定的算法自動生成模型結果。通過編寫建模邏輯算法，機械性的重復操作可被計算機的循環運算取代;同時設計師可以向設計模型植入更加豐富的生成邏輯。無論在建模速度還是在水平上照傳統工作模式相比，都有較大幅度的提升。

【軟件功能】

weavebird網格嵌面
lunchbox分形嵌面
袋鼠模擬張拉膜
袋鼠circlePacking
袋鼠優化voronax
袋鼠小球傳動
袋鼠hinge模擬剛性
袋鼠構件優化
袋鼠拓撲優化
袋鼠力學變形
相切圓嵌球面
袋鼠彈球游戲
starling拓撲優化
fabtools做make2D軸測圖
unroll雙曲面轉單曲面
heliotrope儒略日日照數據分析
flowlines啟發模型創作

【所含插件】

kangaroo袋鼠
weavebird
lunchbox
starling
fabtools
heliotrope
flowlines
snail1.0
袋鼠張拉膜效果

【使用教程】

快速建體塊模型

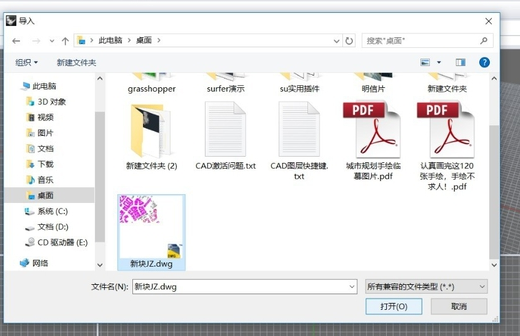

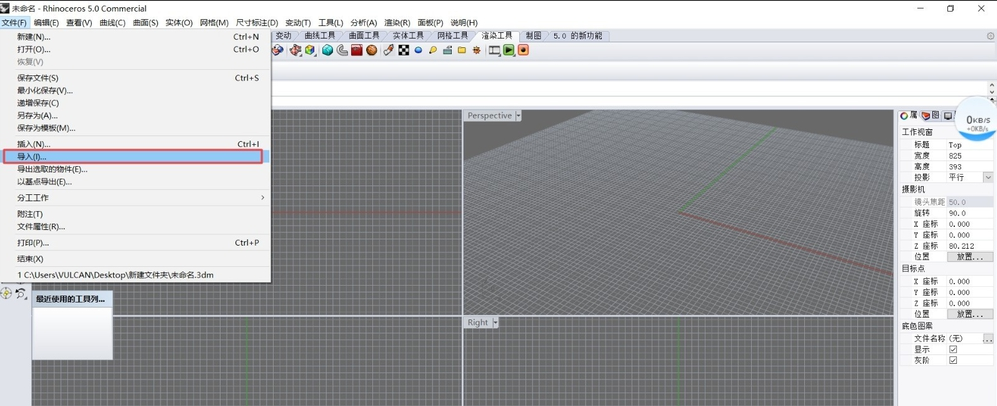

將CAD平面圖導入犀牛，最好不同層高建筑分層或者分顏色

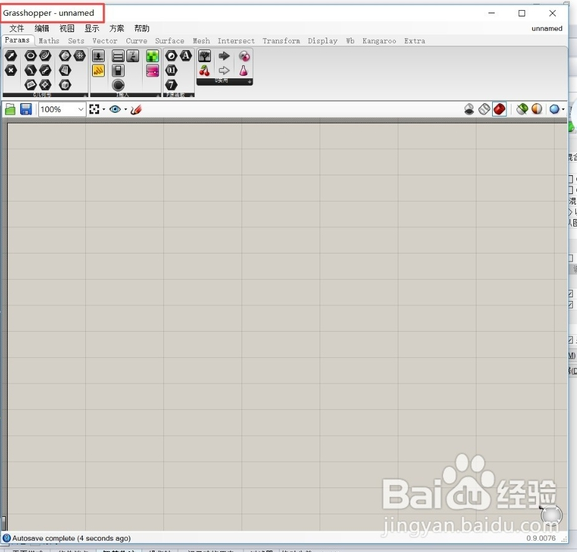

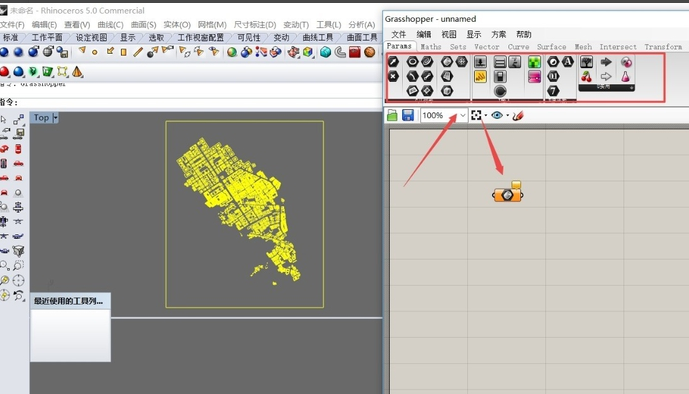

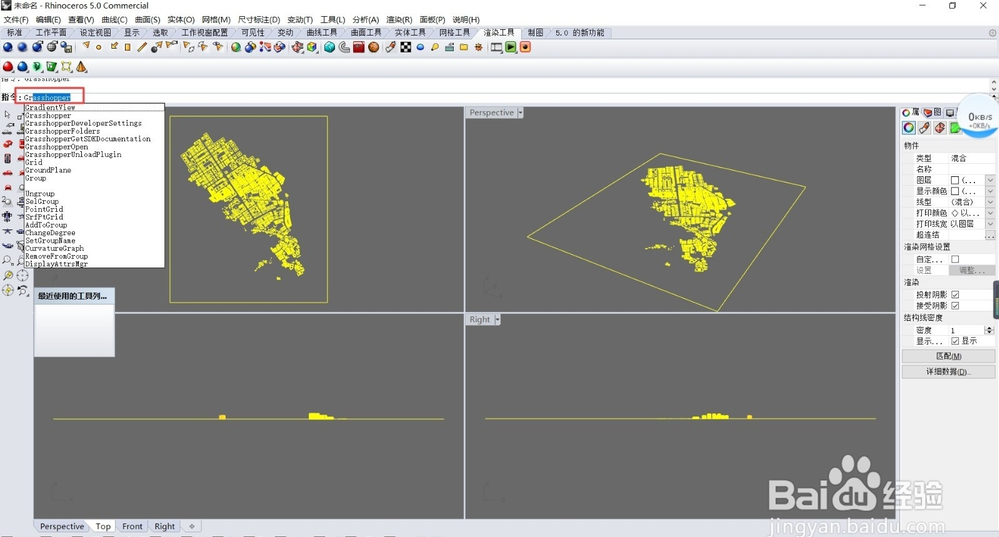

在犀牛里輸入Grasshopper，調出Grasshopper插件





在Grasshopper里設置電池組，這里有多種方法，這里一一給大家介紹



方法一：原理：建筑曲線--聚合成曲面--向量推拉成體塊+高度--給有洞建筑加蓋子；先將電池組搭好

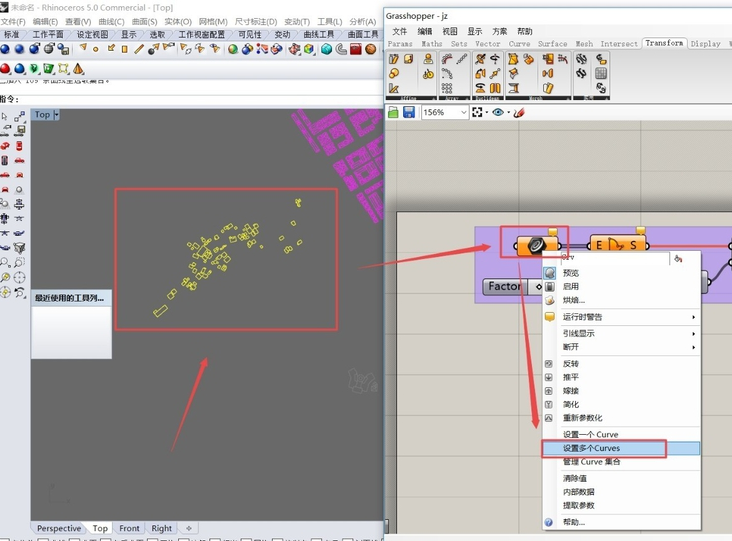

先在犀牛里選擇同一建筑高度的建筑線，然后在Grasshopper曲線右鍵添加

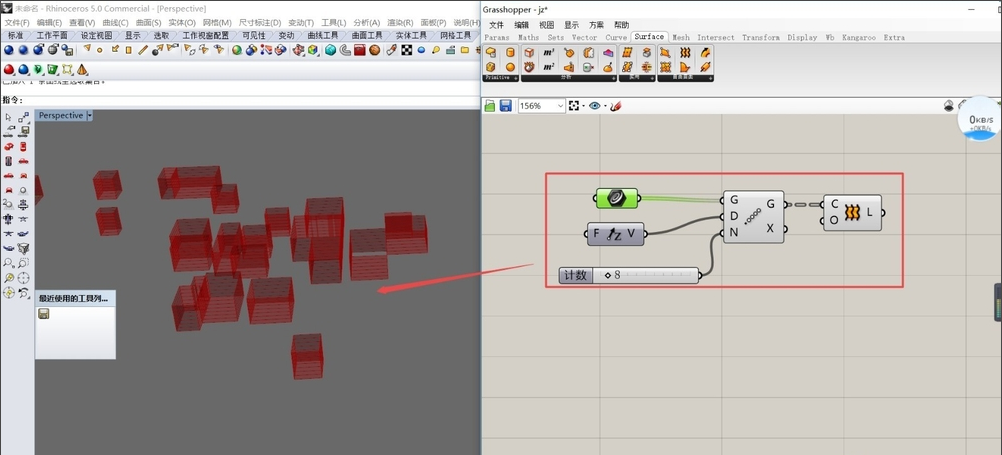

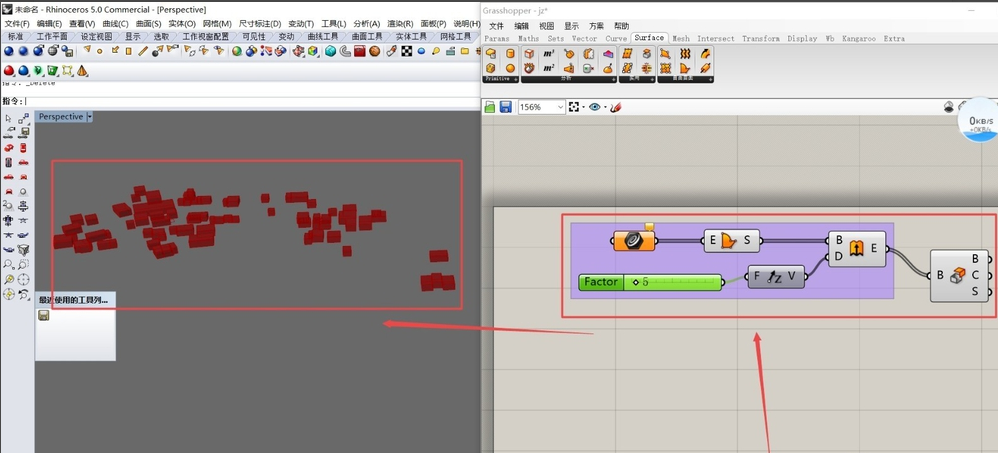

設置高度和推拉方向，模型一次生成，滑動數字模塊可以改變建筑高度；如果沒反應，可能是沒啟動，或者單位是毫米，要改成米

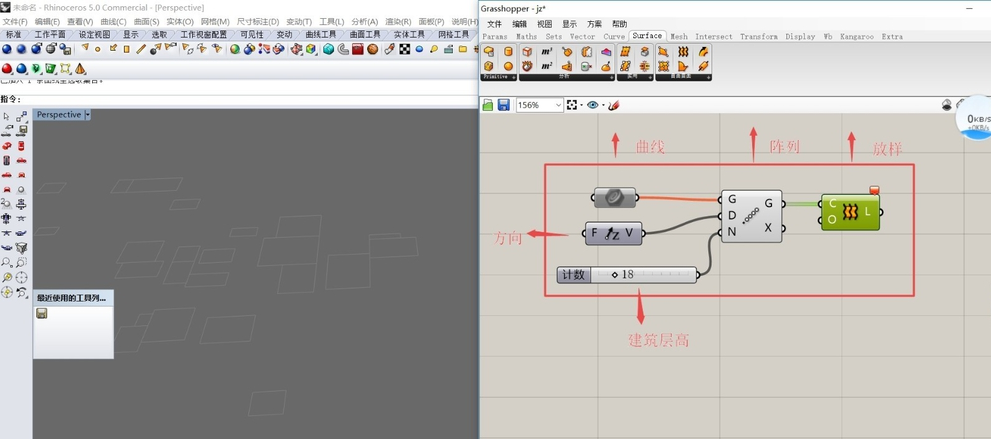

方法二：原理：建筑曲線--陣列--放樣；先將電池組搭好



先在犀牛里選擇同一建筑高度的建筑線，然后在Grasshopper曲線右鍵添加,設置高度和推拉方向，模型一次生成，滑動數字模塊可以改變建筑高度。

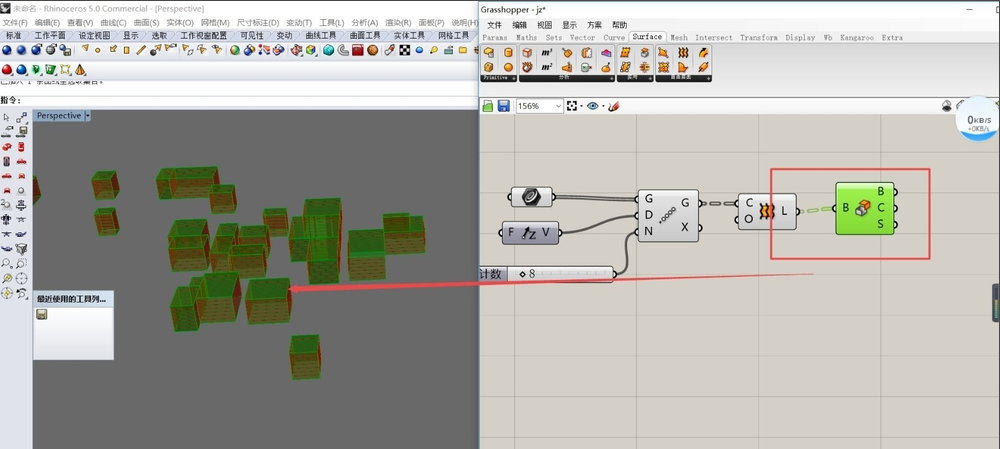

當然也可以加個蓋子

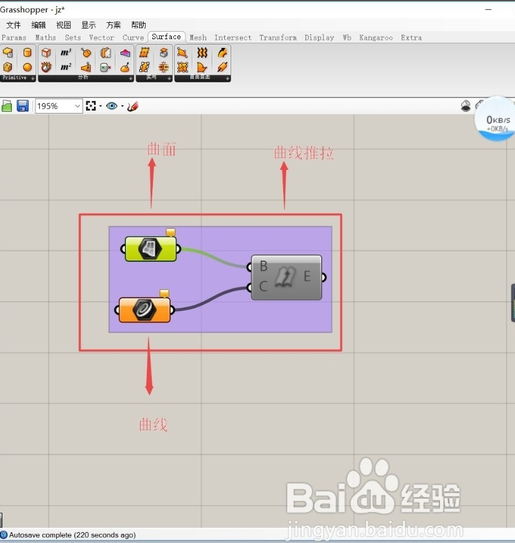

方法三：原理：建筑曲面--曲線推拉；先將電池組搭好

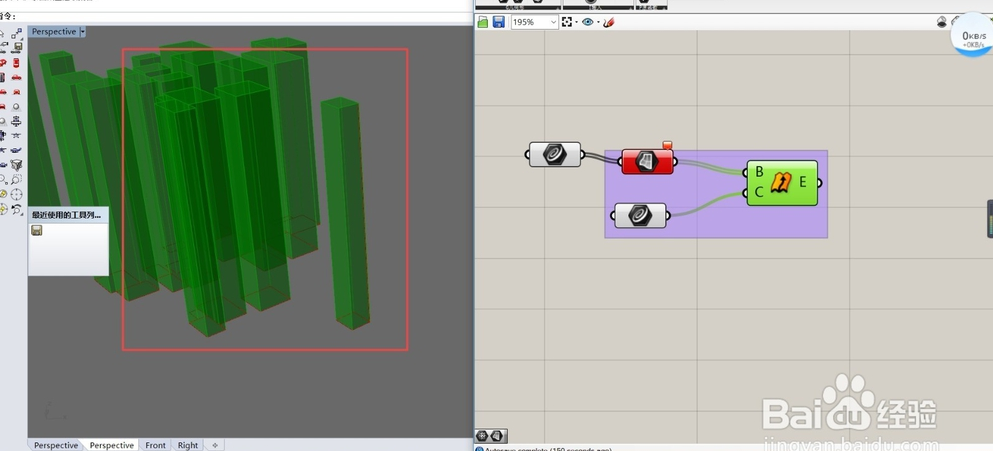

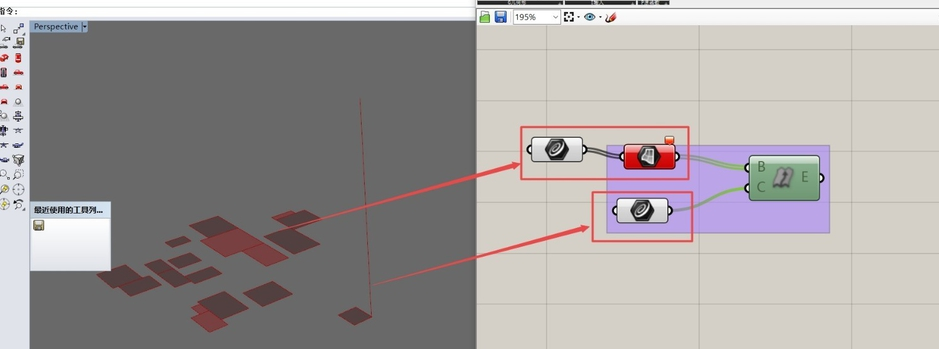

先在犀牛里選擇同一建筑高度的建筑線，并畫好一條高度線，然后在Grasshopper曲面和曲線分別右鍵添加，模型一次生成



這個建筑高度就是畫的那條曲線

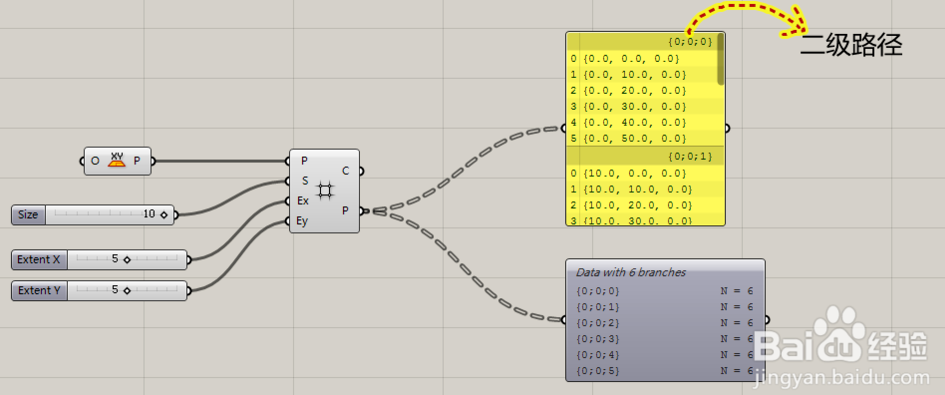

樹形數據結構圖示講解

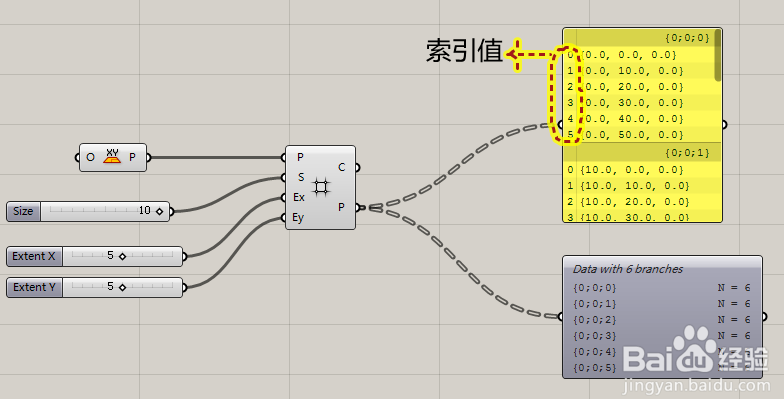

索引值：如同門牌號一樣，grasshopper每個數據都有自己的索引值。調用數據的時候就是根據這索引值來操作。

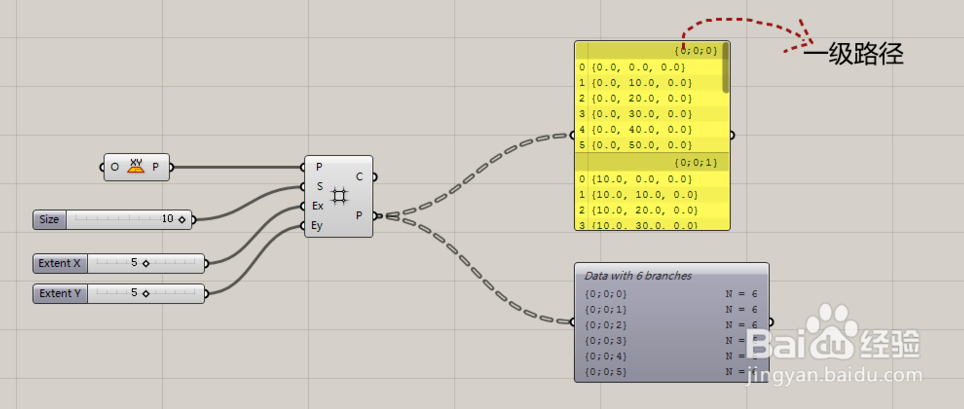

一級路徑：{A,B,C……}一級路徑為數據A所在的路徑



二級路徑：{A,B,C……}一級路徑為數據B所在的路徑

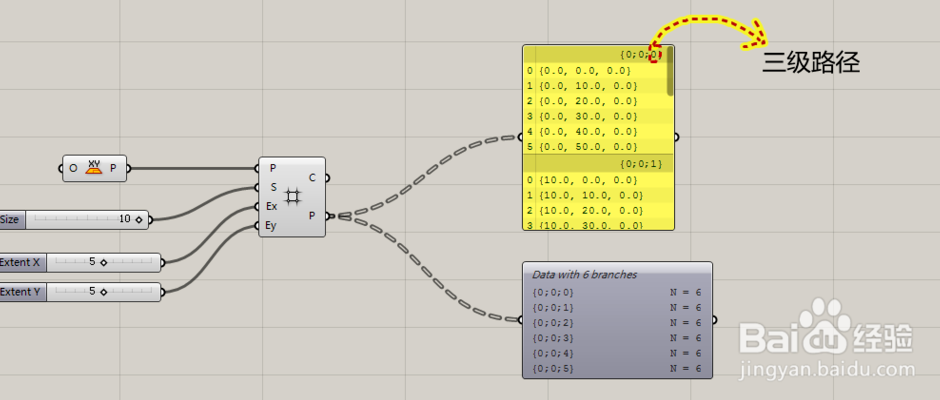

三：{A,B,C……}一級路徑為數據C所在的路徑

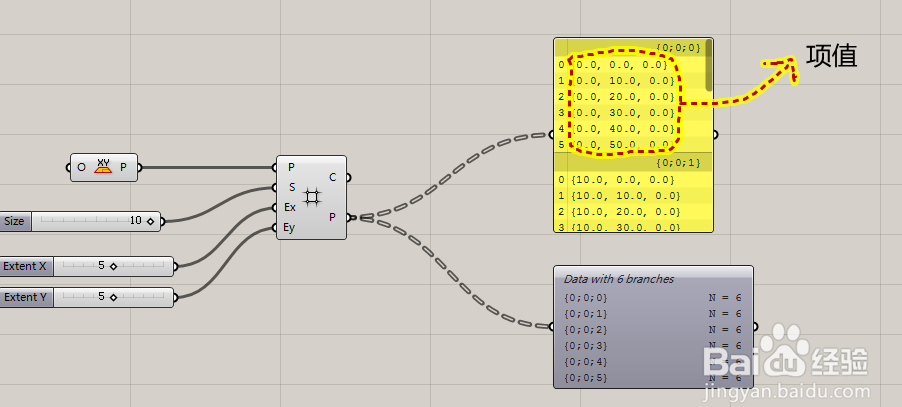

項值：每個組都會有自己的數據內容，為項值，項值也有可能是空的。注意：0也是數值，就如同負數也是數值一樣，項值為空是指沒有任何數據



運算器param view可以方便的查看數據結構。運算器位置如圖所示。

【發展歷史】

Grasshopper（草蜢）是由McNeel公司開發的，運行于Rhino（犀牛）軟件之上的節點可視化編程插件。這款插件本是為了補充Rhino4中history（記錄建構歷史）的不足而被開發出來的。
Rhino4推出了一項非常實用的功能——history（記錄建構歷史），命令按鈕在軟件界面的右下角。這個功能的作用顧名思義。在我們用兩條曲線去loft（放樣）出一個曲面之前，點下記錄建構歷史，在執行l(wèi)oft（放樣）命令，Rhino就能為你記錄下這一建構行為。之后你一旦編輯這兩條曲線的任意屬性，這個放樣出來的曲面也會隨之改變。但不能直接編輯曲面，這會破壞建構關系。
這項功能有一定的局限性。比如，建構歷史記錄下來后是沒有任何特征的，用戶是看不到history tree（建構歷史樹）的，并且建構屬性一旦確定就不能修改。比如，還是上面那個例子，兩條曲線loft（放樣）出一個曲面，loft（放樣）的時候是有一個屬性對話框的，這個屬性一旦設置好，以后即使可以通過修改曲線屬性來修改曲面，也不能改變這個屬性，除非重建這個曲面。
Grasshopper的出現解決了這個問題。它把每一個建構歷史用一個運算器記錄下來，并且是可視化的，可重復利用的，可修改的。我們在用Grasshopper的運算器連來連去時，其實就是在制作建構歷史樹，把每個節點都記錄下來了，并且可以隨時查看之前任何一個節點的內容。后面的節點都是基于前面的節點而來，比如后面的曲面是基于前面的曲線通過某個操作而來。這也正是為什么Grasshopper中的運算器不能逆連（把后面電池的輸出端連給前面電池的輸入端）的原因了，因為會發生邏輯錯誤（Loop除外，我一直認為這個插件破壞了Grasshopper的原則）。并且Grasshopper中數據從左向右流也是這個原因，右端的物體必然依賴于左端。
問題雖然解決了，但也帶來了新的問題。就是Grasshopper這個東西不可能直接在Rhino中實現，他必須某種程度上獨立于Rhino存在。只有在必要的時候使用bake命令將物體添加到Rhino視窗中，才能像其他Rhino物體一樣查看與使用他們。當Grasshopper需要要操作到Rhino中的物體時，就要將物體拾取進Grasshopper里去。拾取與Bake是Grasshopper與Rhino的數據交換通道，但不是唯一的方法。
可能開發者也沒想到，他們引進了這個工具后，掀起了一陣算法建?？癯保瑥拇薌rasshopper風靡全球。Grasshopper是一款編程工具，但又不是一段段代碼哪像晦澀難懂，讓人望而生畏。使用這個工具更像是在搭積木，因而非理工出身的使用者也能很好掌握它。而它本身編程工具的基因也使它具有極佳的擴展性。因此大家用它來做各種各樣基于數學公式的、不便于手工操作的復雜模型，并且不斷擴展它的功能，為它開發了大量的插件，像Kangaroo、Ladybug、Weaverbird等等。大量的插件使它與其他軟件之間的協作更加密切。在建筑“參數化”領域Grasshopper也被大量運用。

【新增功能】

1、添加 [Point Deform] 組件，修改幾何體控制點的位置 (Transform.Morph 下拉菜單)。
2、添加 [Bend Morph] 組件，從直線向弧線彎曲幾何體 (Transform.Morph 下拉菜單)。
3、在 [Entwine] 組件中添加了一個組件菜單選項，使得組件可以以 grafting 的方式(代替flattening 方式)輸入數據。
4、添加 [Move Away From] 組件，移動幾何體使得它遠離其他的幾何體(Transform.Euclidean 下拉菜單)。 Added Enable Solver UI to last chance autosave recovery window.
5、為Galapagos Fitness Landscape 組件添加峰值顯示。
6、為Galapagos Fitness Landscape 組件添加特征顯示。
7、為Galapagos Fitness Landscape 組件添加斜率顯示。
8、為Galapagos Fitness Landscape 組件添加方向顯示。
9、為Galapagos Fitness Landscape 組件添加Remap選項。
