ug全稱為Unigraphics NX，是一款功能強大的3D設計開發工具。ug下載官方免費中文版由結構設計、子系統設計和組件設計三大設計層次組成，旨在為用戶提供專業可靠的數字化產品開發服務，內置強大出色的設計應用模塊，不僅可以提供基礎框架，還可以幫助建立加工后置處理程序，同時其擁有的直接建模技術，可以松實現各種復雜實體及造型的建構。

【基本介紹】

UG（Unigraphics NX）是Siemens PLM Software公司出品的一個產品工程解決方案，它為用戶的產品設計及加工過程提供了數字化造型和驗證手段。Unigraphics NX針對用戶的虛擬產品設計和工藝設計的需求，提供了經過實踐驗證的解決方案。
這是一個交互式CAD/CAM(計算機輔助設計與計算機輔助制造)系統，它功能強大，可以輕松實現各種復雜實體及造型的建構。它在誕生之初主要基于工作站，但隨著PC硬件的發展和個人用戶的迅速增長，在PC上的應用取得了迅猛的增長，已經成為模具行業三維設計的一個主流應用。
單體復雜建模是sw不能比的，模具這塊更是ug的強項，ug還有牛逼的后續輔助加工，ug的綜合性非常強。各種模具行業，機械加工行業都需要用ug，solidworks適合小型機械產品，UG適合大型產品，如飛機，汽車，輪船等。

【軟件功能】

一、UG的CAD功能
UG復合建模模塊無縫地集成基于約束的特征建模和傳統的幾何（實體、曲面和線框）建模到單一的建模環境內，在設計過程中提供更多的靈活性，用戶可以選擇最自然地支持設計意圖的方法。
UG比參數化CAD建模模塊有許多明顯優點：在設計過程中有更多的靈活性；允許參數按需添加，不必強制模型全部約束，在設計過程中有完全的自由度，設計改變可以很方便地進行；允許傳統的產品設計過程按需有效地與基于特征的建模組合。
用UG復合建模模塊建立的模型是完全與構造的幾何體相關，能夠有效地使用保存的產品模型數據，用戶可以保護它在傳統數據中的投資，在新的產品開發中，允許重訪早期的設計決定，提升已存設計知識的價值，而無需再返工下游的信息。
1、實體建模 (Solid Modeling)
UG/Solid Modeling是所有其它幾何建模產品的基礎。
2、實體操作
（1）利用實體體素塊，圓柱，圓錐，球；
（2）布爾操作求和，求差，求交；
（3）顯示的面編輯命令移動，旋轉，刪除，偏置，代替幾何體；
（4）從拉伸和旋轉草圖外形生成實體；
（5）為高級的相關定位的基準平面和基準軸。
3、片體和實體集成
（1）縫合片體到實體；
（2）分割和修剪實體允許轉換片體形狀到實體；
（3）從實體表面抽取片體。
4、特征編輯
（1）編輯和刪除特征參數化編輯和重定位；
（2）特征抑制，特征重排序，特征插入。
5、特征建模 (Feature Modeling)
特征建模設計可以以工程特征術語定義，而不是低水平的CAD幾何體。特征被參數化定義為基于尺寸和位置的尺寸驅動編輯,主要特征：
（1）面向工程的成形特征-鍵槽，孔，凸墊，凸臺、腔-捕捉設計意圖和增加生產率；
（2）特征引用陣列-矩形和圓形陣列-在陣列中，個別的和所有特征是與主特征相關的。
6、倒圓和倒角
（1）固定和可變的半徑倒圓；
（2）能夠倒角任一邊緣；
（3）設計的徒峭邊緣倒圓不適合完全的倒圓半徑但仍然需要倒圓。
7、高級建模操作
（1）輪廓可以被掃描，拉伸或旋轉形成實體；
（2）高級的挖空體命令在幾秒鐘內使實體變成薄壁設計。如果需要，內壁拓?fù)鋵⒉煌谕獗冢?br />（3）對共同的設計元素的用戶定義特征User- Defined Features。
8、自由形狀建模 (Free Form Modeling)

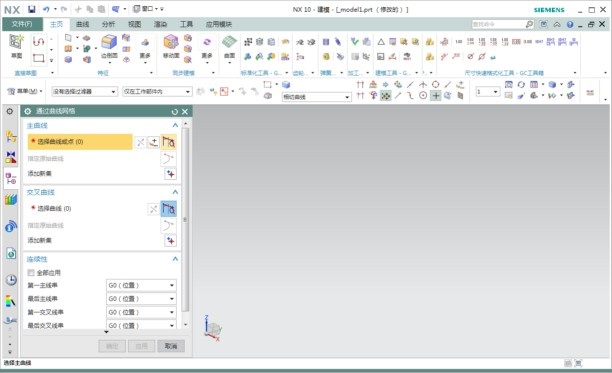

（1）自由形狀構造
功能強大的構造方法組直紋，掃描，過曲線，網格曲面，點，偏置曲面；自由形狀可以定義以光順通過多于外形；定義外形尖形拐角并可以包含不同數量的曲線, 外形可以由線框, 實體邊緣, 或也可以是草圖, 結果是參數化的自由形狀；二次錐曲面與圓角；固定與可變半徑圓角曲面。
（2）操縱自由形狀
可以編輯定義的參數；數學參數(如rho或公差) 及構造幾何體可以重定義；通過下列任一方式直接操縱自由形狀控制多邊形、改變曲面階數、曲面上點、邊緣。

二、UG的CAM功能
一般認為UGII是業界中比較有代表性的數控軟件。UG/CAM提供了一整套從鉆孔、線切割到5軸銑削的單一加工解決方案。在加工過程中的模型、加工工藝、優化和刀具管理上，都可以與主模型設計相聯接，始終保持最高的生產效率。把UG擴展的客戶化定制的能力和過程捕捉的能力相結合，您就可以一次性地得到正確的加工方案。
UG-CAM由五個模塊組成，即交互工藝參數輸入模塊、刀具軌跡生成模塊、刀具軌跡編輯模塊、三維加工動態仿真模塊和后置處理模塊。
1、交互工藝參數輸入模塊
通過人機交互的方式，用對話框和過程向?qū)У男问捷斎氲毒?、夾具、編程原點、毛坯、零件等工藝參數。
2、刀具軌跡生成模塊 UG/Toolpath Generator
UG-CAM最具特點的是其功能強大的刀具軌跡生成方法。包括車削、銑削、線切割等完善的加工方法。
3、刀具軌跡編輯模塊UG/Graphical Tool Path Editor
刀具軌跡編輯器可用于觀察刀具的運動軌跡，并提供延伸、縮短或修改刀具軌跡的功能。同時，能夠通過控制圖形的和文本的信息去編輯刀軌。因此，當要求對生成的刀具軌跡進行修改，或當要求顯示刀具軌跡和使用動畫功能顯示時，都需要刀具軌跡編輯器。動畫功能可選擇顯示刀具軌跡的特定段或整個刀具軌跡。附加的特征能夠用圖形方式修剪局部刀具軌跡，以避免刀具與定位件、壓板等的干涉，并檢查過切情況。
4、三維加工動態仿真模塊UG/Verify
UG/Verify交互地仿真檢驗和顯示NC刀具軌跡，它是一個無需利用機床，成本低，高效率的測試NC加工應用的方法。UG/Verify使用UG /CAM定義的BLANK作為初始的毛坯形狀，顯示NC刀軌的材料移去過程，檢驗包括錯誤如刀具和零件碰撞曲面切削或過切和過多材料。最后在顯示屏幕上的建立一個完成零件的著色模型，用戶可以把仿真切削后的零件與CAD的零件模型比較，因而他們可以方便地看到，什么地方出現了不正確的加工情況。
5、后置處理模塊UG/Postprocessing
UG/Postprocessing包括一個通用的后置處理器，使用戶能夠方便地建立用戶定制的后置處理。通過使用加工數據文件生成器 (MDFG),一系列交互選項提示用戶選擇定義特定機床和控制器特性的參數，包括：控制器和機床特征、線性和園弧插補、標準循環、臥式或立式車床、加工中心等等。
通過制訂了數控加工工藝方案和刀具運動軌跡的效驗，并生成NC代碼，用于數控機床加工，為使用UG NX軟件進行同類產品設計與加工提供有益的參考。

【軟件特色】

工業設計
NX 為那些培養創造性和產品技術革新的工業設計和風格提供了強有力的解決方案。利用 NX建模，工業設計師能夠迅速地建立和改進復雜的產品形狀， 并且使用先進的渲染和可視化工具來最大限度地滿足設計概念的審美要求。
產品設計
NX 包括了世界上最強大、最廣泛的產品設計應用模塊。 NX 具有高性能的機械設計和制圖功能，為制造設計提供了高性能和靈活性，以滿足客戶設計任何復雜產品的需要。 NX 優于通用的設計工具，具有專業的管路和線路設計系統、鈑金模塊、專用塑料件設計模塊和其他行業設計所需的專業應用程序。
NC加工
UG NX加工基礎模塊提供聯接UG所有加工模塊的基礎框架，它為UG NX所有加工模塊提供一個相同的、界面友好的圖形化窗口環境，用戶可以在圖形方式下觀測刀具沿軌跡運動的情況并可對其進行圖形化修改：如對刀具軌跡進行延伸、縮短或修改等。
模具設計
UG是當今較為流行的一種模具設計軟件，主要是因?yàn)槠涔δ軓?qiáng)大。
模具設計的流程很多，其中分模就是其中關建的一步。分模有兩種：一種是自動的，另一種是手動的，當然也不是純粹的手動，也要用到自動分模工具條的命令，即模具導向。

【安裝教程】

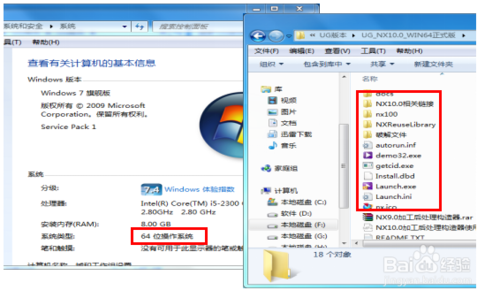

首先查看電腦系統位數，下載對應的完整UG軟件安裝包，如圖示界面。

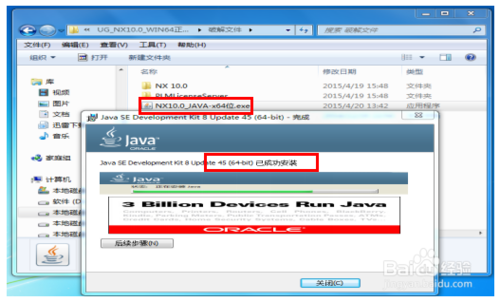

關閉電腦殺毒軟件，以管理員權限完成JAVA虛擬機的安裝，并關閉安裝完成向?qū)В鐖D示界面。

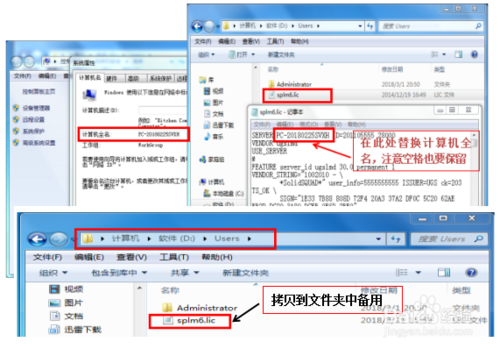

用記事本打開UG安裝包破解文件中“splm6.lic”文件，并替換電腦全名保存文件，同時拷貝該文件到軟件安裝盤中備用，一般習慣放置D盤，注意放到英文文件夾中，如圖示界面。

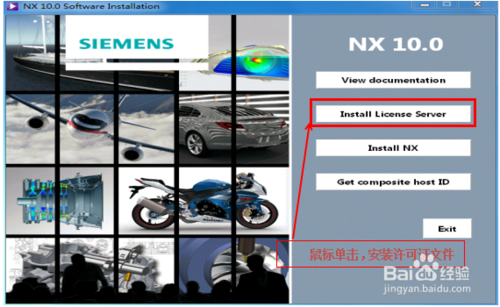

鼠標右擊，以管理員權限運行“Launch.exe”文件，打開UG安裝向?qū)?，鼠?biāo)單擊“Install License Server”安裝許可證文件。

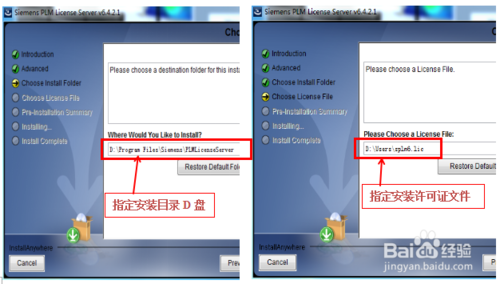

根據許可證安裝向?qū)?，單擊下一步，設置好安裝目錄D盤，指定前面替換電腦名稱的“splm6.lic”文件，單擊下一步，完成安裝，并退出許可證安裝向?qū)?，如圖示界面。

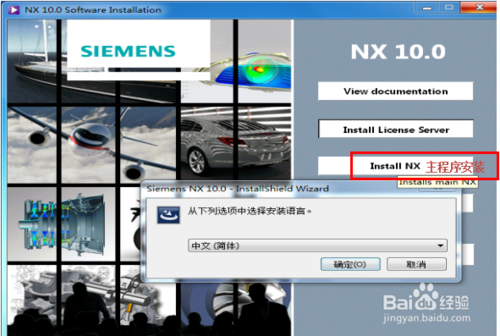

鼠標單擊UG安裝向?qū)А癐nstall NX”選項，開始安裝UG主程序，如圖示界面。

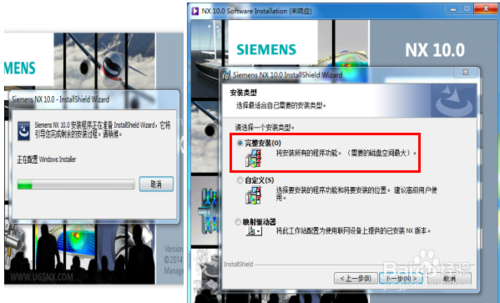

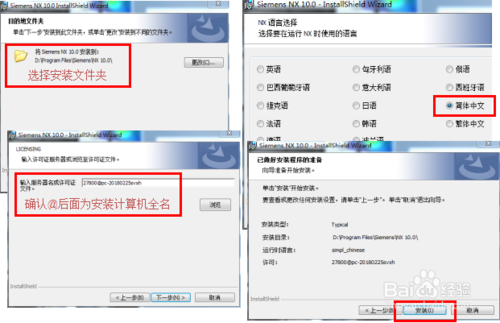

點擊下一步，選擇“完整安裝”，選擇“安裝文件夾”，“選擇簡體中文”，完成主程序的安裝，如圖示界面。

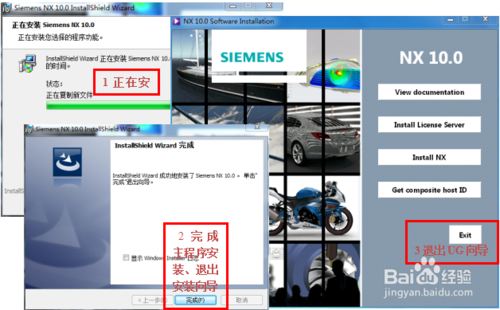

等待安裝完成，退出主程序安裝向?qū)?，同時退出UG安裝向?qū)?，如圖示界面。

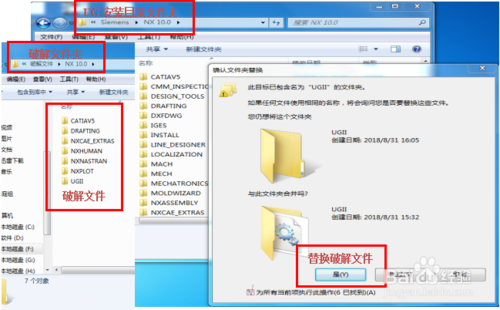

找到UG安裝目錄，替換破解文件夾和“ugslmd.exe”、替換了電腦名稱的“splm6.lic”文件，如圖示界面。

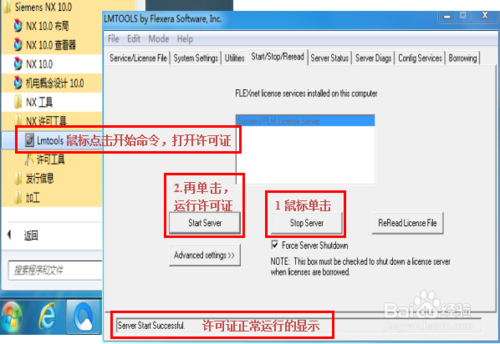

找到許可證文件，并運行許可證文件，如圖示界面。

鼠標點擊電腦“開始”命令欄，將UG圖標發送到桌面快捷方式，完成UG安裝，打開UG，如圖示界面。

注意事項
按照步驟安裝，要注意許可證文件要替換電腦名，安裝好后要替換破解文件，對于新手來說，一般沒有安裝過UG的電腦比較容易安裝。
安裝后打不開的主要原因就是許可證沒有配置好，或者之前安裝的UG殘余，可以重新配置許可證文件，或者配置電腦的環境變量來解決。
注意安裝UG時候，全程關閉殺毒軟件。

【使用教程】

ug/NX怎么生成工程圖二維圖紙
首先打開需要生成的二維圖紙的零件。

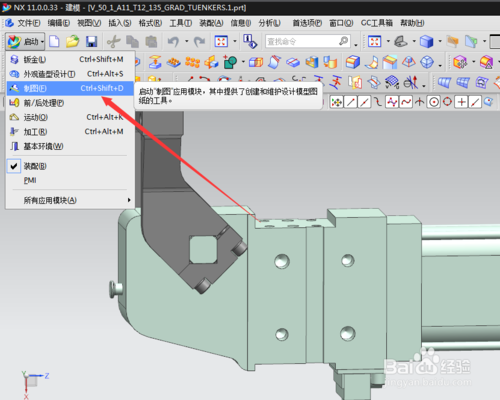

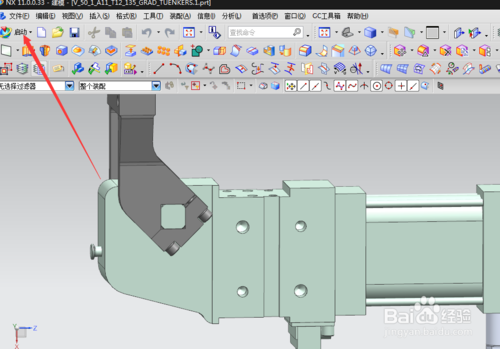

點擊啟動按鈕（應用模塊），選擇制圖選項。

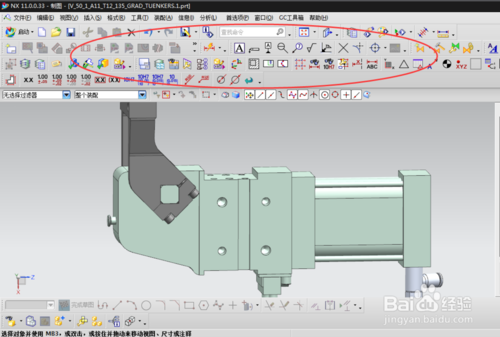

進入到制圖環境。

點擊新建制圖模板。

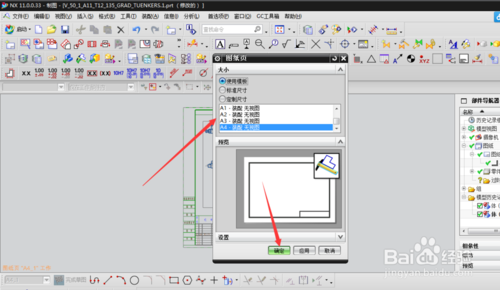

選擇圖紙模板。

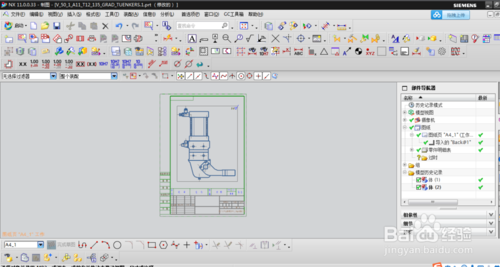

生成二維視圖。


如何讓UG模型轉換成組件進行裝配

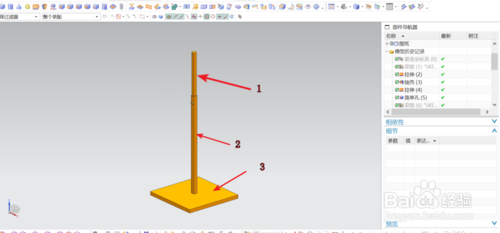

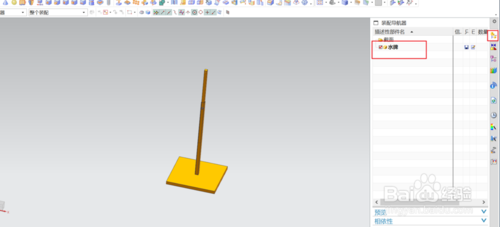

模型很簡單，它有三部分組成，這三部分雖然是不同的幾何體，但它是一個文件，只是一個部件。在認為產品已經設計完成后，想對這模型進行裝配件的操作是不行的‘例如：爆炸組件 ，移動組件等。。。而且分組件出圖紙時也會很麻煩。

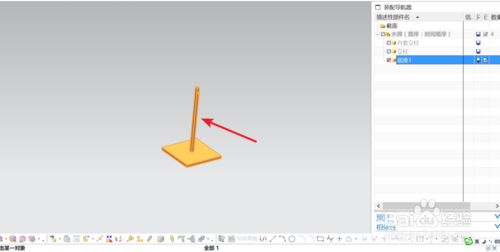

在裝配導航器中看到的也只是一個幾何件，沒有組件。

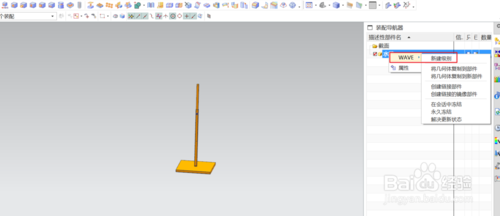

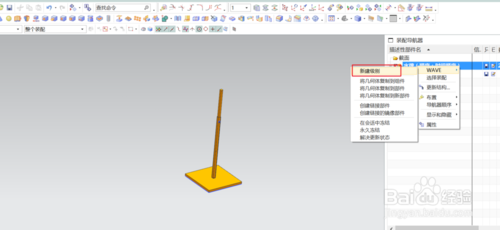

在裝配導航器中，選中該幾何體，鼠標右鍵選擇“WAVE”選擇新建級別；

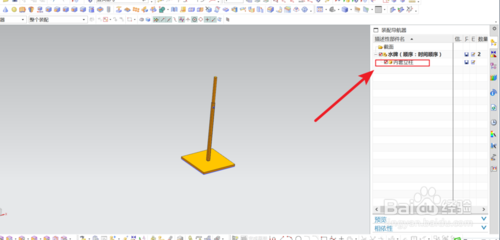

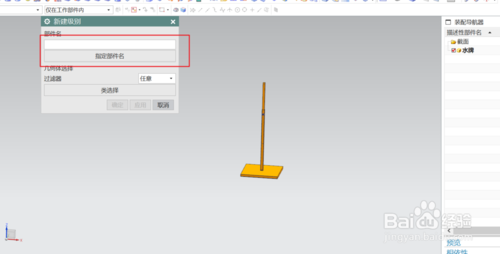

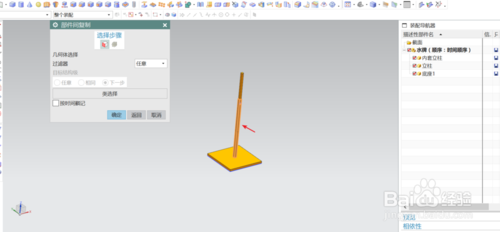

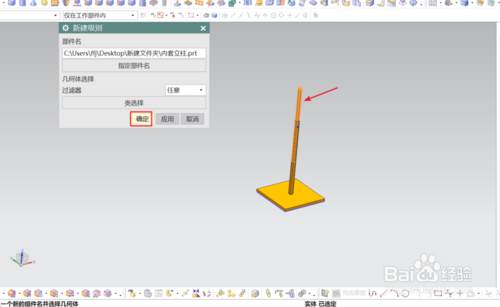

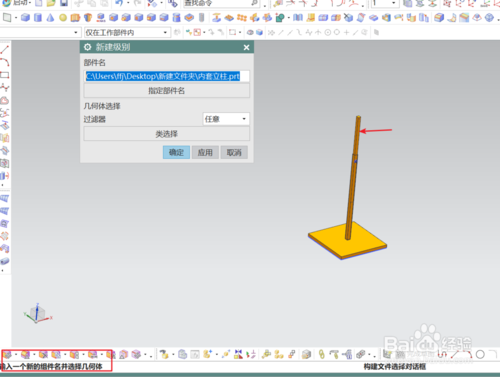

在彈出的對話框中點選“指定部件名”，會彈出新建部件對話框，根據提示在原模型的文件夾中建一新文件名點確定，跳回到新建部件對話框后，從模型中選擇要成為該部件的幾何體，點確定；這時在裝配導航器的模型下會產生一個新的組件。

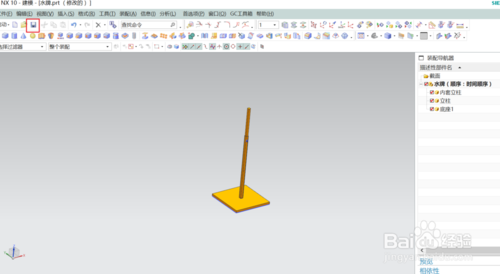

其它組件也是根據這步驟去做，產生出完整組件。這時要做一個很重要的動作：點保存文件。不要漏了這步，不然剛才所有的努力就白費了。不保存，文件夾中是不會建立相應文件的。

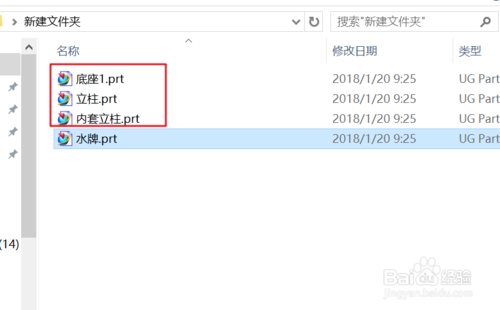

現在組件有了，但我們不能使用原模型來做裝配體，雖然里面有了組件。但它會和原模型重合，使得操作起來相當麻煩。在模型文件夾中新建一裝配文件。

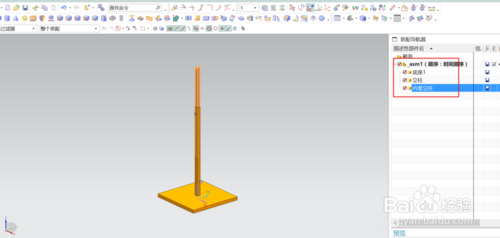

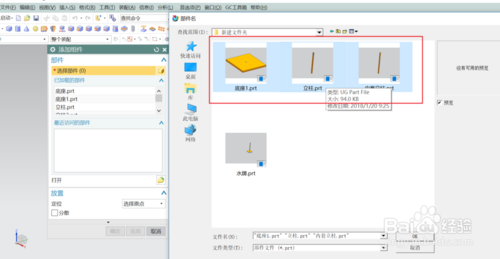

在添加組件時，一起選擇剛才生成的組件。因?yàn)槭窃谀Ｐ蜕袭a(chǎn)生的組件，所以不用約束，組件已經按模型排列好了。

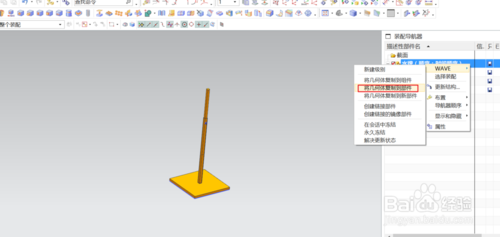

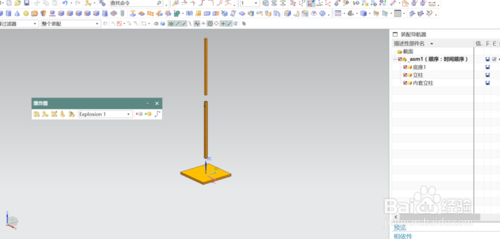

這個時侯，就可以對組件進行裝配的各種操作了。當有組件要修改時，可在裝配導航器的模型上右擊鼠標選“WAVE”選 “將幾何體復制到部件”，根據對話框?qū)⒁砑訋缀误w復制到部件中。

【常用快捷鍵】

文件(F)-新建(N)：Ctrl+N ；
文件(F)-打開(O)：Ctrl+O；
文件(F)-導入(M)-部件(P)：Ctrl+1
編輯(E)-顯示和隱藏(H)-隱藏(H)：Ctrl+B；
編輯(E)-顯示和隱藏(H)-反轉顯示和隱藏(I)：Ctrl+Shift+B；
文件(F)-完成草圖(K) ：Ctrl+Q；
視圖(V)-操作(O)-適合窗口(F)：Ctrl+F；
應用(N)-建模(M)： Ctrl+M；
格式(R)-WCS-顯示(P)：W；
捕捉視圖(N) ：F8；
格式(R)-圖層設置(S)：Ctrl+L。
