小凡模擬器是一款非常實用的思科CCNA/CCNP考試模擬軟件，用戶通過這款軟件可以模擬1700、2500、3600等硬件平臺以及測試思科ios的各種特性。該軟件全面支持各種電腦系統，每一位用戶在家即可進行操作。

【基本介紹】

DynamipsGUI是一款專業實用的思科CCNA/CCNP考試模擬器。軟件可以輕松模擬1700、2500、3600等硬件平臺，可以模擬使用真實環境中的設備，測試和實驗思科ios的各種特性，檢測路由器的配置，支持win7、win8、win xp系統。

【官方介紹】

小凡模擬器(dynamipsgui)是一款功能強大的cisco路由器模擬器，該軟件模擬的是真實路由器硬件，讓真正的ios運行在這個虛擬的硬件之上，能夠模擬1700、2600、3600、3700和7200等系列硬件平臺，并且運行標準的ios文件。小凡模擬器不僅整合了思科所有的IOS模擬器，而且還整合了BES以及VPCS，是一個綜合的模擬器解決方案。通過軟件的方式模擬使用真實環境中的設備，可以讓大家更熟悉cisco的設備；可以測試和實驗cisco ios的各種特性；還可以迅速檢測到真實路由止的配置。當然dynamipsgui不能替代真實的路由器，但是是學習cisco路由器最好的模擬器軟件。

【功能特色】

1.支持分布式Dynamips，最多支持9臺PC聯合進行路由交換模擬(可能存在問題,請測試提出問題)
2.設備支持?jǐn)?shù)量增加至路由器44臺,交換機44臺,適應超大型環境模擬
3.支持2691,3725,3745(可能存在問題,請測試提出問題)
4.集成最新dynamips-0.2.6-RC4
5.更換UDP端口算法
6.單機橋接網卡數量增加到10塊(僅限本機)
7.生成文件按主機進行分類

【支持路由器】

cisco 7200(npe-100 to npe-400)
cisco 3600(3620,3640 and 3660)
cisco 2600(2650xm,2621,2620,2611,2610,2610xm)
cisco 2691
cisco 3725
cisco 3745

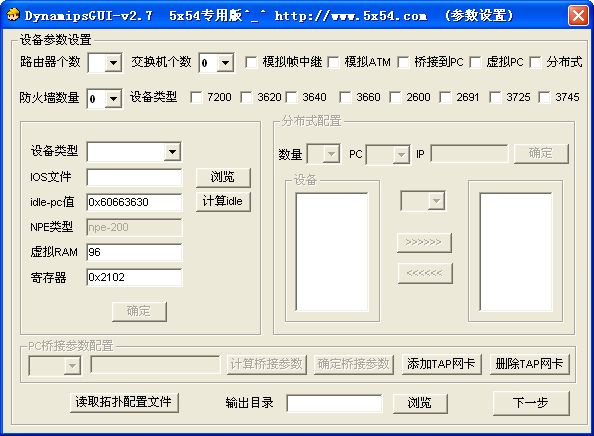

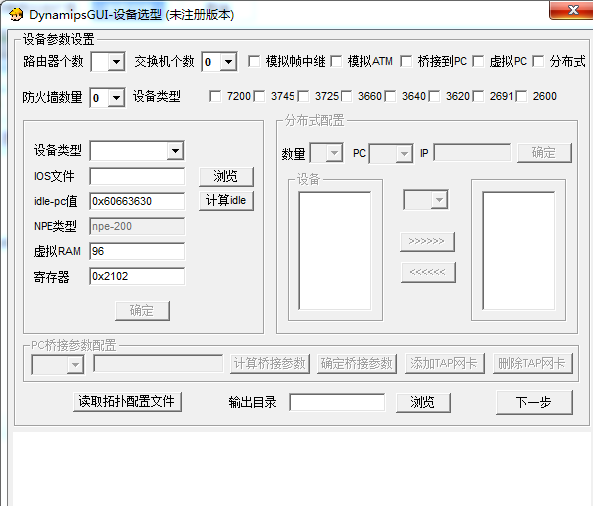

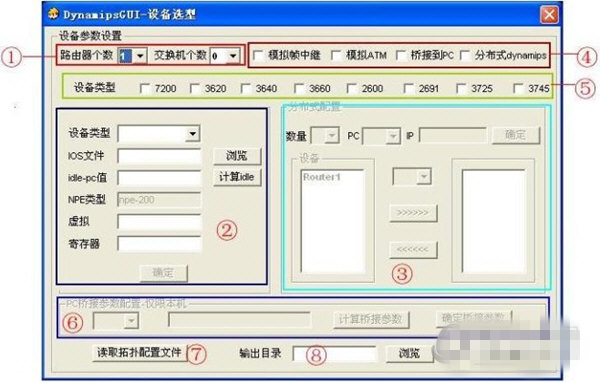

【界面介紹】

①:此區域是選擇交換機和路由器的個數(有點廢話)
②:這個地方是選擇設備類型,IOS路徑,idle-p值NPE類型,虛擬(表示虛擬設備的RAM所占的內存大小,因?yàn)閐ynamips在模擬時候需要將主機的物理內存模擬成模擬設備的RAM)
③:此區域是配置分布式的dynamips的設置區域.這個區域暫時還用不到.
④:這里可以選擇一些不需要IOS的模擬設備。如：FrameRelay交換機ATM交換機,以太網交換機(現在已經有支持交換的模塊NM-16ESW).由模擬器自己提這些功能.
⑤:設備類型,選擇你所需要模擬的設備，以上的設備為dynamips目前支持的類型,其他的都不支持.
⑥:這里可以設置連接到主機通信(下文詳細介紹)
⑦:可以直接讀取真實設備里的NVRAM里的配置文件(.ini格式)
⑧:輸出目錄(自己先建立)

【安裝步驟】

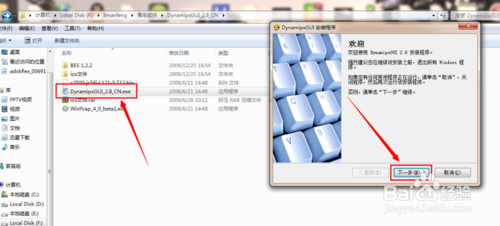

首先在起點軟件園下載小凡模擬器(DynamipsGUI) 文件，下載完就單擊安裝軟件，如下圖所顯示出來。

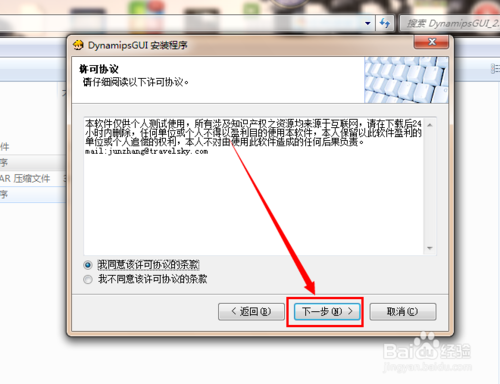

在出現了dynamipsgui安裝程序之后在單擊我同意，在單擊“下一步”。

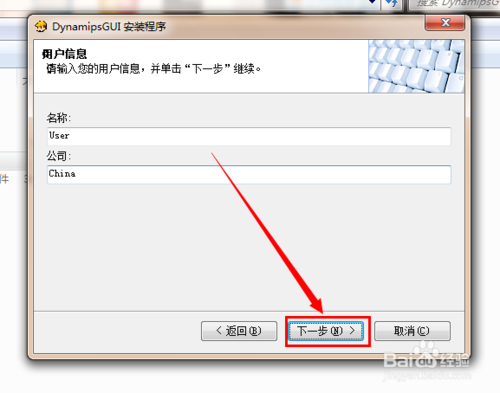

這里出現了名稱和公司選項在單擊“下一步”。

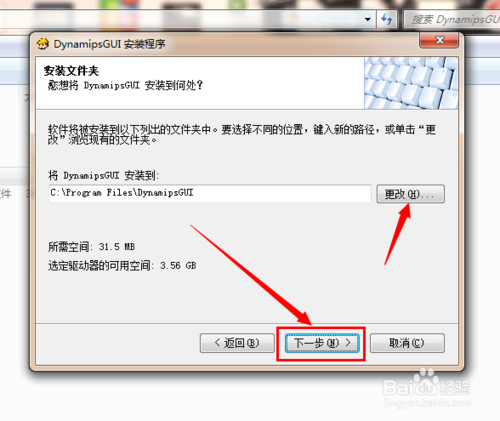

如下圖所顯示出來，系統默認安裝在C盤，可以選擇在其它盤，在單擊“下一步”。

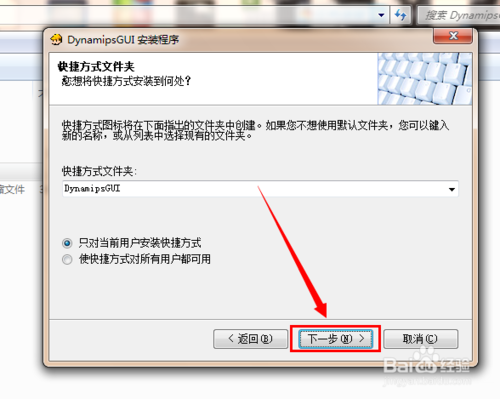

這里有兩個選項可以選擇其它一種在單擊“下一步“。

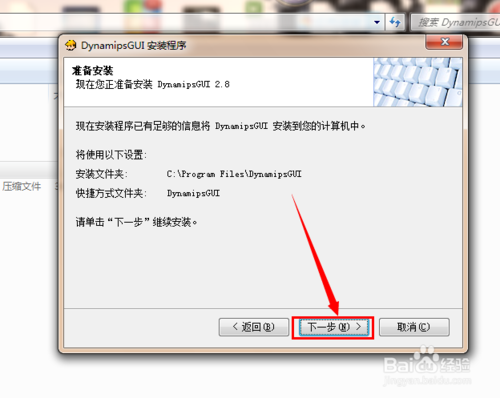

出現了準備安裝在單擊 “下一步”。

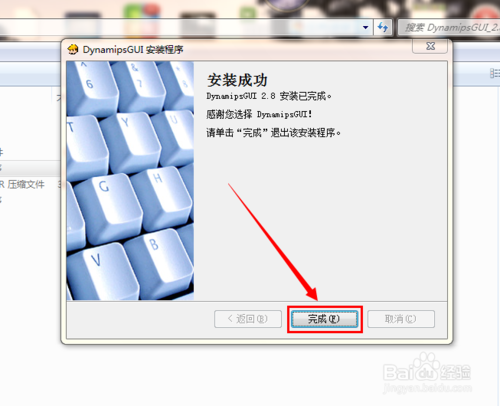

安裝成功，在單擊 “完成”。

【使用方法】

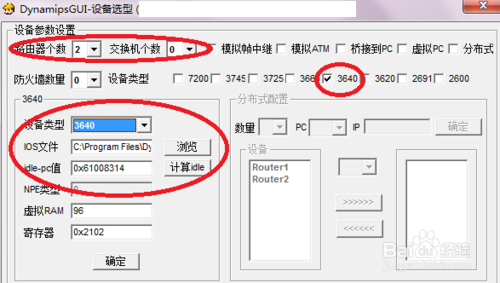

打開軟件后首先進入【設備選型】界面，在這里我們選擇最基本的網絡環境，也就是兩臺路由器直連的結構。路由器數量為2；交換機個數為0；防火墻數量為0；設備類型選擇路由器3640。

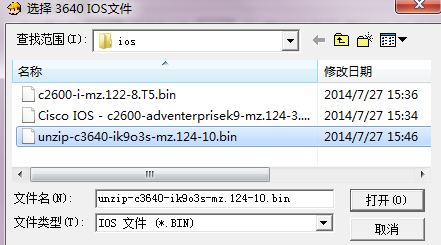

在IOS文件中瀏覽中選擇對應的3640的系統IOS文件后點擊確認。(IOS文件可以在網絡中自行下載)


選擇【輸入目錄】（生成的網絡環境文件所在的位置）后，點擊【下一步】。

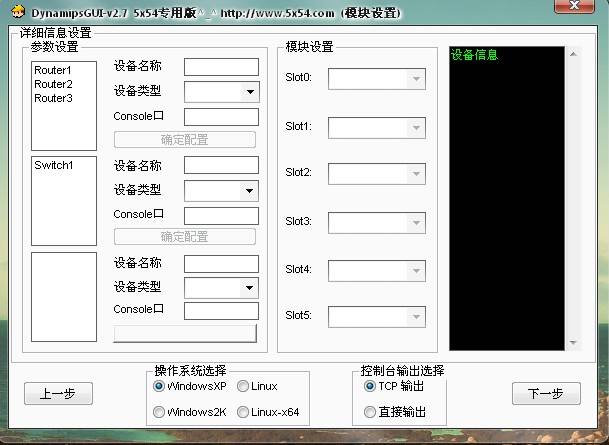

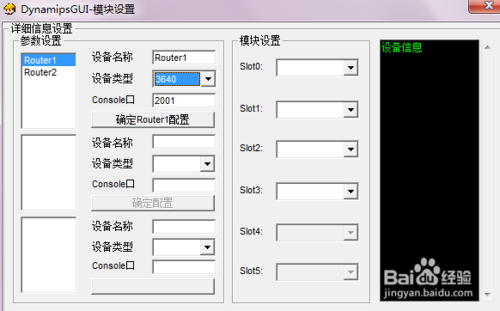

進入【模塊設置】界面，這里需要確認路由器設備各個接口所使用的模塊類型。


首先點擊【router1】，選擇設備類型為3640。

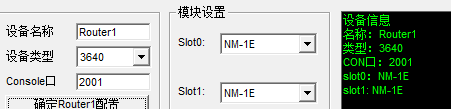

第一個模塊接口【slot0】選擇【NM-1E】，也就是1個網絡端口。


點擊【確認配置】，可以在右側的信息框中看到已確認的路由器信息。


同樣的方法設置路由器2的相關配置。


在【操作系統選擇】中確認自己的系統型號，【輸出選擇】里選擇【TCP輸出】，點擊【下一步】。

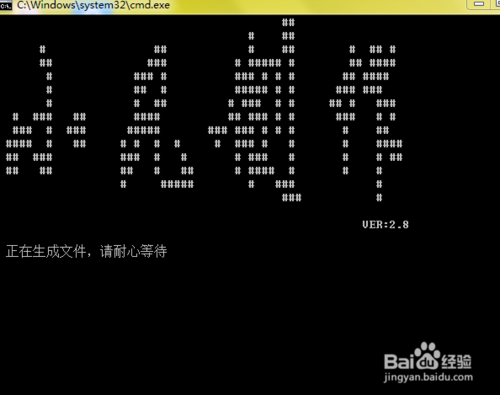

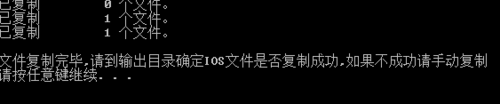

等待網絡文件生成，大約30秒，文件會成功生成，點擊任意鍵關閉dos窗口。

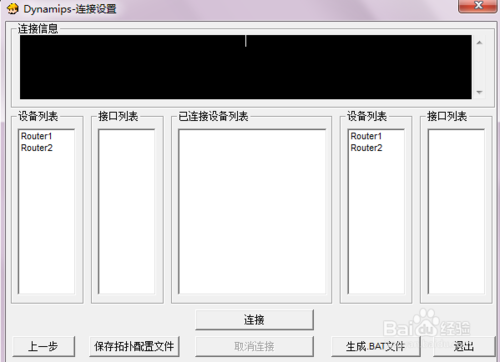

進入【連接設置】界面，在這個界面可以配置路由器之間的線纜連接。

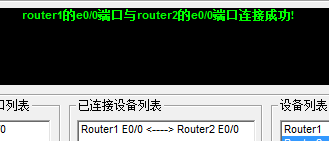

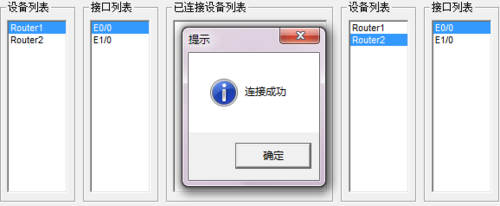

分別選擇路由器1的接口0/0和路由器2的接口0/0，點擊連接，提示【連接成功】。至此網絡環境文件生成完畢，關于環境的使用方法請參考下一篇經驗。

【更新日志】

1.集成dynamips 0.2.8-rc1,未支持17
2.集成官方win版PEMU，提供TAP/UDP兩種模式連接，支持UDP端口直接橋接dynamips,
3.修正VPCS連接顯示的BUG
4.新增自動更新功能，未注冊版本含部分自動更新功能
