Protel DXP是一款非常專業的PCB設計軟件，這款軟件通過設計輸入仿真、PCB繪制編輯、拓撲自動布線、信號完整性分析和設計輸出等技術融合，Protel DXP提供了全面的設計解決方案。

【軟件介紹】

Protel DXP2016在前版本的基礎上增加了許多新的功能。新的可定制設計環境功能包括雙顯示器支持，可固定、浮動以及彈出面板，強大的過濾和對象定位功能及增強的用戶界面等。Protel DXP是第一個將所有設計工具集于一身的板級設計系統，電子設計者從最初的項目模塊規劃到最終形成生產數據都可以按照自己的設計方式實現。Protel DXP運行在優化的設計瀏覽器平臺上，并且具備當今所有先進的設計特點，能夠處理各種復雜的PCB設計過程。通過設計輸入仿真、PCB繪制編輯、拓撲自動布線、信號完整性分析和設計輸出等技術融合，Protel DXP提供了全面的設計解決方案。

【功能特點】

1 、通過設計檔包的方式，將原理圖編輯、電路仿真、 PCB 設計及打印這些功能有機地結合在一起，提供了一個集成開發環境。
2 、提供了混合電路仿真功能，為設計實驗原理圖電路中某些功能模塊的正確與否提供了方便。
3 、提供了豐富的原理圖組件庫和 PCB 封裝庫，并且為設計新的器件提供了封裝向?qū)С绦?，簡化了封裝設計過程。
4 、提供了層次原理圖設計方法，支持“自上向下”的設計思想，使大型電路設計的工作組開發方式成為可能。
5 、提供了強大的查錯功能。原理圖中的 ERC （電氣法則檢查）工具和 PCB 的 DRC （設計規則檢查）工具能幫助設計者更快地查出和改正錯誤。
6 、全面兼容 Protel 系列以前版本的設計文件，并提供了 OrCAD 格式文件的轉換功能。
7 、提供了全新的 FPGA 設計的功能，這好似以前的版本所沒有提供的功能。

【軟件特色】

1、Protel DXP引入了集成庫的概念，這使您在原理圖中選擇的元器件就已經有了您需要的封裝，Protel 2004附帶了68,000多個元件的設計庫，包括原理圖FPGA設計的即調即用及預綜合元件集成庫，并且這些封裝都能完全符合您的要求，當然如果您不滿意，也可以修改這個元器件的封裝為您所需，當然您還可以在PCB庫編輯器制作您所需要的封裝。
2、Protel DXP簡體中文破解版共可進行74個板層設計，包含32層Signal(信號走線層)；16層Mechanical(機構層)；16層Internal Plane(內層電源層)；2層Solder Mask(防焊層)；2層Paste Mask(錫膏層)；2層Silkscreen(絲印層)；2層鉆孔層（鉆孔引導和鉆孔沖壓）；1層Keep Out (禁止層)；1層Multi-Layer (橫跨所有的信號板層) 。

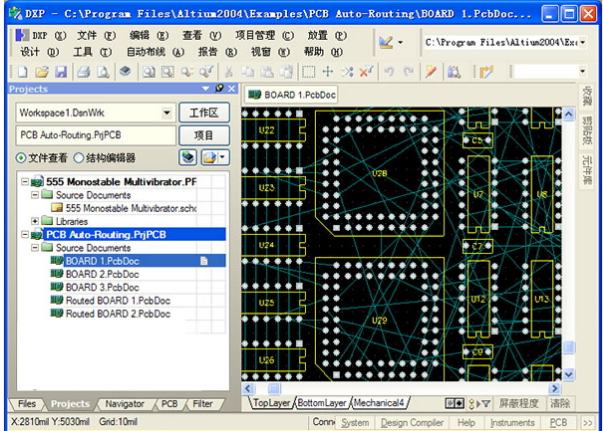

3、軟件新增自動布線功能，采用了改進型Situs Topological Autorouting 布線規則。這種改進型的布線規則以及內部算法的優化都大大的提高了布線的成功率和準確率。
4、Protel DXP中的高速電路規則也很實用，它能限制平行走線的長度，并可以實現高速電路中所要求的網絡匹配長度的問題，這些都能讓您設計高速電路也變的無比的容易。
5、用戶還可以在設計規則中制定每個板層的走線規則，包括最短走線，水平，垂直等等。在使用過程中，只要布局適當，進行完全自動布線一次性成功率很高，而且布線完成后需要修改的地方也比較少，只是有幾根走直角的線需要修改。
6、Protel DXP不僅提供了部分電路的混合模擬仿真，而且提供了PCB和原理圖上的信號完整性分析。混合模擬仿真包括真正的混合3f5 compliant混合電路模擬器電路圖編輯的無縫集成，使用戶可以直接從電路圖進行模擬。
7、為了實現真正的完整的板級設計，Altium公司提出了LiveDesign-enabled的平臺概念―這個平臺實現了Altium軟件的無縫集成。它集成了當今很流行的可設計ASIC(專門應用集成電路)的功能，并提供了原理圖和HDL(硬件描述語言)混合設計的功能，而且所有設計I/O的改變均可返回到PCB，使PCB上相應的FPGA芯片I/O發生改變。
8、軟件支持更完美的3D功能，在PCB加工之前就可以從各個角度觀看PCB及焊裝元件后的實物，馬上就會給你帶來成就感！特別是可支持雙屏顯示功能。

【文件格式】

.NET 網絡表文件
.REP 網絡表比較結果文件
.XRP 元件交叉參考表文件
.THG 跟蹤結果文件
.HTML 網頁格式文件
.XLS EXCEL表格式文件
.CSV 字符串形式文件
.SDF 仿真輸出波形文件
.NSX 原理圖SPICE模式表示文件
.PcbLib PCB元件庫文件
.PrjGrp 項目工程組
.prjPCB PCB設計工程
.prjFpg FPGA設計工程
.SchDoc 電路原理圖文件
.PcbDoc 印刷電路板文件
.SchLib 原理圖庫文件
.IntLib 系統提供集成式元件庫文件

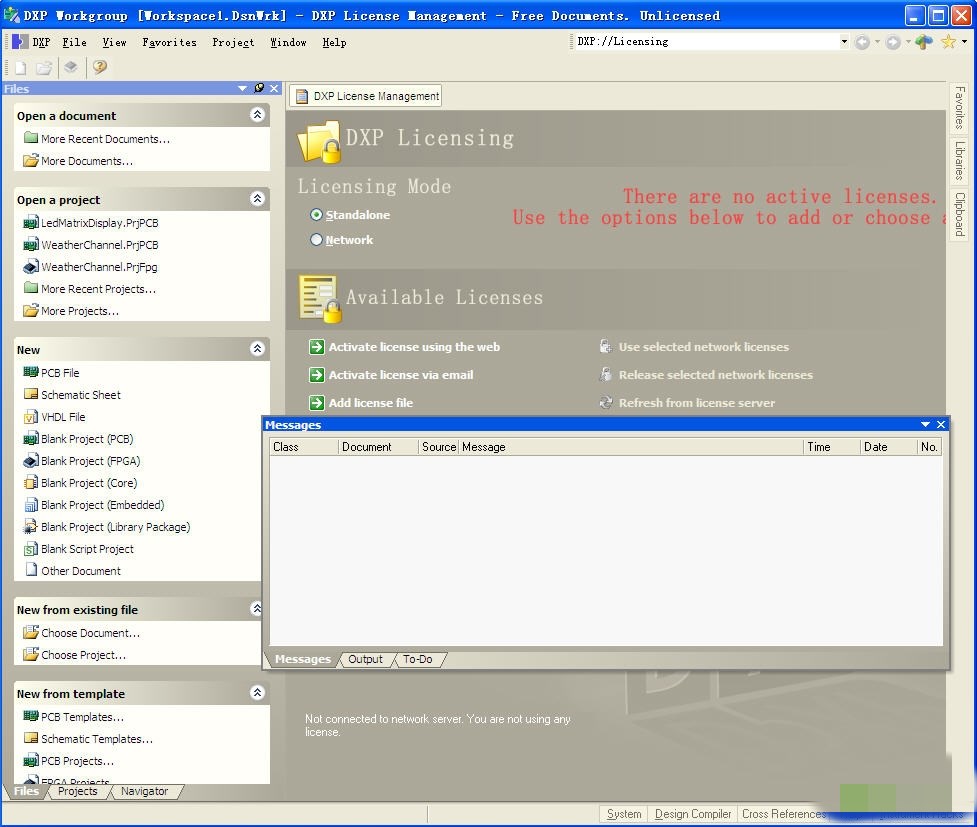

【破解方法】

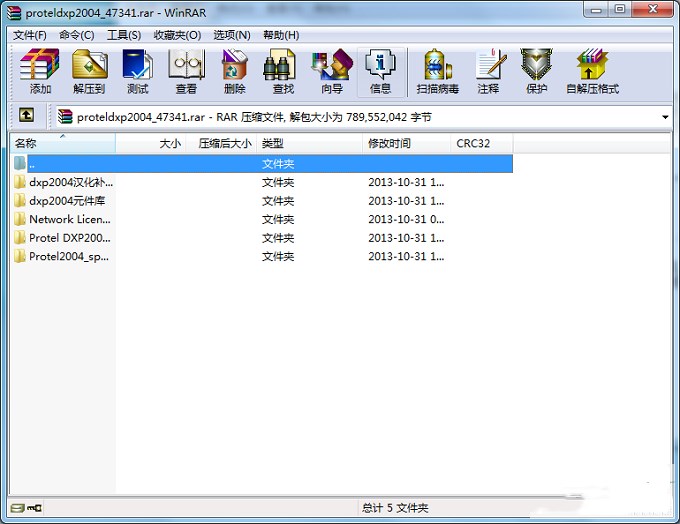

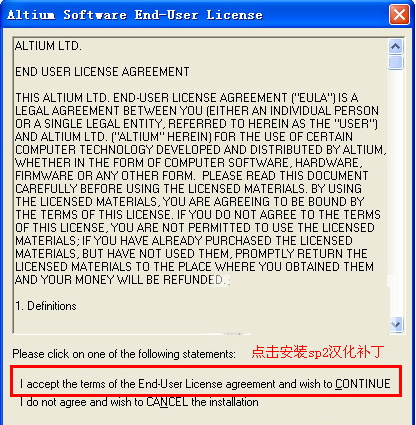

1、Protel DXP安裝完成后，進入“漢化補丁”文件夾，雙擊“DXP2004SP2補丁.exe”安裝漢化補丁，一直next即可。

2、再進入“元件庫”文件夾，雙擊“DXP2004SP2_IntegratedLibraries.exe”安裝元件庫;

3、然后，進入“Protel2004_sp2_單機版注冊機”將“Protel2004_sp2_Genkey.exe”復制到軟件安裝目錄下，進行注冊激活;
4、一般安裝目錄為：【C:Program FilesAltium2004】

5、成功后，打開軟件，你將看到一個全新中文版界面的protel dxp2004。

【使用方法】

Protel DXP 創建原理圖
1、打開Protel DXP軟件，我們需要先創建一個工程組。

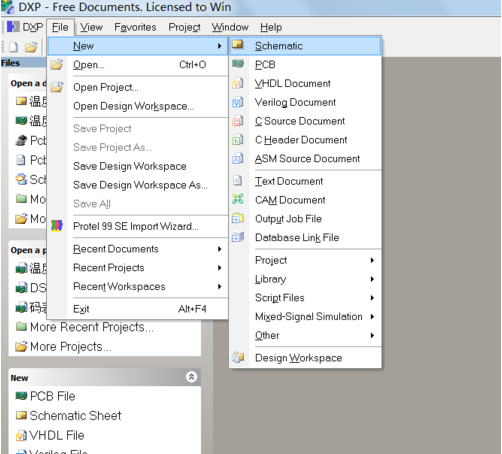

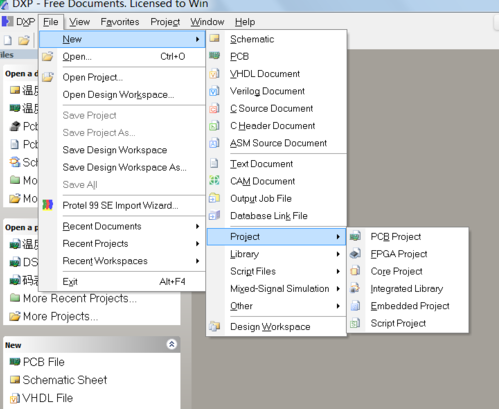

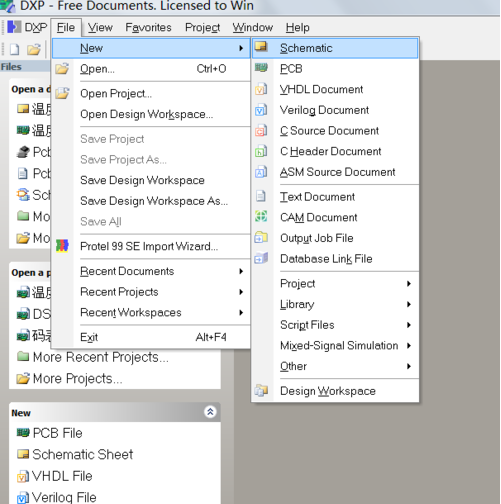

2、創建一個新工程，依次一級一級的菜單，【New】，【Project】,【PCB Project】。

3、創建一個SchDoc 電路原理圖文件。當我們做好這些準備工作后，便可開始畫圖了。

4、Protel DXP可以結合Proteus電路仿真軟件，Keil單片機C語言軟件,系統的學習單片機。

【使用說明】

Protel DXP如何創建一個新項目？
1、在桌面上點擊打開Protel dxp應用程序;

2、創建一個新的PCB項目有兩種方式，首先我們可以在左側的新建窗口中點擊Blank Project(PCB)選項;

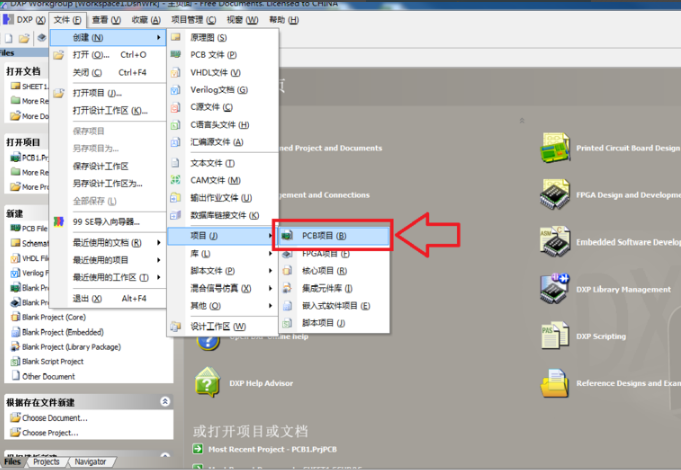

3、另一種方式是打開菜單中的<創建>，然后依次打開<項目>——

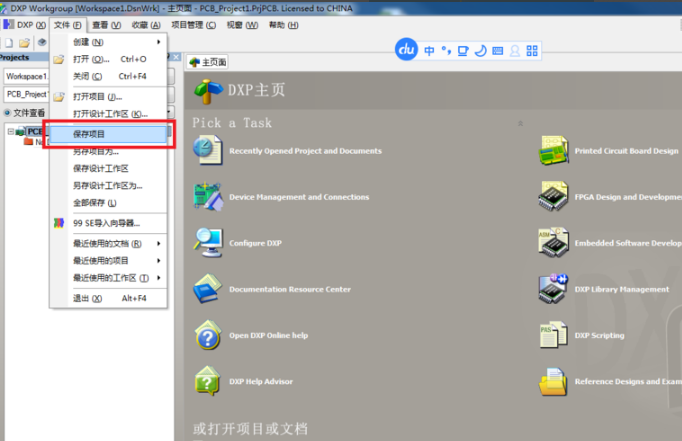

4、我們將這個創建的項目進行保存，打開菜單中的文件選項，然后在下拉的列表中選擇保存項目;

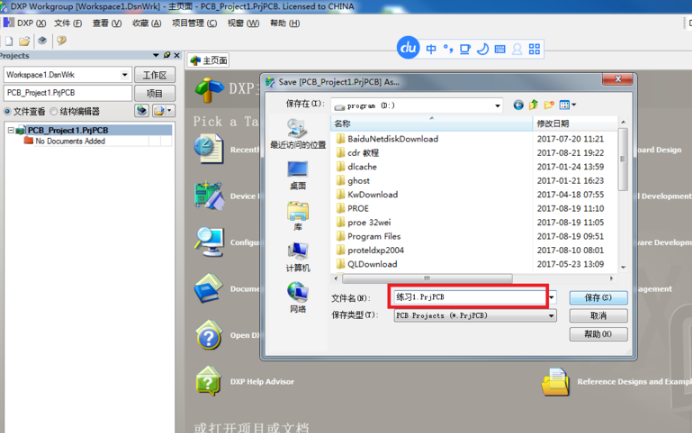

5、選擇我們要保存的路徑，這里我們將其命名為<練習1..PrjPCB>，然后點擊保存;

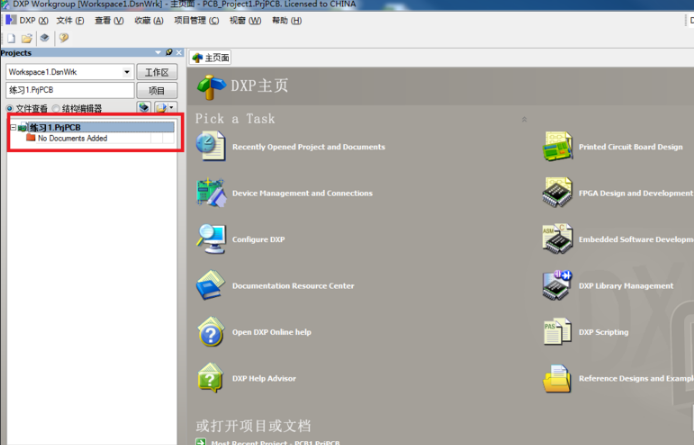

6、此時我們的項目就已創建完成;

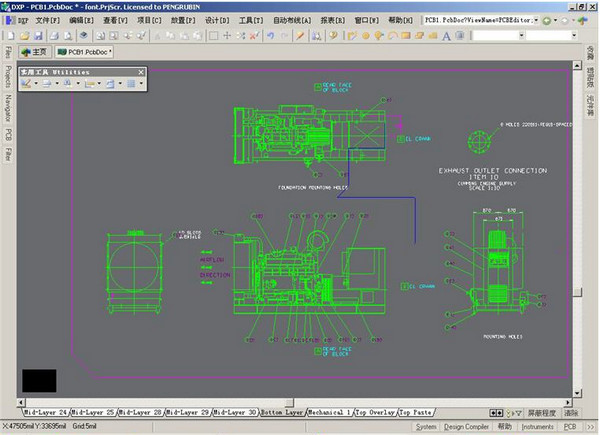

CAD圖如何導入Protel DXP？

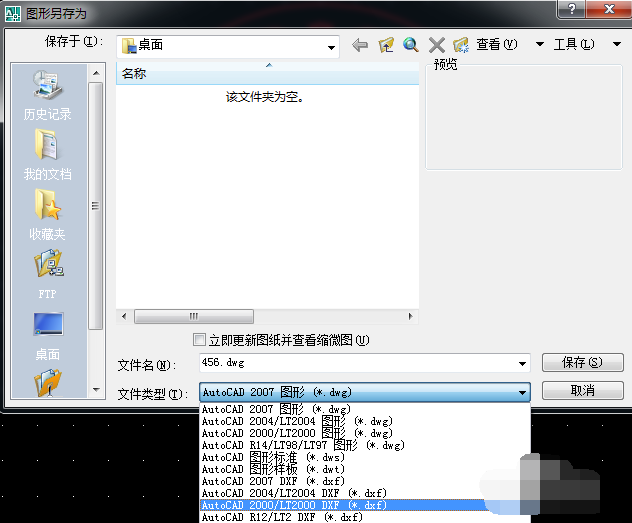

1、把CAD文件保存為2000dxf格式

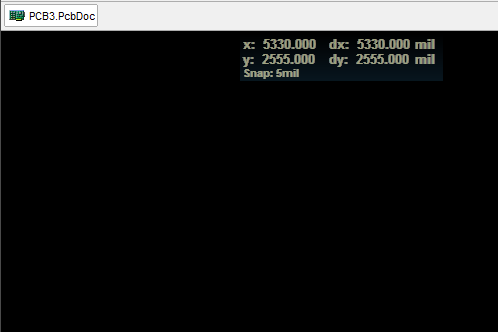

2、在DXP軟件中新建一個Pcb板

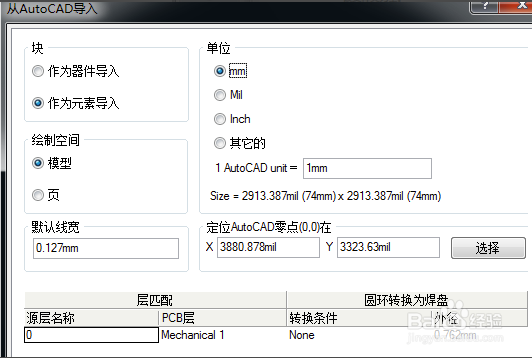

3、打開工具欄上的《文件》，選擇《導入》，然后把單位改為mm。下面也有零點的選擇，你可以點擊選擇，然后在DXP中按照自己的意愿選擇零點
