Match up是一款非常不錯的圖形化編程工具軟件，在這款軟件的模塊拼接界面里用戶不僅可以通過拖拉電子模塊進行硬件電路的連接，而且還可以通過拖拉邏輯模塊進行程序的編寫，從而讓讓編程變得更簡便。
在Match up的模塊拼接界面，你可以通過拖拉電子模塊進行硬件電路的連接；在邏輯拼接界面，你可以通過拖拉邏輯模塊進行程序的編寫。這種積木搭建式的拼接方法，讓硬件電路連接變得簡單，讓邏輯程序編寫不再?gòu)?fù)雜。
Match up專注于訓練學生的邏輯思維，通過“游戲”抓住學生的興趣，讓學生在玩中學到知識。
第一步：在本站下載Match up軟件
第二步：安裝驅動程序

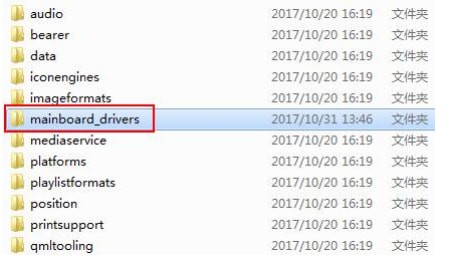

驅動在Matchup安裝文件里面的mainboard_driver文件夾里面
驅動文件夾內包含joint主控驅動文件（CH341SER）、Seeeduino主控驅動文件（seeed_usb_serial）等
連接電腦：
將joint主控或者Seeeduino主控通過USB連接到電腦
打開電腦的“設備管理器”，可以看到：

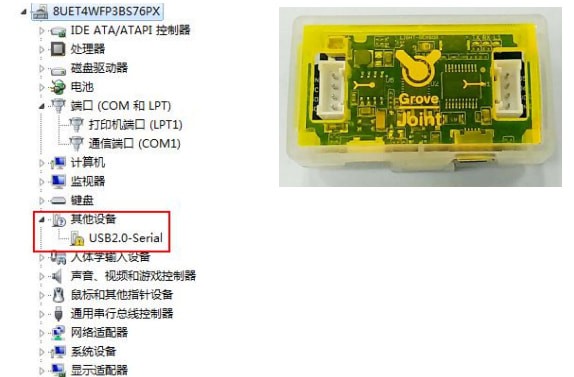

1、如果主控板是Grove joint（橙色的小盒子，2個接口）
注意：joint主控需要按一下上電開關。未正確上電時，主控左下角的綠燈會快速的閃爍；正確上電時，主控板上左下角的綠燈常亮，右下角的紅色LED燈閃爍。

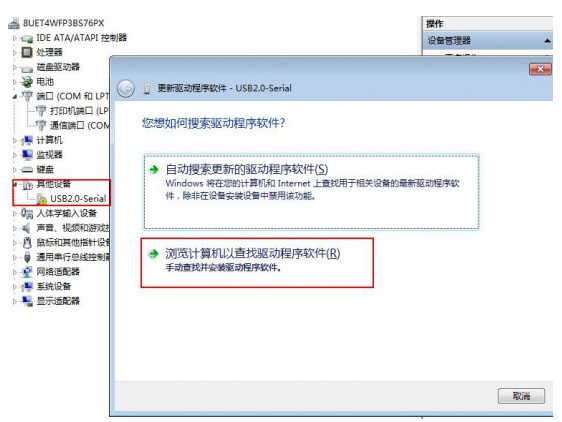

點擊該端口右鍵，點擊“更新驅動程序”選擇正確的驅動文件夾
點擊“瀏覽計算機以查找驅動程序軟件”；點擊“瀏覽（R）...”
選擇正確的驅動文件，點擊下一步

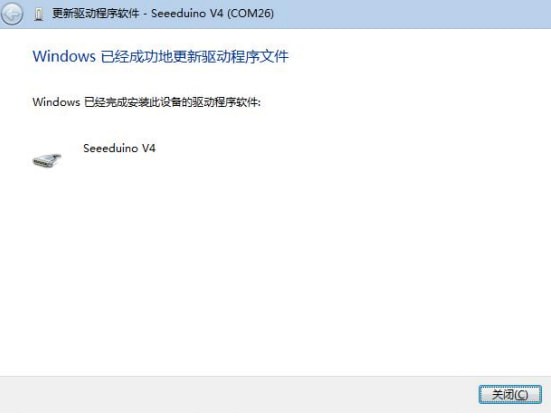

安裝成功后，該端口前面的黃色感嘆號將消失，并且會在“設備管理器”的“端口”處顯示該端口及端口號。

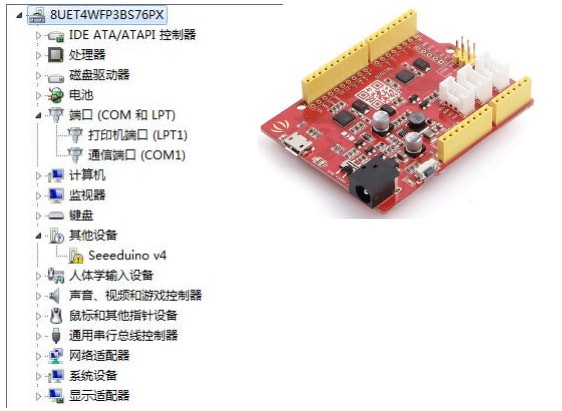

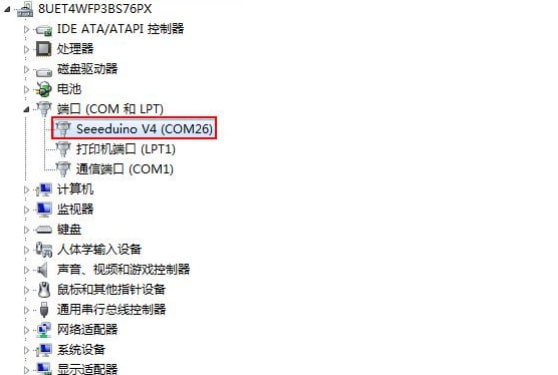

2、如果主控板是Seeeduino（紅色的板子）

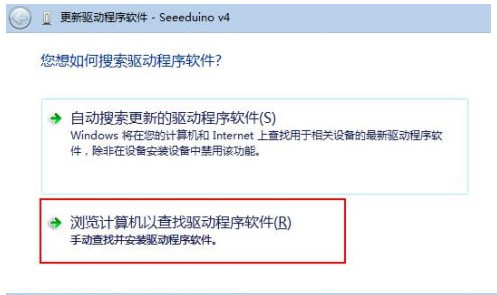

與joint主控的驅動安裝一致，點擊端口右鍵，更新驅動文件，選擇正確的驅動文件即可。
二、Matchup的使用方法
第一步：電子模塊的拖拉
以joint主控說明
在“模塊拼接”界面，將“傳感器”欄的電子模塊拖拉進“輸入模塊”，將“執行器”欄下的電子模塊拖拉進“輸出模塊”。例如，使用joint主控、“按鍵模塊”和“紅色LED燈珠”。
第二步：邏輯模塊的拖拉
在“邏輯拼接”界面，將電子模塊通過左邊的“邏輯模塊”中找到合適的邏輯語句拼接起來。如下圖，想要實現的功能是：當檢測到按鍵開關被按下，則點亮紅色LED燈珠；若按鍵開關未被按下，則不點亮紅色LED燈珠。

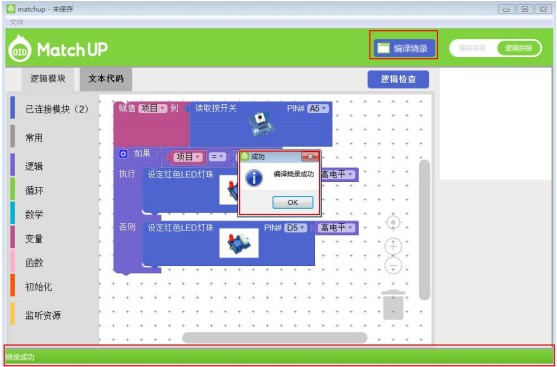

第三步：程序的編譯燒錄
點擊“編譯燒錄”，等待，當下面的進度條快要結束時，joint主控板上會有紅色燈閃爍，閃爍結束，軟件界面上會顯示“編譯燒錄成功”。
三、Matchup問題檢查步驟
若“編譯燒錄”失敗，需要先排查是否正確連接串口，是否正確連接上硬件，在使用joint主控時，是否有上電。其次判斷是否是其他問題。
若在安裝驅動時出現問題，可以嘗試關閉電腦的安全衛士軟件重新安裝。
具體的步驟如下：

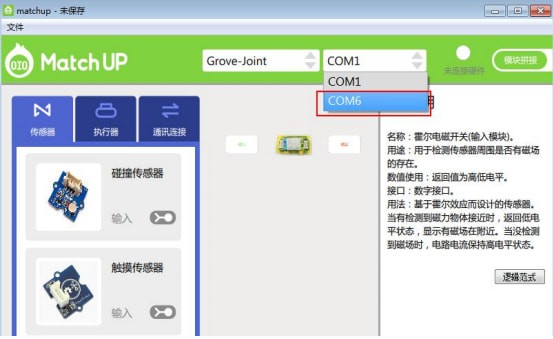

第一步：Matchup主頁面上的com口是否選擇正確？
1、連接上主控
注意：使用joint主控時，需要按一下按鍵，才會上電，此時主控板上會有紅色LED燈閃爍。
2、打開設備管理器
單擊“我的電腦”/“計算機”鼠標右鍵，點擊端口
查看串口號是否與軟件上的串口號一致
第二步：驅動是否成功安裝？
1、打開電腦的“設備管理器”
2、查看驅動是否安裝成功
若驅動未安裝成功，電腦識別不了該端口設備，將會給該端口設備標記一個黃色的感嘆號。
3、安裝驅動
安裝步驟可參照“Matchup安裝及使用方法”。
第三步：USB線是否有問題？
檢查硬件電路的連接是否有問題，比如，接口松動。更換USB線，或者更換USB接口。
第四步：MatchUp的安裝路徑
把Matchup軟件安裝包放到桌面后再打開試試；
第五步：排除殺毒軟件的影響
把電腦的殺毒軟件（例如：360、電腦管家等）關閉后再打開試試；
第六步：主板上的電源電壓是否一致
檢查BaseShield板子上的電源撥動開關跟Seeeduino板子上的電壓撥動開關是否一致，一般都撥動到5v；
第七步：更換主控
更換另一個主控（最好是已經確認沒問題的主控）試下。
其他問題
1.若打開軟件，顯示不正常，例如顯示白屏（或者無任何顯示）?？赡苁秋@卡太舊，更換電腦試試；
2.若燒錄失敗，且已經排除了上列問題。用鼠標在軟件界面下方緩慢移動，當鼠標箭頭變成如下圖所示樣子
拉起狀態信息界面，如果錯誤信息如下圖：
解決方法是：
打開壓縮文件“patch-matchup”

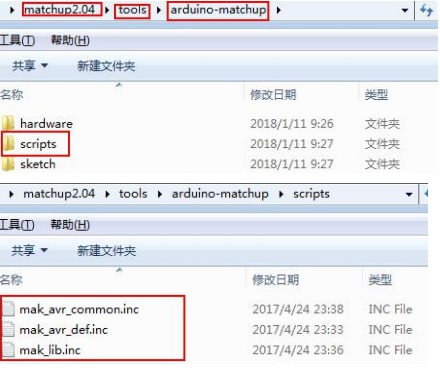

將該目錄下的三個文件覆蓋掉matchUp軟件安裝目錄下的文件夾“scripts”里的文件（例如路徑：C:\Users\Administrator\Desktop\matchup2.02\tools\arduino-matchup\scripts）。
3、如果出現下面問題，重新“刷新”一下頁面即可；通過點擊右上角切換開關，切換一次即可，比如先點擊切換到模塊拼接，然后繼續點擊切換到邏輯拼接；
