探索者軟件是一款專業實用、功能強大的CAD制圖軟件，這款軟件能夠支持用戶們?cè)谔煺ㄖ?、PKPM系列施工圖、廣廈CAD、SATWE等制圖軟件進行高效地3D建模操作，讓您CAD制圖更加方便。

【軟件簡介】

TSSD軟件是公司的主營軟件之一，它提供了方便的參數化繪圖工具；齊備的結構繪圖工具集；快捷的鋼筋、文字處理功能；方便的表格填寫功能；強大的圖庫和詞庫功能；獨特的小構件計算等等，所有工具不僅高效實用，而且充分考慮了設計人員的繪圖習慣。
TSSD的誕生打破了長期困擾廣大結構設計人員在結構設計過程中普遍存在的一個怪圈--將大量時間浪費在圖形的繪制過程中，而花在結構方案設計和結構計算分析的時間卻少的可憐。應用TSSD軟件可以縮短繪圖時間，大大提高設計、計劃工作的技術含量、工作深度和決策質量。
TSSD在工程設計過程中，一般用來后期圖紙?zhí)幚硪约敖Y(jié)構詳圖的繪制。比如鋼筋修改和基礎設計等，由于本軟件是內嵌于CAD的設計軟件，因此使用起來會比較方便。

【軟件功能】

TSSD軟件以國家設計規范為依據，為了與建設部2003年頒布實施的法制圖規則《混凝土結構施工圖平面整體表示方和構造詳圖》-03G101-1一致，本軟件采用了新標準規定的繪圖方法繪制施工圖，同時考慮廣大設計人員長期的習慣，保留了按照傳統的繪圖習慣繪制施工圖。因此，使用本軟件繪制結構施工圖具有廣泛的通用性。
TSSD具有很多功能特點，主要分為四個方面 ：
TS平面（包括繪制圖框、目錄、軸網、梁柱等命令），
TS構件（包括繪制梁、樓梯、各種基礎施工圖等命令），
TS計算（包括結構計算及基礎計算等），
TS工具（包括各種使用標注修改工具）。

【軟件特點】

一、 充分考慮設計人員的繪圖習慣
尊重用戶繪圖習慣，用戶可自由設定自己的習慣畫法及快捷圖標，使用起來得心應手。字型和標注方式可以隨意設置。繪圖比例可以根據用戶的需要隨意變換。圖層可由用戶設定修改。鋼筋間距符號、點鋼筋直徑、直鋼筋寬度、保護層厚度等均可由用戶自由設置。用戶可以在UCS下使用所有命令。
二、 獨特的小構件計算
TSSD提供的小構件的計算可以完全取代手工計算，實現計算、繪圖、計算書的一體化,即構件計算完成后根據計算結果可直接生成計算書并繪制出節點詳圖。目前構件計算包括：連續梁計算、井字梁計算、基礎計算、矩形板計算、樁基承臺、樓梯計算、埋件計算等。
三、 方便的參數化繪圖
TSSD提供了參數化繪圖功能。通過人機交互方式，可以非常方便的繪制出節點詳圖。其操作簡單、界面友好，無需花費大量精力學習，比起用AutoCAD一筆一劃地描圖，或在原有圖形上修改，無疑效率大大提高。可繪制截面：梁剖面、梁截面、方柱截面、圓柱截面、符合箍筋柱截面、墻柱截面、板式樓梯、梁式樓梯、板式陽臺、樁基承臺、基礎平面、基礎剖面、埋件等。
四、 施工圖繪制工具高效實用
TSSD可以快速生成復雜的直線和圓弧軸網，可成批布置梁、柱、墻、基礎，并對其平面尺寸、位置、編號等進行編輯，自動處理梁、柱、墻、基礎的交線，完全滿足結構平面模板圖繪制的需要?？勺詣?dòng)布置樓板正筋、負筋、附加箍筋、附加吊筋，標注配筋值和尺寸，快速繪制樓板配筋圖。
五、 平法繪圖符合最新圖集
根據《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》（03G101）的要求，通過集中標注、原位標注、截面詳圖等功能，可快速繪制梁、柱、墻的平法施工圖。另外，TSSD開發了靈活的單獨平法標注功能，可以完成任何形式的平法標注。
六、 強大的文字處理功能
文字標注是結構繪圖的一個重要組成部分，使用TSSD可方便地輸入文字及結構專業特殊符號，并對文字進行多種形式的編輯。此外，TSSD還可以對文字進行查找替換，從文件導入文字或從存有結構專業常用詞條的詞庫中提取文字，其文字排版功能如同Word般方便。使用TSSD繪圖，文字輸入不再困難。
七、 齊備的結構繪圖輔助工具
包括鋼筋、尺寸、文字、表格、符號、鋼結構等結構專業的繪圖工具，可繪制樓板配筋圖，對施工圖進行文字、尺寸、標高、標號的標注、編輯、修改。使用這些工具，可以大大簡化操作過程，提高工作效率。
八、 強大的圖庫功能
WINDOWS資源管理器風格的圖庫，無需圖形文件入庫，便可直接瀏覽。TSSD不僅提供系統圖庫和用戶圖庫，而且可直接瀏覽本地硬盤上或網上鄰居中的DWG文件，并將顯示出來的圖形文件以圖塊的形式直接插入到圖中。
九、 齊全的接口類型
使用TSSD，可以快速方便地與其它軟件結合工作，最大限度的減少結構工程師的重復勞動。TSSD提供四種軟件接口，即：天正建筑、PKPM、廣廈。天正建筑接口及PKPM接口、廣廈接口可以自動對其生成的圖形進行轉換，使其可以直接用TSSD進行編輯處理。

【軟件優勢】

一、專業化的多比例繪圖功能，滿足用戶不同繪圖習慣方式
在使用CAD繪制施工圖繪制過程中，比例的設置和變化一直是設計人員很疼痛的工作，一張圖紙中經常需要繪制不同比例的圖形以滿足布圖的需求，一直以來，設計人員多使用插入圖塊的方式來解決此類問題，隨著CAD技術上的不斷成熟，近年來有了外部引用等方式，但目前現行的各種繪圖手段都不能完全滿足設計人員正真實現在一張圖中實時實現多比例繪圖，更不能滿足很多設計人員所希望的真正1：1繪制施工圖的需求。
探索者TSSD軟件以設計人員的需求為出發點，想設計人員所想，為用戶提供了功能強大，操作使用方便的多比例繪圖方式，能按照設計人員不同的繪圖需求定制符合完全自己繪圖習慣的比例設置模式，不論是固定出圖比例方式中的不同繪圖比例的繪圖方法，還是動態調整出圖比例隨時實現1：1方式繪圖都可以方便地實現。能充分滿足個性化繪圖需求。
1)使用1：1繪圖法
比例設置
在TSSD 的系統設置中首先需要用戶確認一下當前繪圖的比例狀況，是使用1:1繪圖還是繪圖比例和出圖比例分開設置。1:1繪圖是指在繪圖時用戶只需要修改繪圖比例即可，出圖比例跟隨繪圖比例自動變換，其繪制效果如圖：
不同比例對比
從以上圖片中可以看出，這是1:100 和1:50的圖形放在一起比較，可以看到無論何種比例在出圖和繪圖的時候程序都會自動進行比例變換，以保證時時正確，用戶在繪圖時只要按所需要標注的值輸入就可以了。
2)使用比例變換
不同比例圖形
詳圖比例設置
以上圖片是個典型結構多比例圖形，在繪制時程序會自動提供多比例圖形，在TSSD中的詳圖繪制功能提供的圖形在界面上都可以填寫繪制比例
當用戶已繪制完成后再要改變比例時可以使用[變比例]
功能變換圖中實體的比例。例如圖1-3中的基礎詳圖可以把比例變換為1:50，變換完后的效果如圖。
結果圖
3)命令行輸入時使用Ctrl+Enter
TSSD的工具雖然很全，但仍不能把所有的圖形全部自動繪制完成，考慮到用戶總有手工繪制換比例的圖形，所以在命令行輸入時為用戶添加了熱鍵“Ctrl+Enter”。在所有命令行輸入數值時均可使用這個熱鍵，程序會自動進行比例變換。例如，在以下如圖的狀態下：
狀態條
二、強大的文字輸入及排版工具
文字的輸入、編輯和排版是目前流行的CAD平臺軟件中的薄弱環節，尤其是在圖紙總說明等需要大量輸入編輯文字的圖紙中，往往需要設計人員投入大量的時間和精力，而且，在一些軟件內部設置的原因造成文字以單獨文字形式存在的情況下，做圖紙的編輯和修改更是異常繁瑣的工作，提供專業化文字的輸入、編輯和處理的“多行編輯”是TSSD系列軟件給設計人員帶來的強大功能，用戶可以在熟悉的類似WORD的輸入界面中進行文字的輸入和編輯，而且提供了準專業化的編輯模式，用戶可以按需求進行段落的編輯、每行字?jǐn)?shù)的定義、行距的設定等CAD平臺下不可能方便實現的諸多功能，而且，考慮了結構專業的特性，提供了專業常用符號的輸入、編輯和修改功能。
多行編輯
三、有效解決了結構在圖中專用特殊符號圖例較多的問題
結構圖紙中專用符號較多，在CAD中必須要專門造出結構中的符號，TSSD不但為用戶提供了結構專用的字符庫，還為用戶提供了快速輸入的方法。例如：在混凝土結構圖中最常見鋼筋等符號，在TSSD中用戶可以D d F f來進行簡化輸入，這大大提高了用戶的輸入編輯速度。用戶在使用時只要把圖中所示選項選中就可以了。
文字輸入
在文字編輯功能方面，TSSD系列軟件除提供上面多行編輯工具以外，還提供了一些簡單實用的針對局部文字修改的工具。如中英互譯、文字打斷、合并、橫排豎排轉換、文字按指定路徑排列等工具。如：
當所設計的工程為涉外工程時，往往需要圖中所標注的文字均為雙語，即英文和中文在一起表示，TSSD為用戶提供了[中英對譯]的功能。這個功能主要是在圖中原位進行中英文互譯標注。如圖中所示：
中英對譯
在日常繪圖工作中，圖形中也經常需要進行一些表格的繪制和編輯，這也是一項非常繁瑣的工作，TSSD系列軟件中提供的“表格”工具，讓用戶體驗到類似EXCEL的專業化表格編輯功能，實現在CAD平臺下的常用表格編輯功能，如：常用表格計算、單元格的合并和拆分，表格文字的對齊方式等，已經能滿足日常繪圖工作的基本需要。
四、專為平法繪圖提供的專用工具
我們以繪制梁平法施工圖為例，在圖中梁上標注的文字位置不同所代表的含義不同，在繪制時要自動能標注還要標注的準確才可以，TSSD的[梁集中標]功能為了保證可以自動準確繪制，在文字標注時使用了先進的搜索算法，以便于模糊的找到梁線，并按規范制圖要求把文字標注到圖上。另外，在平法上還有豎向構件可以在原位放大繪制的方法，這不但要在同一平面內作到可以自動繪制多比例圖形，而且還可以再編輯。TSSD的[柱原位放大]、[柱復合筋]、[墻柱節點]就是可以很好的解決墻、柱等豎向構件平法圖的繪制。
五、平面繪制修改量極少，算法先進
TSSD在墻、梁、柱平面圖繪制中針對結構圖的特點均提供了軸網繪制的功能。在圖形的幾何算法上是目前國內最先進的，保證了一次成圖的正確性。如圖中所示節點，TSSD可以自動一次畫對。
無論是在繪圖還是修改編輯的過程中。TSSD都給用戶提供了方便快捷專業化、集成化、智能化的繪圖命令工具，用戶可以快速地實現繪制、修改編輯所需繪制的圖形，而不用重復CAD等繪制平臺的基本命令，大幅提高工作效率，提高用戶對軟件使用的滿意度。
較復雜圖面
只能畫對還不是TSSD的追求，要在畫正確之后還能再編輯，這些編輯工具都是針對用戶的修改特點設置的。例如，[梁線偏移]不僅僅是用戶可以移動整根梁，還可以自動對齊到柱邊或墻邊。
在工程設計中，結構圖肯定會改，因?yàn)樗袃纱蟊馗牡睦碛桑旱谝唬瑯I(yè)主甲方的要求天天會變;第二，建筑、設備專業總是在初期設計中考慮不周，要求結構改。由于結構是接受條件的一方，往往是別的專業要出圖了，告訴結構專業“按照我的要求改”，所以結構專業的工程師的工期永遠比其它專業要短。為了解決這個問題，TSSD為用戶提供了大量快捷有效的編輯工具。另外，TSSD本身幾何算法一次成圖率高，即使其它專業都要收工了結構專業也趕得上。在前面已經介紹過文字鋼筋等的編輯下面介紹一下其它的有效方法。
由于現在施工圖大多用平面表示了，所以梁柱墻線的編輯占用工作量的比例大大提高了。TSSD在梁柱墻線的編輯上為用戶提供了各種各樣的工具，其中包括五大類：復制類、偏移類、刪除類、修補類、改大小類。復制類最主要的功能是用戶可以復制所選對象的全部也可以復制其中一段，這里的復制不是簡單的 COPY，而是把所選對象從圖中識別出來并對其進行分析過濾。例如[梁線復制]
從以上梁線復制的舉例可以看出，TSSD的復制不是簡單的COPY，而是有分析有判斷的復制，是智能化的構件的復制。其它類型就不再詳述了，總之可以大大簡化操作步驟，以達到加速的目的。
六、極為完備的鋼筋工具
有一套功能完善、使用方便的鋼筋繪制和編輯工具才能說是一套好的結構設計軟件，TSSD系列軟件在專業化鋼筋工具上做了很多出色的工作，可以讓繁瑣復雜的工作簡單快速實現，為設計人員從大量重復工作中解放出來。
TSSD系列軟件繪制的圖形中，無論是鋼筋以何種形式出現，都是作為一個可以方便進行各種編輯修改的實體元素出現，用戶可以使用軟件提供的專業化繪制、修改編輯命令快速完成所需工作。TSSD系列軟件提供的鋼筋工具可以繪制包含結構專業幾乎全部類型的鋼筋形式。
七、與其它軟件建立有效的圖形接口
雖然AutoCAD在結構繪圖軟件上是被絕大多數用戶接受的，但結構計算軟件大多帶有自己的自動繪圖功能，而且它們都有自主平臺，生成的圖形可以在它們的平臺上再修改，也可以導出到AutoCAD中修改。在這個過程中用戶常遇到的問題是：AutoCAD可以顯示其它軟件的實體，但是由于各軟件對于實體的定義有區別，有的實體不能在AutoCAD中編輯。如何能夠?qū)崿F(xiàn)CAD平臺下讓各種現有軟件生成的圖形在結構專業繪圖過程中做到無縫連接呢?
結構施工圖的繪制過程中，使用其他相關軟件的圖形也是經常性的工作，但由于各個軟件內部定義的不同，比如圖層的設置、線性的定義、尺寸標注的定義等，都會給使用帶來很多的不便。
在整個建筑結構設計過程中，由于專業的劃分，在使用相關專業提供的條件圖時，由于專業上的差異，圖形的使用也就更為繁瑣。
探索者TSSD從用戶的基本需求出發，研制開發了通用的圖形轉換工具，解決把非TSSD生成的的圖形導入到AutoCAD后不能正常使用的問題。目前可以接的軟件：天正建筑(天正7以下的所有版本)、PKPM系列施工圖、廣廈CAD、SATWE計算模型等。
1)天正建筑接口
天正建筑是在AutoCAD里繪制的，但是由于建筑圖只是結構圖的條件圖，所以第一要求是要把建筑圖中的結構不需的實體全部清理掉，還要把結構需要但與建筑繪制不符的實體轉化成結構實體。
從圖中可以看到，建筑的門窗已轉化為結構的洞口，在柱中間按用戶要求添加了梁線，原來建筑條件圖中的多余實體都被清理了。
2)PKPM系列施工圖
PKPM系列施工圖的生成都是在它的自主平臺上，雖然它為用戶提供了轉成DWG 圖的功能，但是它的圖鋼筋點是斷的，尺寸是散的，鋼筋文字是不對應的等等，都影響用戶在AutoCAD中再編輯這些圖紙。TSSD的接口就是轉化合并不能編輯的實體，讓用戶更方便。
3)廣廈CAD
廣廈CAD的圖和PKPM的圖類似，都需要處理一下才可以在AutoCAD中再編輯，TSSD對于其的處理方法也與上相仿。
八、邊算邊畫是結構設計的理想工作環境
結構設計過程中，大型的計算軟件是必不可少的，但日常的工作中，查表手算也是家常便飯，由于建筑方案的調整，往往需要對某一簡單構件進行驗算或者校核，這樣的工作如果再次使用大型的計算程序從建模開始就需要花費大量的時間，怎樣才能解決這類設計工作中的實際問題呢?怎樣可以做到快速計算、快速出圖、快速生成計算書呢?
無論是邊設計邊繪圖，還是邊繪圖邊計算，都說明設計中計算工作的重要性和必要性，隨著大型計算軟件功能的不斷提高，已經大幅度解放設計人員的生產力，但日常的設計工作中，由于方案的簡單修改或者補充，還有很大一部分計算工作是做一些單獨構件的驗算和校核，這類計算工作量不小，如果使用大型計算軟件通過從建模到倒荷載在進行整體計算輸出計算書的話，無異于對這個設計做了重新的計算，集花費了大量的時間，有浪費了生產力，所以，一些小的構件計算工具是必須，探索者TSSD系列軟件在小構件計算部分做了大量的工作，提供了 種構建計算工具可供選擇，計算結果符合規范要求，滿足設計需要，操作簡單方便，能夠按設計要求進行構件分類計算匯總，可以提供滿足不同繁簡要求的計算書，便于存檔和查驗。
1)構件計算繪圖
在實際工作中有好多像樓梯、淺基礎、預埋件等等都是邊算邊畫的，TSSD的構件計算功能就為用戶提供了這樣的工具，用戶不但可以邊算邊畫，還可以使用TSSD自備的文檔管理器把計算書自動整理好，一次全部排序打印好。如圖所示：
2)板的快速計算和繪圖
樓板設計不但可以邊算邊畫，還可以把計算結果埋入到圖中，在畫鋼筋時自動讀取計算結果。當然用戶在畫完圖后可以隨時查看計算結果和圖中所標注鋼筋是否相符。
樓板設計
從圖片中可以看出，當模板雙線圖畫完后，用戶就可以在圖上計算板鋼筋了，點擊命令后就會彈出左上角的對話框，讓用戶選要計算的板->再計算->畫配筋，整個過程迅速流暢。也可以只計算，在用其它畫板鋼筋的工具畫鋼筋，在畫鋼筋時由于圖中已埋有計算結果了，畫的時候就可以按最大值進行歸并讀取。
九、一些大的集成工具
一張圖從開始繪制到最終出圖，可能要經歷多次的修改，每次修改都是一個痛苦的過程，而且不是每一次的修改都能夠記得十分清楚，圖紙中元素很多，要想查找不同版本的修改情況，往往需要花費大量的時間，而且不能保證百分百準確，是否能有一套只能的圖紙修改比對工具呢?
為了完成這樣的要求，TSSD的圖形對比不是簡單的兩張圖的實體對比，而是智能化的分析對比。例如，同層建筑條件圖和結構平面布置圖的對比，上下層結構平面的對比，等等。這些對比可以查錯，可以記錄變化。對于工程師的幫助非常大。在這個功能中同樣進行了構件的過濾分析，只是把它更加強了，此功能目前處于國內領先地位。
由圖中可以看到兩張結構布置圖的變化的對比，用戶可以快速的找到兩個平面圖的不同，比較完成之后還可以幫助用戶進行左右同步。這樣的功能同樣還可以用到條件圖修改后同步到結構圖中。兩張圖沒有必要是同量級的，可以局部進行比較，也就是可以左邊選一塊右邊選一塊把兩塊局部區域進行比較。
1.快速穩定的比對算法使大幅圖紙的全圖比對真正成為可能
2.高亮顯示、只顯示差異實體、差異實體列表、重疊顯示等多種察看比對結果的方式可供用戶靈活使用
3.實時同步平移和縮放功能更使用戶輕松把握比對結果
4.實體同步功能可方便快捷的同步兩圖之間的差異
5.友好的交互界面可使用戶快速掌握程序使用方法，操作靈活簡便。
6.比對實體種類全面，囊括幾乎所有實體種類(包括普通圖塊和外部參照)，并可根據用戶意見迅速增加新的比對內容。
十、內置規范，為工程師提供安全保障
結構設計中考慮最多的問題應該是結構的安全性，符合規范的要求永遠是放在第一位的，設計院引進的軟件是否符合規范的要求?繪制的施工圖能否順利施工圖設計審查?都是設計人員最為關注的問題，TSSD軟件能滿足這個需要嗎?
提供常用規范查詢、在參數化繪圖中輸入數據的時候在程序內部進行規范檢查、構件計算模塊內部對輸入的荷載和幾何參數進行數檢，對計算結果按照規范要求進行檢查等一些必要的安全保障都在TSSD系列軟件中充分實現。能夠使用戶無論是使用軟件繪制大樣圖，還是使用構件計算模塊做所需的計算、驗算或者校核，包括計算后所生成的計算書，都是在滿足規范要求的前提下完成，在設計階段就充分保證了工作的正確性，真正使設計人員在使用TSSD系列軟件的過程中無后顧之憂。
異型柱繪制
圖中所示為T(mén)SSD 常用的規范提示方法，簡單明了。
十一、先進的圖庫管理系統，為工程師的工作積累提供服務
結構施工圖的繪圖工作量是相關專業中最大的，圖檔的管理工作量也是最大的，大量的圖紙，無論是歸檔還是查閱都是很繁瑣的工作，另外，在圖紙的繪制過程中，還需要對一些圖紙以外的圖形進行外部引用等工作，如此眾多的圖紙、外部引用的元素如何方便的進行歸檔、管理以及查閱呢?
正確的外部參照?qǐng)D形的使用可以整體加快工程進度，改一次圖等于所有參加工程的圖都被修改過了，這就是為什么大家都紛紛在使用參照。參照的使用可以分為兩種：對于條件圖的參照和對于結構圖形不同構件詳圖參照同一平面底圖。對于這兩種情況，AutoCAD中的參照功能遠遠不能滿足用戶的要求。
用戶總是存在如果把參照炸開了，是可以識別了，但是和原圖的關系斷了，如果不炸開又不能識別。TSSD的參照功能為用戶解決了這個難題。用戶在使用TSSD的功能時，程序會自動識別參照中的構件，并且還可以恢復原圖，保持原圖的完整和鏈接關系。例如，用戶參照了建筑的軸網，要在上面布置柱子，用戶無需炸開參照，就可以使用區域布置，程序會自動找到軸網交點，在交點上布置上柱子。
一些常用的圖形資料也是繪圖中必不可少的資源，常年的設計經驗使每一位設計人員都會積累很多不同類型構件的資料圖形，由于一直以來缺少專業化的圖紙資源管理軟件，造成在需要使用某些圖形的時候，不能夠在第一時間獲得有效的資源，如何規范管理現有的圖形資源?如何有效的利用我們積累的經驗，也是探索者所考慮的。
如果使用TSSD系列軟件的話，就會發現圖檔管理這個強大實用的工具，用戶可以在設計中隨時按所需分類方式管理自己的圖形資源，也可以將以往積累的圖形快速導入圖庫中，此過程并不重復占用用戶系統的空間資源，而是在導入圖庫時由系統自動生成對應的管理路徑，并在圖庫中以縮略圖的形式顯示出來，如圖我們常用的看圖軟件一般方便。
使用過程也簡單快捷，只需在所要使用的圖形縮略圖賞雙擊，并且輸入所需比例，系統即可按照要求將圖形元素置于本圖之中。
圖庫管理
能夠自動生成圖紙目錄，方便地進行整套設計圖紙歸檔， TSSD為用戶的后期整理文件提供了有效的工具：繪制圖框和圖紙目錄。如果用戶是使用TSSD的圖框，那么圖紙目錄功能會自動生成圖紙目錄，并且還可以和具體圖形文件進行聯動修改。
圖紙目錄
十二、統一設置，院標的方向
結構設計人員往往工作量大，沒有太多的時間學習新軟件;每個院施工圖繪制標準也不盡相同，每個設計人員的繪圖習慣也不形同，這些問題會造成，院里引進軟件不能很好的得到應用，繪圖時例如圖層、字體、顏色、標注等設置不能統一，給設計資料的共享帶來很多的問題，如何解決呢?
每個設計人員都會希望擁有一套易學易用的專業化的結構設計軟件，面對繁重的設計任務，無休止的加班加點，設計人員恐怕都不會有太多的時間來學習新的軟件，但時用TSSD系列軟件就不需要太多的學習過程。
完全為用戶量身打造。
由于各地用戶繪圖習慣和要求不盡相同，所以在TSSD的最頂端為用戶提供了一個[初始設置]，這個設置要滿足：
工程師個人的喜好
一個單位或一個工程的繪圖標準定制
現在初始設置有幾十個參數，已被許多院所接受，紛紛要求在設置中添加他們那里的特殊要求參數，每一次的更新升級都會有多個參數加進來，更有用戶單位不再滿足于和其他用戶使用這些設置，要求為他們定制院標準，把設置作成他們的專版，在對于圖紙的統一管理上效果非常好。
操作界面完全符合CAD繪圖習慣，TSSD系列軟件是在CAD平臺下給設計人員提供專業化設計工具，只要能夠使用CAD進行繪圖工作，就可以在極短的時間內熟悉軟件功能并可以熟練操作。
專業化繪圖、編輯、修改命令模式，TSSD系列軟件在設計人員提供的所有可供使用的命令中，從名稱的命名上就充分考慮到設計人員使用的需要，所有命令的定義，都做到符合一般設計使用習慣，易于理解，不會出現使用中產生歧義的問題。

【安裝步驟】

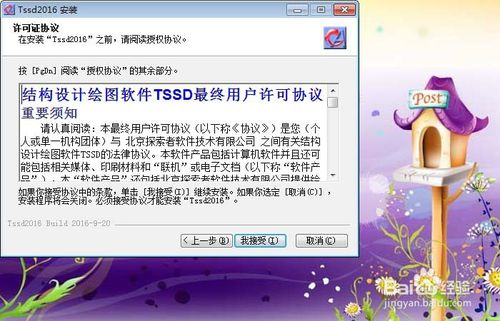

解壓在本站下載的探索者軟件安裝包，找到并打開“.exe”文件，在彈出的窗口上，單擊【下一步】，出現一個詢問窗口，單擊【接受】，如下圖所示。

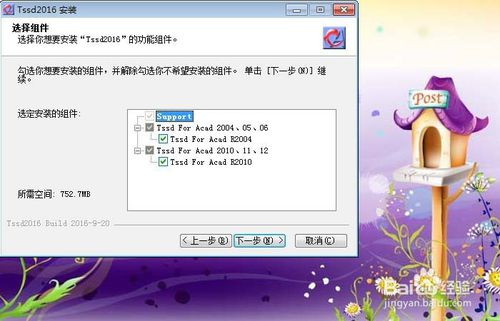

在彈出的提示窗口上，可看到說明，從cad在2004到cad2010都行。鼠標左鍵單擊【下一步】，如下圖所示。

在選擇目標文件夾位置窗口上，可自己選擇安裝路徑，也可以用默認的位置，然后，鼠標左鍵單擊【下一步】，如下圖所示。

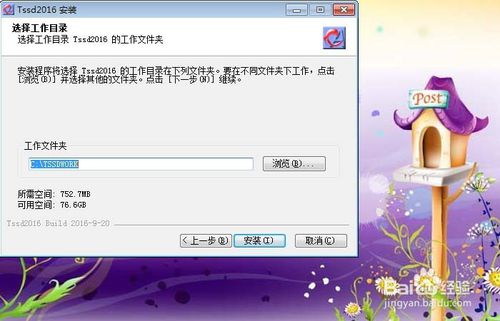

在選擇工作夾位置窗口上，可自己選擇安裝路徑，也可以用默認的位置，然后，鼠標左鍵單擊【下一步】，如下圖所示。

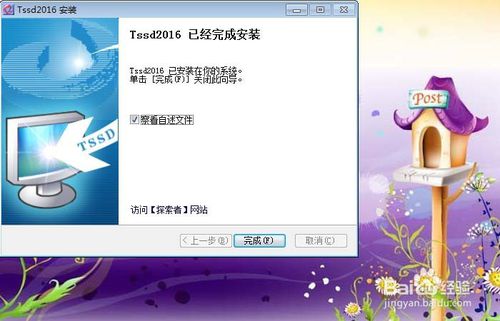

在單擊【安裝】按鈕后，過一會就可安裝好了，會彈出安裝完成的窗口，鼠標左鍵單擊【完成】，如下圖所示。

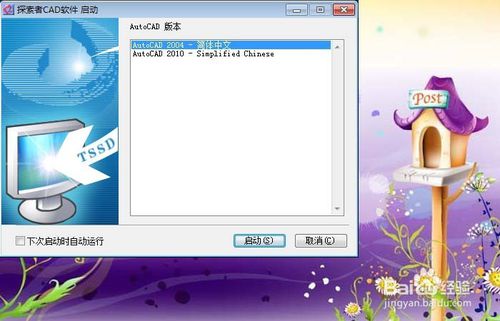

在桌面上找到快捷的圖標，鼠標左鍵雙擊后，彈出一個啟動的窗口，可以選擇不同版本的CAD來啟動，這里用cad2004啟動，速度快些，如下圖所示。

【常見問題】

探索者字體雙擊無法編輯怎么解決？
解決辦法：cad——工具——選項——用戶系統配置——勾選“雙擊進行編輯”選項。如果問題仍得不到解決，繼續操作。點擊探索者工具欄，平面——初始設置——取消勾選“TSSD雙擊編輯”。確定之后，基本上就能解決問題了。
探索者字體是一個整體，字體雙擊無反應，僅僅是字體被選中怎么解決？
解決辦法：cad——工具——選項——選擇集——取消勾選“對象編組”，確定之后即可
探索者如何修改右鍵菜單為CAD菜單？
解決辦法：打開探索者，點擊右側邊欄的“初始設置”（或者直接按快捷鍵“TS”），打開探索者的設置頁面。

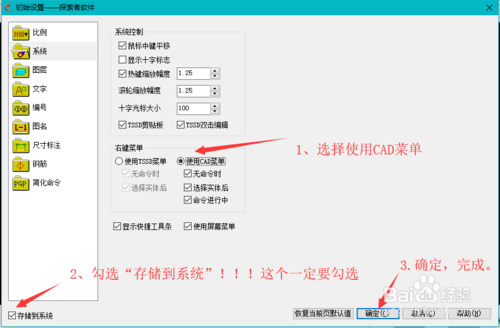

選擇系統，在“右鍵菜單”中，選擇“使用CAD菜單”，然后點擊左下角的“存儲到系統”（這一步一定不能忘記），點擊“確定”。這時右鍵菜單就已經換回傳統的CAD菜單。

探索者怎么改尺寸標注字體大?。?br />打開我們要修改尺寸標注字體大小的圖紙，以下圖為例子，尺寸標注的字體很小，接下來就需要我們把它放大。

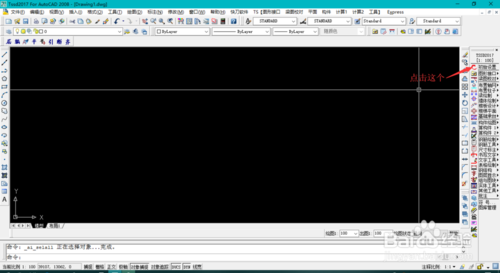

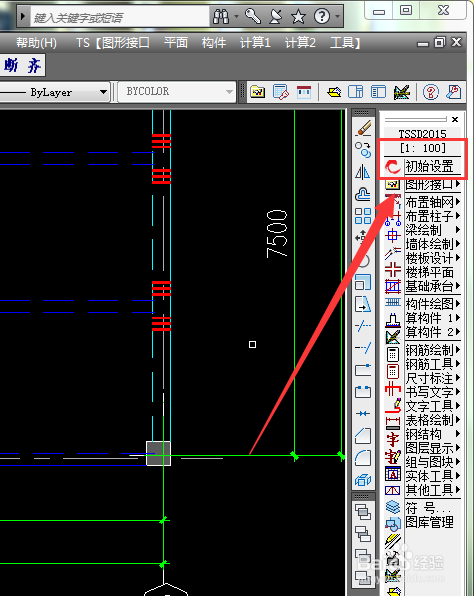

在軟件右邊有一個菜單選項（根據軟件版本不同，可能位置也有所差異），然后我們點擊第一個“初始設置”如下圖所示。

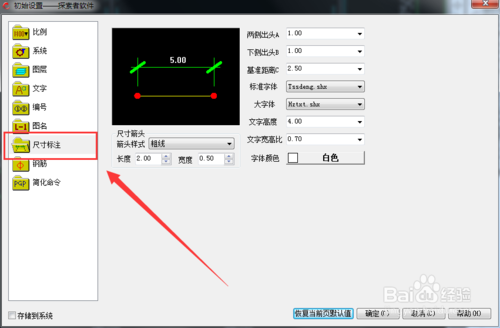

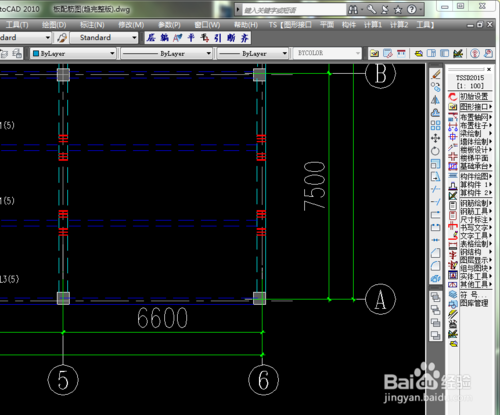

點擊“初始設置”進入設置頁面以后，然后我們點擊左邊的“尺寸標注”選項如下圖所示。

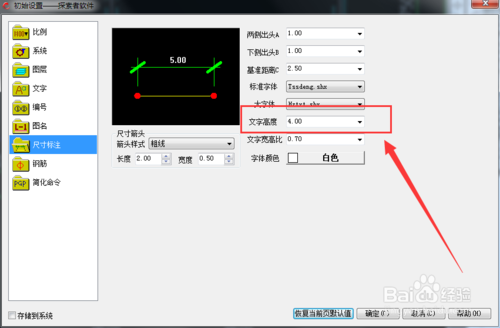

點擊“尺寸標注”以后，在右邊的設置頁面就可以看到有一個“字體高度”的設置，如下圖所示。

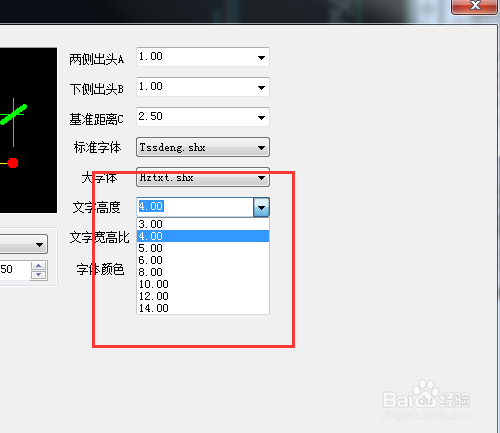

然后我們點擊字體高度，選擇要設置的字體高度即可，當然也可以自己手動輸入。

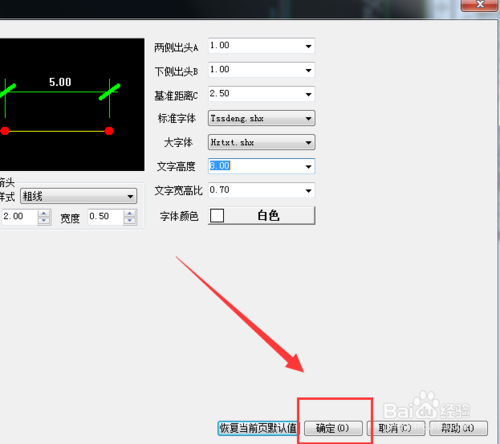

字體的高度設置完成以后，不要忘了點擊設置頁面下方的“確認”按鈕，如下圖所示，點擊確認按鈕以后就設置成功了。

設置完成以后大家就可以看到字體的大小已經改變了，如下圖。當然這個辦法同樣也可以把字體的大小改小，方法上同。

如何雙擊cad文件默認打開探索者？

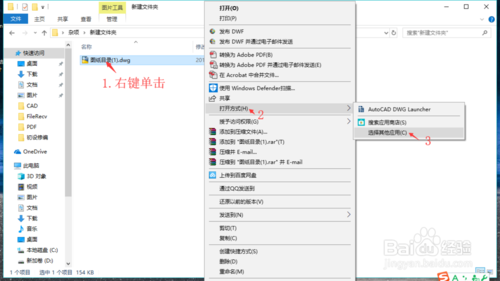

解決方法：方法一、右鍵單擊文件cad文件（.dwg），依次選擇“打開方式”，“選擇其他應用”。

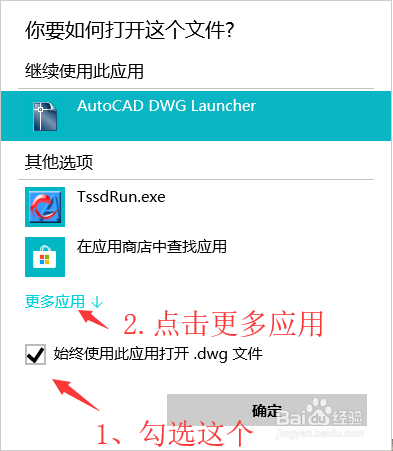

勾選“始終使用此應用打開.dwg文件”，然后選擇“更多應用↓”。

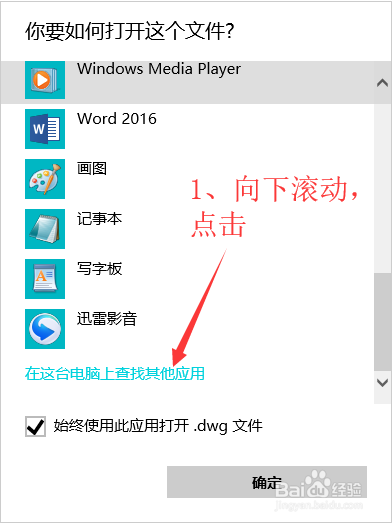

滾輪向下滾動到最后，選擇“在這臺電腦上查找其他應用”。

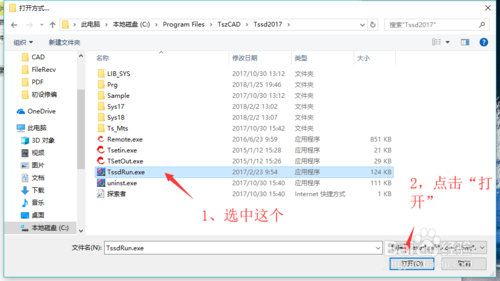

找到探索者的安裝目錄，選中“TssdRun.exe",然后選擇”打開“。這下就大功告成了。

方法二、打開探索者，鼠標在空白處“右鍵”，選擇“選項”。
在頂部選擇“文件”，然后按照下面圖片所示的操作即可。
