【軟件簡介】
MapGIS是中地?cái)?shù)碼集團的產品名稱,是中國具有完全自主知識版權的地理信息系統,是全球唯一的搭建式GIS數據中心集成開發平臺,實現遙感處理與GIS完全融合,支持空中、地上、地表、地下全空間真三維一體化的GIS開發平臺。【功能特點】
一、完善的實用服務1、圖形與表格的完美結合
2、不同方式投影變換
3、任意圖框自動生成
4、任意范圍圖形裁剪
5、高精度誤差校正
二、專業易用的數據采集
1、掃描矢量化,全站儀,gps...
2、野外測量數據直接錄入
3、標準的符號和編碼
4、多樣的測量方法和解析算法
三、強大實用的圖形功能
1、符合國標標準的多樣式輸出
2、提供兩百多種編輯功能
3、不同格式的相互轉換
4、出色的地圖投影變換
5、自動的拓?fù)涮幚?br />四、mapgis功能不斷完善
1、支持網絡功能在,實現數據共享
2、支持internet網上瀏覽查詢
3、數據表示精度大幅度提高
4、方便的二次開發
【快捷鍵介紹】
F4鍵(高程遞加)這個功能是供進行高程線矢量化時,為各條線的高程屬性進行賦值時使用的.在設置了高程矢量化參數后,每按一次F4鍵,當前高程值就遞加一個增量.
F5鍵(放大屏幕)
以當前光標為中心放大屏幕內容.
F6鍵(移動屏幕)
以當前光標為中心移動屏幕.
F7鍵(縮小屏幕)
以當前光標為中心縮小屏幕內容.
F8鍵(加點):
用來控制在矢量跟蹤過程中需要加點的操作.按一次F8鍵,就在當前光標處加一點.
F9鍵(退點):
用來控制在矢量跟蹤過程中需要退點的操作,每按一次F9鍵,就退一點.有時在手動跟蹤過程中,由于注釋等的影響,使跟蹤發生錯誤,這時通過按F9鍵,進行退點操作,消去跟蹤錯誤的點,再通過手動加點跟蹤,即可解決.
F11鍵(改向):
用來控制在矢量跟蹤過程中改變跟蹤方向的操作.按一次F11鍵,就轉到矢量線的另一端進行跟蹤.
F12鍵(抓線頭):
在矢量化一條線開始或結束時,可用F12功能鍵來捕捉需相連接的線頭.
“A”鍵---輸入線時:鎖定線頭或線尾 (輸入弧段:鎖定弧段頭或弧段尾)
“S”鍵---鎖定線中點 ( 鎖定弧段中點)
“D”鍵---靠近線的最近點__不加點)( 靠近弧段的最近點__不加點)
“F”鍵---靠近線的最近點__加點)(靠近弧段的最近點__加點)
“Ctrl” 鍵---封閉線或弧段(這個應該大多數人都知道)用法:按住 Ctrl + 鼠標右鍵
“Shift”鍵---鎖定線或弧段的折點(鼠標光標放在要鎖定的線上,靠近要鎖定的那端就行,接近也可以)用法:按住 Shift + 鼠標左鍵
【安裝教程】

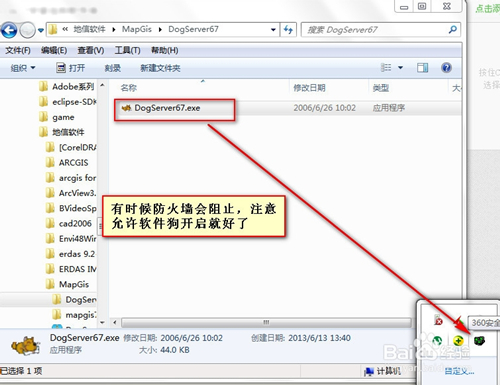

打開軟件狗,注意防火墻,可能會阻止打開

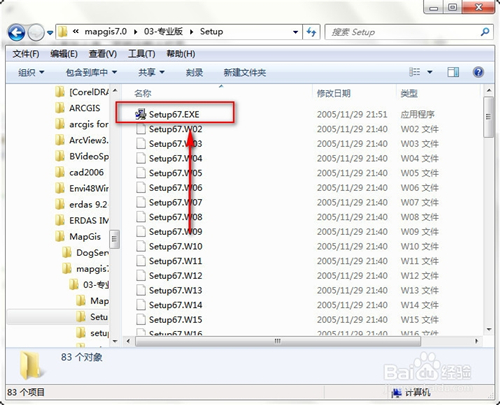

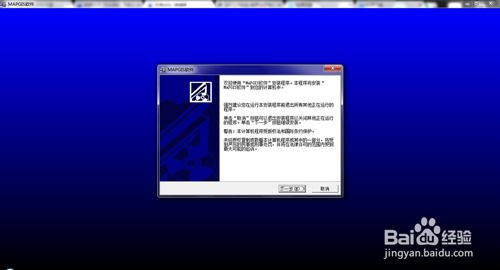

點擊SETUP67.EXE,如圖,進行mapgis安裝

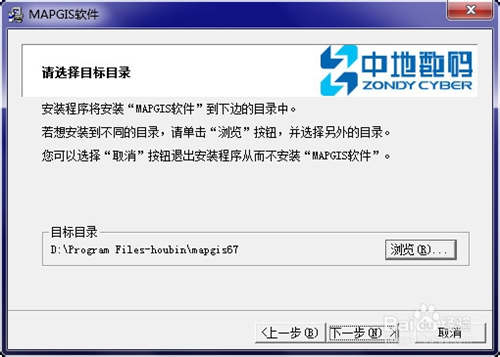

更改安裝目錄后,繼續下一步:

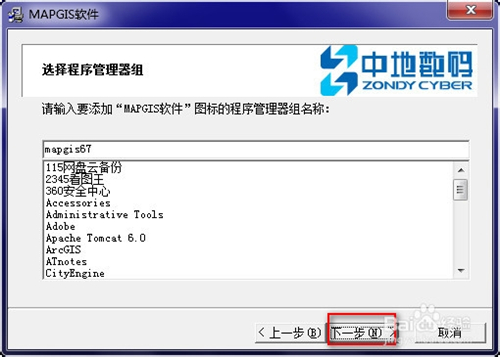

對已一些功能,如果不熟悉的話,就默認,不要更改,這里安裝完整的就默認,繼續下一步

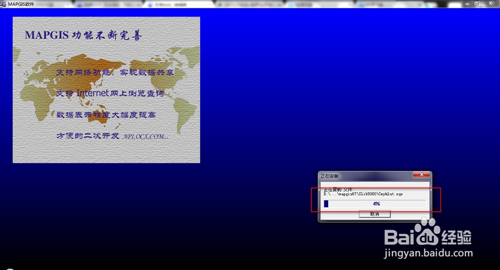

然后到安裝界面,安裝過程中……

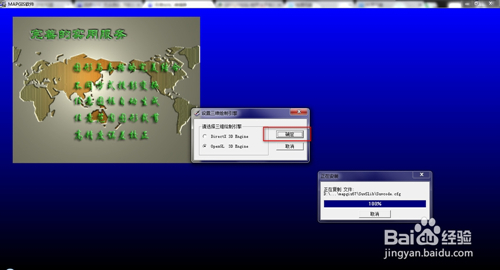

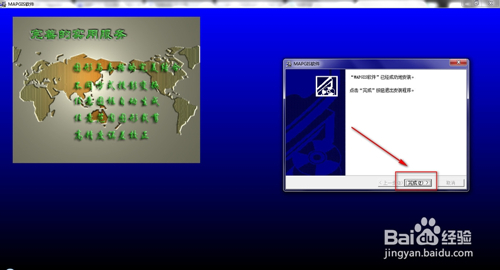

)安裝完成后,如圖:點擊確定(默認的即可),然后點擊完成安裝,如圖

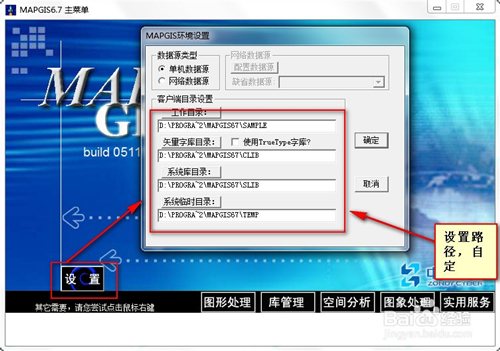

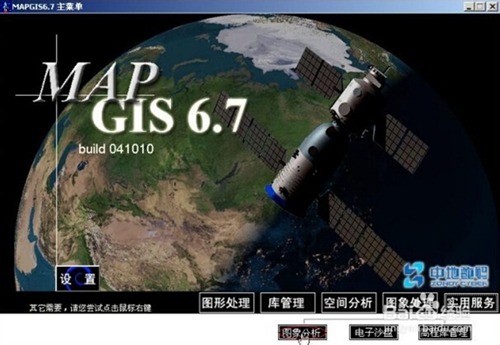

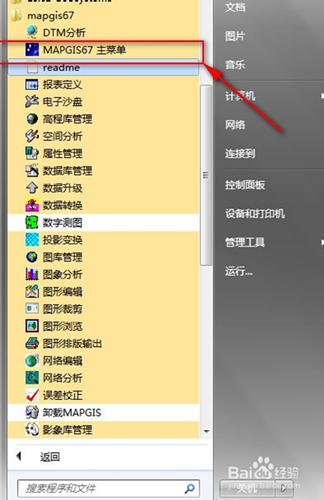

軟件就成功安裝完成了,現在打開mapgis,打開主窗口。點擊【設置】,修改存儲路徑,也可以使用默認,如圖

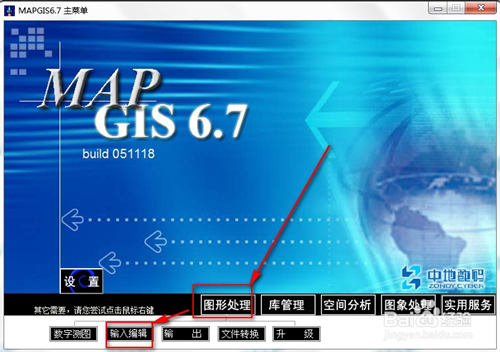

修改好設置后,選擇【圖形處理】模塊——【輸入編輯】子模塊——點擊打開,如圖,軟件成功破解完成!


【使用教程】
坐標轉換教程首先,打開狗和Mapgis軟件,選擇實用服務的投影變換;

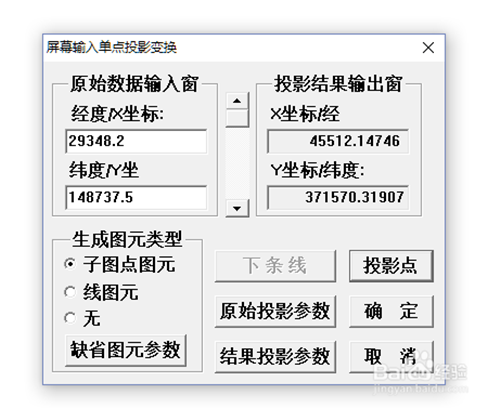

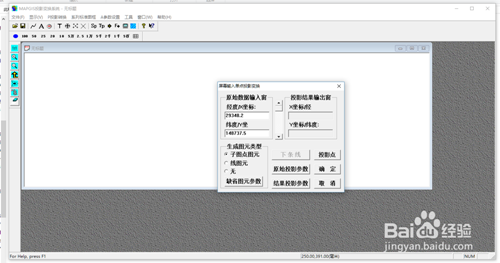

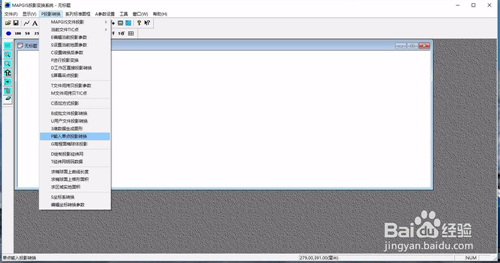

然后,在P投影變換中選擇P輸入單點投影變換;

在該窗口下,輸入六度帶1:2。5萬坐標

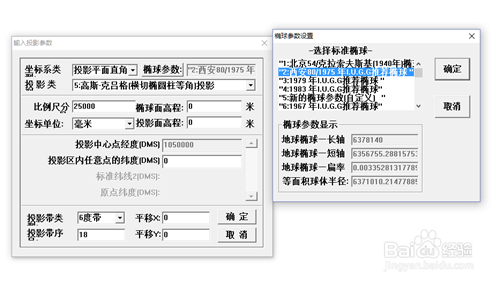

單擊原始投影參數。坐標系類別選擇投影平面直角,橢球參數選擇西安80/1975,投影類型選擇高斯-克呂格{橫切橢圓柱等角}投影,比例尺分母選擇輸入25000,坐標單位選擇毫米,橢球面高程為0m,投影帶類型為六度帶,投影帶序號為18。點擊確定

單擊結果投影參數。比例尺分母選擇輸入10000,投影帶類型為三度帶,投影帶序號為36,其余均與原始投影一致。點擊確定

單擊投影點。即可在投影結果輸出窗口看到轉換后的三度帶1:1萬坐標

新建工程矢量化教程

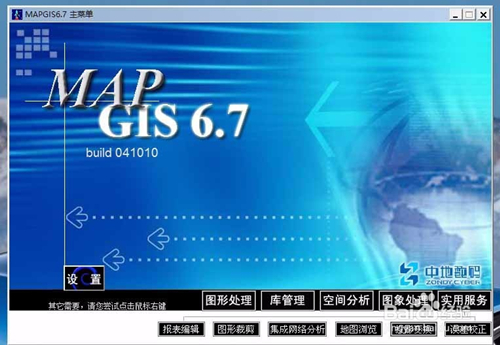

打開MapGIS,如下圖所示:

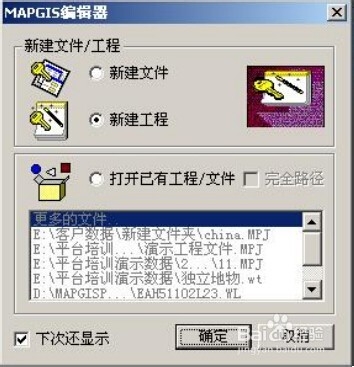

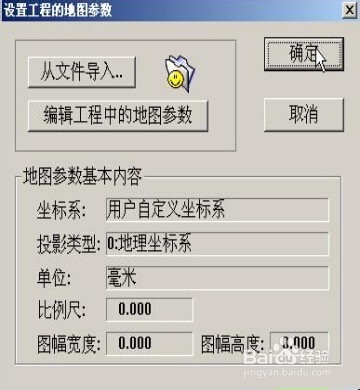

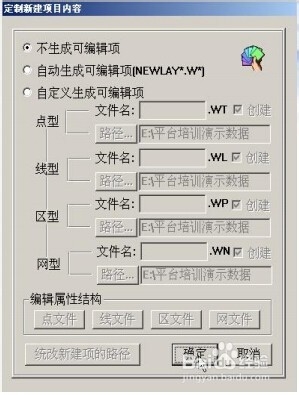

單擊”輸入編輯“子系統,在彈出的每個對話框中默認設置,依次單擊”確定“按鈕,新建一工程,如下圖所示:

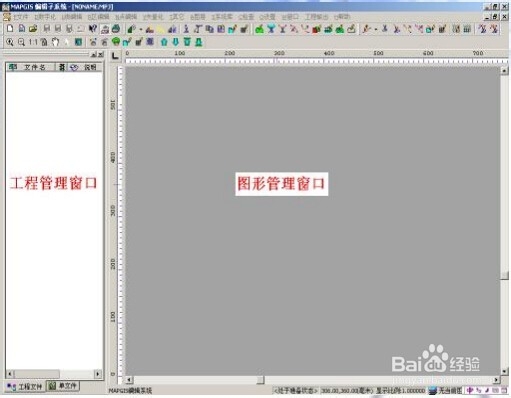

新建工程如下圖所示:

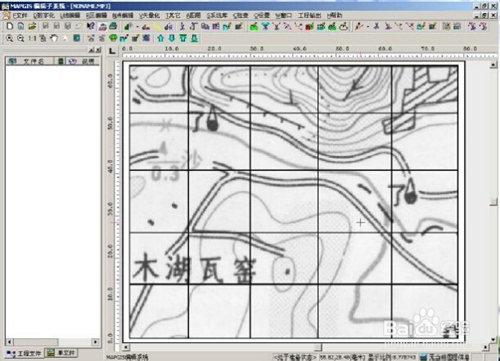

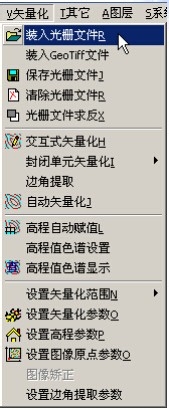

新建工程后,單擊”矢量化“菜單下的”裝入光柵文件“命令,裝入待矢量化的光柵文件,如下圖所示:


讀圖,分層,建點、線、面文件,這里以創建點文件為例,線、面文件創建方法類似,如下圖所示:

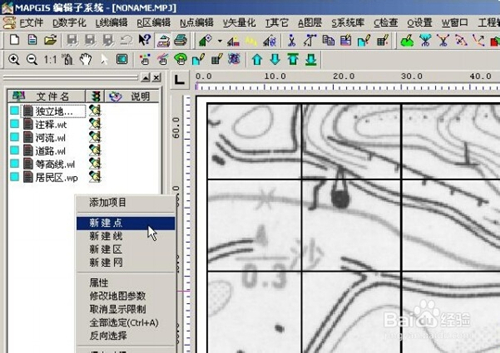

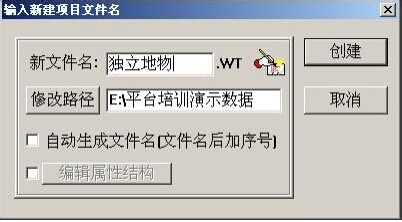

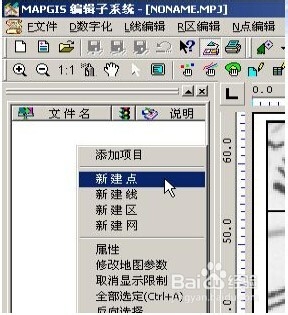

在左邊的工程管理窗口,單擊右鍵,在彈出的快捷鍵菜單中選擇”新建點“命令,彈出新建點文件對話框,命名后單擊”創建“按鈕即可,如下圖所示:

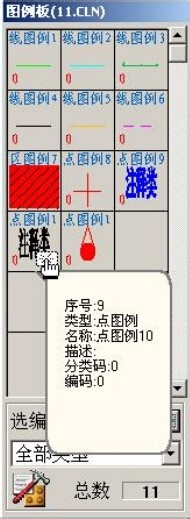

建圖例板,如下圖所示:
矢量化時,在輸入每一類圖元之前,都要進入菜單修改此類圖元的缺省參數,這樣無疑是重復操作,并且影像工作效率,為此,可以生成含有固定參數的工程圖例,系統將其放到圖例板中,在數據輸入時,直接拾取圖例板中某一圖元的固定參數,這樣可以靈活輸入。

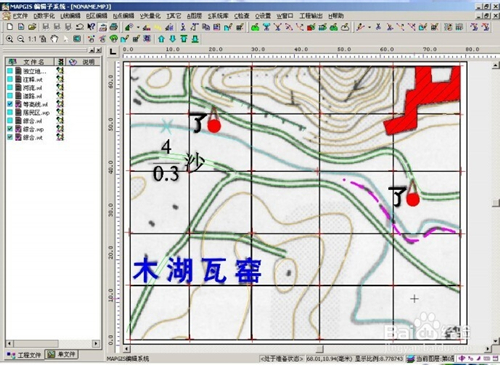

進行矢量化,結果如下圖所示:

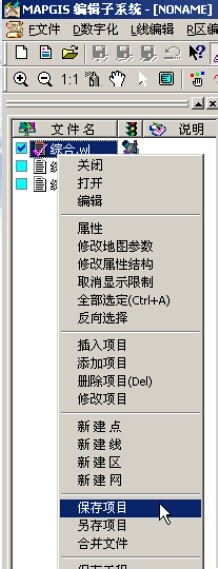

依次選中每個”處于當前編輯“狀態的文件,單擊右鍵,在彈出的快捷菜單中,選擇”保存項目“,如下圖所示:

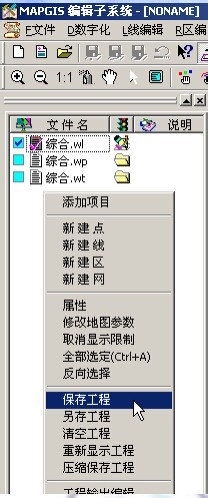

在左邊”工程管理“窗口中,單擊右鍵,在彈出的對話框中,選擇”保存工程“,如下圖所示:

【更新日志】
mapgis6.7破解版主要更正了上一版本中輸出等方面的一些問題外,主要在數字測圖、高程庫系統、電子沙盤系統和DTM系統作了重大改進.具體介紹如下:一、數字測圖
1.1 數字測圖新增系統
數字測圖系統在原有的基礎上相繼開發推出了
[1] 地形測量系統
[2] 房產測量系統
[3] 地籍測量系統
[4] 測量控制點信息管理系統
[5] 測量平差系統
[6] 測量數據管理系統
[7] 測量成果三維可視化系統
【具體功能見相應系統介紹】
1.2 地形、地籍測量系統
下面主要介紹地形、地籍測量系統的改進及新增功能:
1、修正上一版本使用中發現的Bug;
2、增加滾輪窗口操作(放大、縮小、移動);
3、增加住戶地物,并且提供一些編輯、注記、計算的功能;
4、增加住戶樓層表的編輯、更新、輸出功能;
5、工具欄、菜單進行了調整;
6、增加“選項”菜單;
7、符號箱和新建地物合二為一,并進行優化;
8、拾取地物編碼后就立即開始新建地物;
9、新建地物時,輸入編碼后可自動跳轉到所對應的屬性類型;
10、新建地物用開關控制是否可以自由加點;
11、從底圖提取生成地物;
12、mpj分層提取測圖圖形數據到mpj,層和文件的對應關系和已有文件而定;
13、按地物范圍提取地物到mpj工程;
14、在捕捉的基礎上增加求的功能,在新建地物時提供了部分解析功能;
15、MPJ增加捕捉功能,可以捕捉點文件(WT)上的點;
16、修正重合地物無法選擇的錯誤;
17、刪除地物時刪除解析點;
18、退點時刪除解析點;
19、增加修測底圖菜單;
20、修測增加宗地底圖(MPJ)的結點顯示,移動功能;
21、增加自動分層輸出功能;可自定義哪些層輸出到哪些文件;
22、批量圖幅輸出;
23、輸入距離進行地物移邊;
24、添加右鍵菜單增強地物操作功能;
25、增加移動一邊調整面積,根據面積調整點功能;
26、地物上移點、移邊的功能,并且可以即時顯示面積在狀態欄;
27、鼠標移動到地物上時在狀態欄上顯示編碼屬性等信息;
28、選擇地物連接生成新的地物,聯接地物增加根據最近點連接功能;
29、增加屬性掛接功能;
30、增加地物查錯功能,檢查測點數為零或者構成地物測點不存在的地物;
31、根據屬性類型查詢地物;
32、改善新建宗地功能;
33、宗地屬性增加權屬性 (國有 集體);
34、界址點增加點位屬性 (房角 墻角);
35、宗地邊長應該標在外邊,且統一字頭北和西;
36、注記界址點號時可以象高程注記一樣可以選擇橫、縱偏移和向外
37、地籍報表輸出增加excel表格模板輸出功能;
38、宗地、房屋、住戶改動后相互屬性更新;
39、增加按宗地號、戶主等條件查詢宗地,并使查詢宗地出現在當前窗口中;
40、增加注記宗地信息功能,可以選擇注記的方式;
41、測點增加比高屬性;
42、等高線特征線的獲取時,如果有無效高程點則求平均;
43、支持高程注記散布及條件注記功能:注記高程時,高程為9999的解析點應不注記,注記高程可以按間隔距離多少米平均注記;
44、增加優化三角網、刪除無效三角形功能;

二、高程庫系統新增功能
1. 引入數據層的概念,支持?jǐn)?shù)據層的目錄管理,包括對某一數據層的重命名、復制和刪除等操作.
2. 數據類型同時支持32位浮點型和整型,前者用于連續分布的數據(如地形數據),后者可用于不連續分布數據(如柵格統計分類結果數據).
3. 數據層平移變換,允許在不改變數據的基礎上,修改原始數據層的起始坐標和網格分辨率.
4. 數據層之間的數學運算及條件選取功能.
5. 數據層中有效值與無效值之間的條件轉換功能.
6. 數據層的濾波處理功能,提供均值低通、高通增強和自定義濾波算子三種方式可選.
7. 數據層中像元的累積操作,包括累加+=、累減-=、累乘*=、累除/=等操作.
8. 數據層中像元的聚集分析操作,提供原始分辨率修改/不修改兩種方式;前者是一種不通過重采樣方式提取較粗分辨率數據的方法;后者則根據分塊區域內的統計結果,去修改原始分塊區域的值.
9. 數據層中像元的鄰域統計分析操作,通過一定大小窗口在原始數據上的滑動,根據窗口內的統計結果,修改原始像元的值.
10. 根據分類數據層,根據分類區域的統計結果,修改原始數據層對應區域的值.
11. 地形因子計算功能:新增曲率的計算.
12. 提供柵格數據層與矢量區域之間的相互轉換功能.
13.對整型數據層增加VAT(屬性值表)的創建、瀏覽、條件提取等功能.
14.整型數據層的區域幾何統計(面積、周長、厚度、質心)功能、小區過濾功能和區域分組功能.

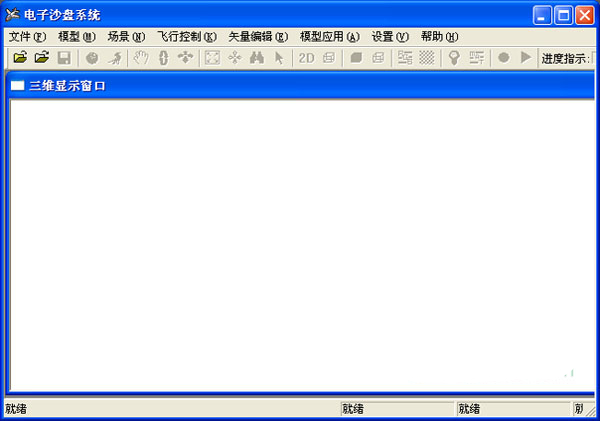

三、mapgis6.7電子沙盤系統新增功能
1. 支持紋理壓縮,漫游速度提高,系統支持大場景紋理數據的能力增強;
2. 增加“全景顯示”,用戶可通過鼠標完成模型的平移、旋轉和縮放,調整到最佳觀察效果;
3. 增加“矢量紋理生成”,對大范圍場景的矢量疊加需求,可通過此功能將矢量柵格化后疊于地表模型表面,加快顯示速度.

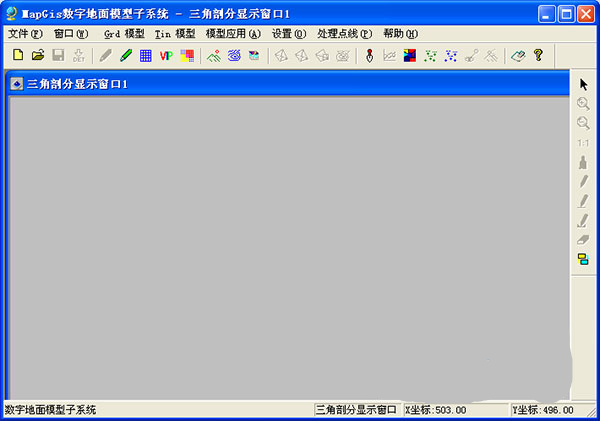

四、DTM系統新增功能
基于MAPGIS三維顯示平臺實現新版的三維顯示窗口,主要功能包括:
1.支持電子沙盤系統中現有的功能,同時引入三維顯示平臺的部分功能.
2.支持Tin和Grd數據的三維顯示,繪制速度提高.
3.將矢量線以三維實體的形式進行疊加,消除線穿越地表的現象,繪制效果較好(尤其是等高線數據).
