CAXA 3D實體設計2018破解版下載64位是一款專注于工業設計的三維設計軟件。caxa實體設計2018破解版采用協同創新設計和參數化設計雙模式設計方式，內置獨特的三維球工具，可以實現更加靈活專業的操作，幫助用戶快速構建3D模型，同時內置的專業動畫、渲染模塊，使得提升設計效果更加突出。

CAXA 3D實體設計是集創新設計、工程設計、協同設計于一體的新一代3D CAD系統解決方案。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身，而不是軟件使用的技巧。

【基本介紹】

CAXA3D實體設計是一套面向工業的三維設計軟件，它突出地體現了新一代CAD技術以創新設計為發展方向的特點。以完全的Windows界面，提供了一套簡單、易學的全三維設計工具。它能為您的企業快速的完成新產品設計，響應客戶的個性化需要提供有力的幫助。

【軟件特點】

易學易用
獨特的三維球工具為不同三維對象的復雜變換提供靈活、便捷的操作方式；通過對點、線、面等特征的智能捕捉，直接用鼠標拖動設計元素進行設計，實現對特征尺寸、輪廓形狀和獨立表面位置動態編輯。

快速設計
提供了豐富的符合新國標的零件庫，可以通參數驅動的方式快速生成標準件，通過參數化與系列件變型設計的機制，輕松地進行系列件參數化設計。

雙模式設計方式
突破傳統3D軟件單一設計思維的制約，同時支持協同創新設計模式和工程設計（參數化設計）模式，大幅提高新產品開發的設計效率，工程模式符合其它主流3D軟件的操作習慣和設計思想，方便修改。

兼容協同
業內領先的數據交互能力，兼容各種主流的3D軟件，支持多種常用中間格式數據的轉換，特別支持DXF/DWG、Pro/E、CATIA、UG、SolidWorks、Inventor等系統的三維數據文件，并實現特征識別、編輯修改和裝配；無縫集成CAXA電子圖板作為2D設計環境，在三維設計環境中可直接讀取工程圖數據，不再需要獨立的二維CAD。

【軟件功能】

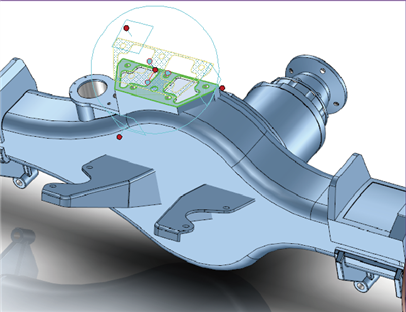

三維球工具
“萬能”的三維球工具，為各種三維對象的復雜變換提供了靈活、便捷的操作。70%以上的設計操作，都可以借助三維球工具來實現，解決操作、修改麻煩等問題，設計更加輕松高效。


標準件圖庫及系列件變型設計機制
實體設計提供大量三維標準件，包羅數以萬計的符合新國標的2D零件庫和構件庫，輕觸鼠標進行拖放，即可快速得到標準件。此外，可利用參數化與系列件變型設計的機制，輕松地進行系列件參數化設計。


3D與2D完美融合
CAXA3D實體設計直接嵌入最新的電子圖板作為2D設計環境，在同一軟件環境下輕松進行3D和2D設計，不再需要任何獨立的二維軟件。

零件設計
CAXA3D實體設計是唯一具有創新模式和工程模式兩種幾何建模方式的三維CAD軟件，既可以幫助用戶快速構建3D模型，又能方便進行基于歷史特征的全參數化設計，零件設計中的任何變化，都可以反映到裝配模型和工程圖文件中，確保數據的一致性和準確性。

曲面造型及處理
多樣的曲面造型及處理方式，強大曲面編輯功能，能夠?qū)崿F(xiàn)各種高品質復雜曲面及實體曲面混合造型的設計要求。


產品虛擬裝配設計
支持零/部件的裝配間隙檢查、干涉檢查、物理屬性計算，裝配工藝的動態仿真檢查與機構運動狀態的動態仿真檢查，產品爆炸圖的生成，及3D BOM的生成等。


智能裝配
快速方便的智能裝配功能，通過設置附著點進行智能裝配。結合設計元素庫和參數化的變型設計功能實現參數化的智能裝配，并確保每個零件的位置正確，大幅提高工作效率。


大裝配模式
2018版本在處理大型裝配體的性能上大幅提高，使用大裝配模式可以顯著提高在進行大型裝配體設計時的運行效率和顯示速度。

鈑金零件設計
提供強大的鈑金圖素庫，以及豐富的壓形和沖裁圖素庫，提供草圖編輯、鈑金裁剪、封閉角處理、用戶板材設定和鈑金自動展開計算等功能。新版本增加了放樣鈑金、沖壓鈑金工具、實體面轉換鈑金等功能。

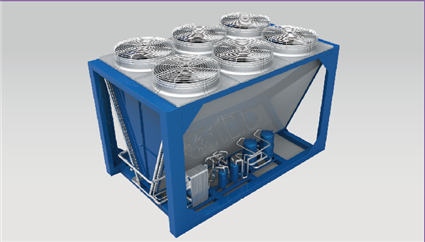

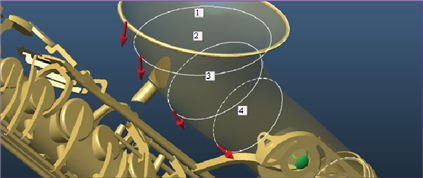

動畫、渲染
使用CAXA3D實體設計內置的專業動畫、渲染模塊可為銷售、營銷、客服、培訓、技術支持和制造等領域的客戶提供所需的對應資料。


CAE

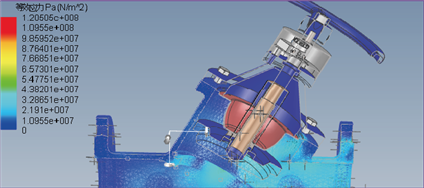

CAXA CAE使用了SefeaTM （Strain-Enriched FEA，富有限元分析）技術，計算快、精度高、結果可靠，大幅度降低計算成本，幫助入門級用戶達到專家級用戶的分析精度。

【安裝教程】

1、下載解壓，得到caxa 3d實體設計2018原程序和破解補丁文件；

2、雙擊文件“setup.exe”選擇安裝32位或64位；

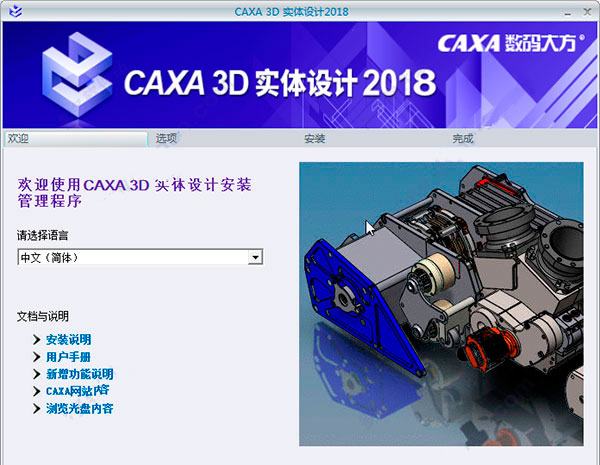

3、選擇中文簡體，還可以查看安裝說明，用戶手冊，新增功能等；

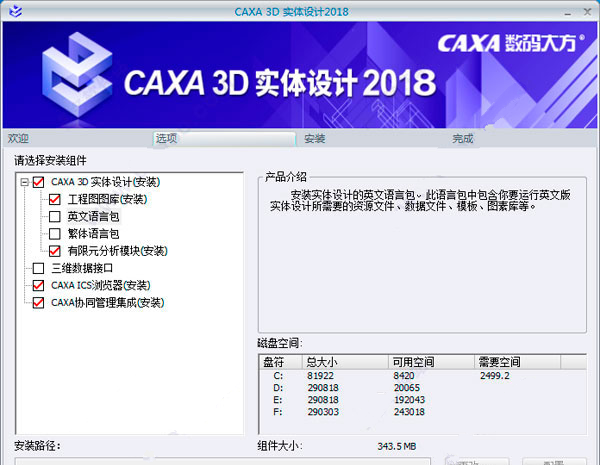

4、選擇安裝組件，包括caxa 3d實體設計、工程圖圖庫，語言包，三維數據接口，caxa ics瀏覽器等，建議全部安裝；


5、正在安裝，請耐心等待一會兒；

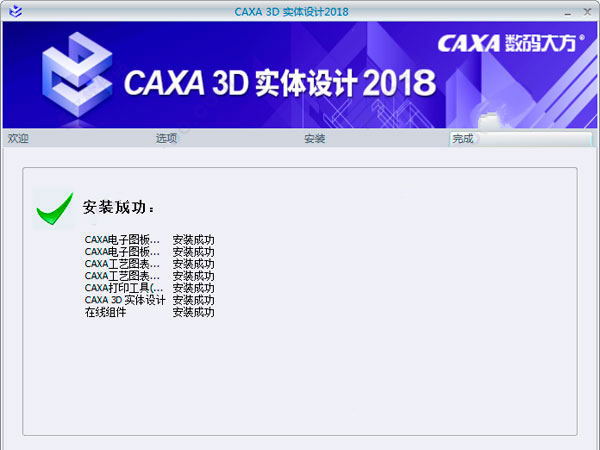

6、成功安裝后，先不要運行程序；

【破解方法】

將軟件包中的caxa 3d實體設計2018破解補丁打開，選擇你安裝的32位或64位版本，點擊go按紐；


caxa 3d實體設計2018破解成功，用戶可以無限制免費使用。

【使用教程】

CAXA實體設計中的裝配定位使用教程
CAXA實體設計（三維CAD）中的裝配定位方式多種多樣：既有三維CAD軟件常用的約束裝配，還有三維球、無約束、附著點等更加方便快捷的定位方式。下面的示例中我們將分別使用這幾種裝配方式定位。

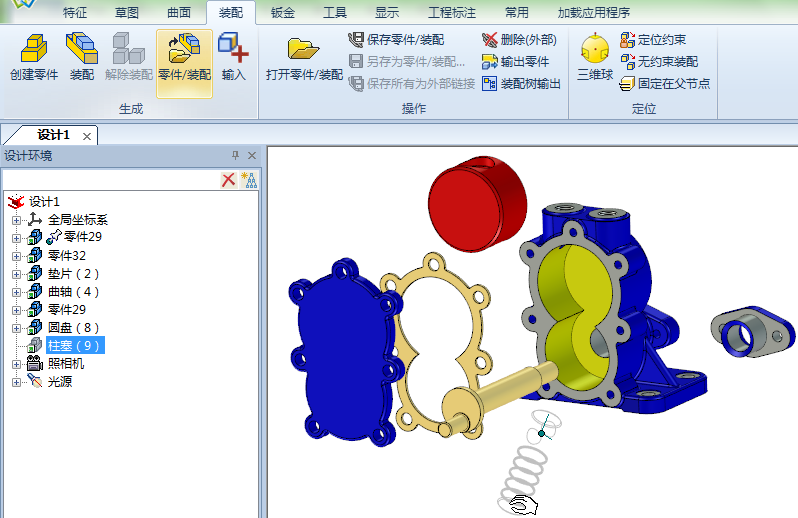

1. 首先使用“裝配”功能區中的“插入零件/裝配”功能，將偏心柱塞泵中的各零件插入。如圖所示，插入零件可以隨鼠標移動，點擊鼠標左鍵確定零件放置位置。


2. 使用約束定位方式對柱塞泵中參與機構運動的零件進行定位。約束定位可生成一種永恒的約束。

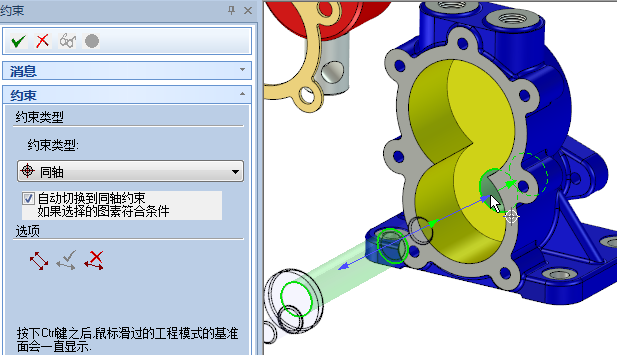

單擊“定位約束”按鈕，左鍵選擇柱塞軸，“約束類型”自動調整為“同軸”，然后用鼠標左鍵選擇圓盤孔，如圖所示。


鼠標形象提示此時可以按左鍵確認此約束，如果不正確可以按右鍵取消此約束。

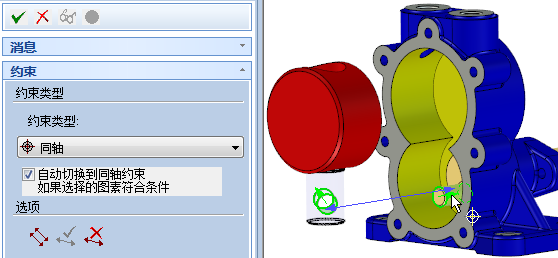

同樣選擇曲軸的主軸部分與泵體對應圓孔做同軸約束定位。

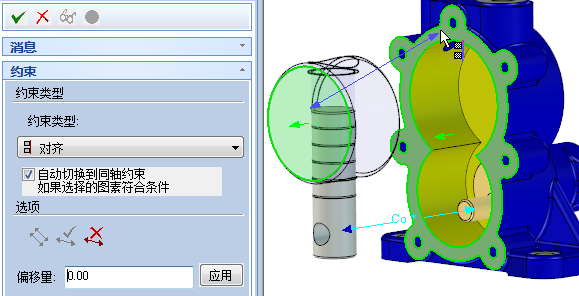

將曲軸大圓柱底面與泵體內表面做貼合約束。


圓盤軸與泵體大孔軸同軸。


柱塞孔軸與曲軸小偏心軸同軸。


圓盤表面與泵體前表面對齊。
注：實體設計2013版中可以設置偏移量。

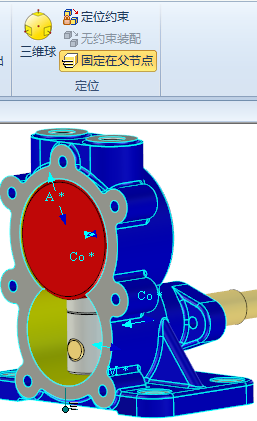

選擇泵體，單擊“固定在父節點”按鈕，這樣泵體零件位置為固定。

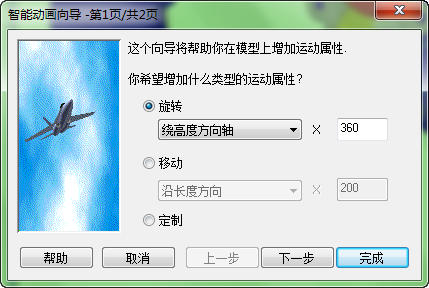

3. 選中曲軸，然后單擊“動畫”功能區中的“添加新路徑”按鈕，定位錨為動畫的參考點，給曲軸添加一個繞高度軸的360度旋轉。

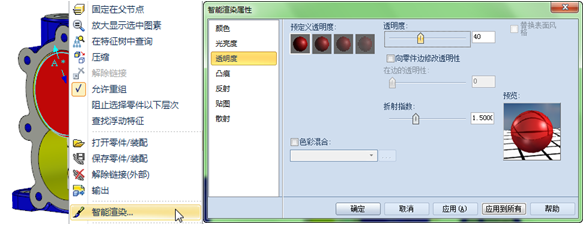

4. 為了能看清柱塞在圓盤中的運動，設置圓盤為半透明。選中圓盤，右鍵單擊，從彈出菜單中選擇“智能渲染”，在“透明度”選項卡中將透明度的值設置為40.

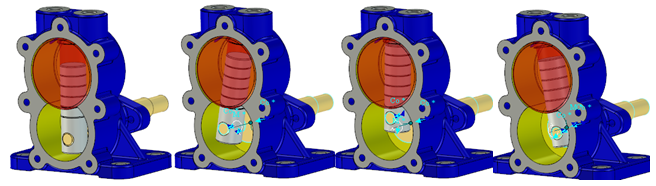

5. 依次單擊“智能動畫”功能區中的“打開”、“播放”按鈕，可觀察到曲軸、柱塞和圓盤的運動如圖所示。


6. 剩下的墊片、側蓋與后蓋，不需要參與機構運動，所以使用更為便捷的三維球、無約束裝配進行定位。

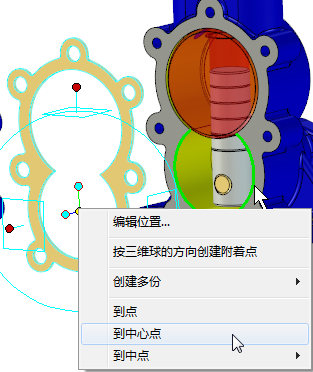

選擇墊片，打開三維球工具，將三維球位置調整到一些方便與泵體前表面對齊的特殊點，比如如圖所示的圓孔中心。右鍵單擊三維球的中心控制柄，從彈出菜單中選擇“到中心點”，然后左鍵選擇泵體上的對應圓即可定位。


選擇側蓋，單擊“無約束裝配”按鈕，選擇側蓋上一特殊點，比如如圖所示的圓中心，然后將鼠標移動到目標零件墊片的對應位置，如果藍色輪廓顯示的側蓋位置不合適，可以單擊Tab鍵反向，預顯位置合適時單擊左鍵確認此次定位。


同樣無約束方法定位法蘭蓋，如圖所示。


至此，使用約束裝配將偏心柱塞泵中參與機構運動的零件進行了定位，使用三維球和無約束更快地將其余零件進行了定位。由此可見CAXA實體設計（三維CAD）的多種定位方式，可根據需要靈活方便地選擇，快速進行裝配定位。

CAXA 3D實體設計如何建立設計元素庫

第一， 拾取“常用”菜單欄下面的“新建”按鈕如圖1，當我們點擊以后會在原我們右邊的設計元素庫處彈出一個空白的設計元素庫如圖2。


第二， 我們?cè)谠O(shè)計產品的時候也是需要分門別類的所以建立設計元素庫的時候也要遵循一些原則，我們可以多建庫來以免使用的時候找不到或者花費大力氣來找。這是一個溫馨提示喲。接下來進入我們的正題下一步的操作。就是將我們繪制好的圖形，依次用鼠標左鍵的拖拽方式拖入到咱們的設計元素庫中最好命名或者以咱們自己企業內部的代號來命名也便于查詢。拖入新建元素庫中的效果如圖3所示?，F(xiàn)在我們將制定好的元素庫通過如圖1所示的常用菜單欄下的保存下的另存為如圖4，另存到我們的指定文件夾中并修改為特定的名稱。如下圖5所示。這個元素庫在我們重新打開軟件的時候是不在設計元素庫顯示的，如果我們需要使用到此元素庫，就在“常用”菜單欄下的“打開”按鈕下找到我們指定的文件夾和文件打開即可使用。


CAXA 3D實體設計六向?qū)Ч芙＝坛?/span>
1、創建一工程模式零件，旋轉生成新零件：
選擇XY 平面基準平面做一個半徑為R50的圓。


選擇角度選擇360°，選擇增料，預覽生成一個如下圖的球體，如圖。


2、右建點選六通管，選擇激活，這樣在取消激活前，所有的操作生成的特征都是該零件的子特征。如圖：


3、選擇放樣特征，在輪廓選項選擇XY平面為草繪平面，繪制如圖所示的圓，R為20，然后完成草繪。

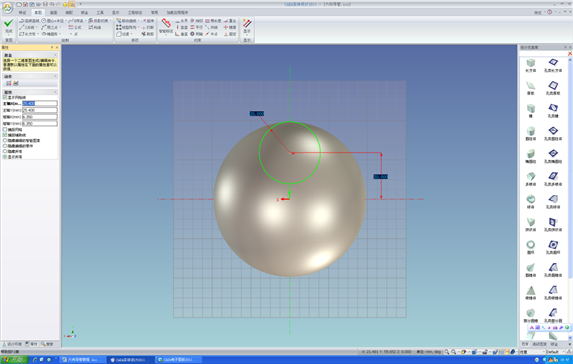

4、繼續選擇XY平面為草繪圖平面，進入草繪界面，然后按快捷鍵F10激活三維球工具,利用三維球?qū)⒉堇L平面往垂直遠離球心方向移動65，如圖。

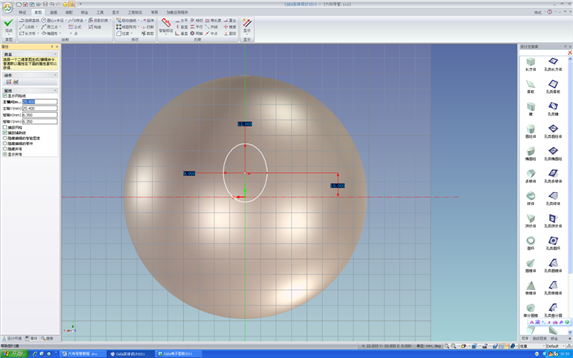

5、再次按快捷鍵F10取消三維球，繪制如圖的橢圓

這一步要強調的是，在別的3D軟件里，都必須先做等距的基準平面當成草繪平面，或者輸入第二個放樣面的深度，而CAXA實體設計可以在事先不用考慮基準面的具體位置，在繪制草圖的時候，根據需要，用三維球任意定位基準平面的位置，這一點是CAXA三維球的靈活之處）

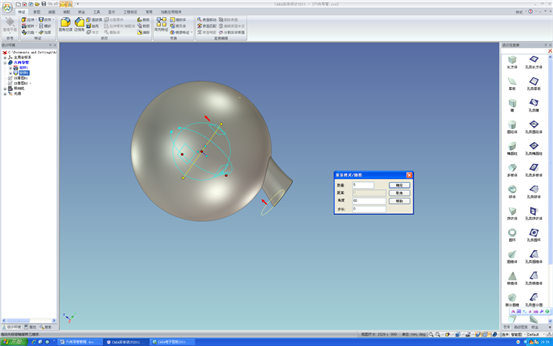

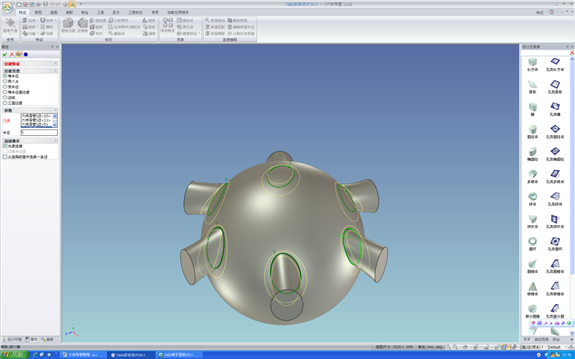

6、用三維球拷貝5個放樣特征如圖


7、分別倒圓角


8、抽殼：選擇抽殼命令，然后選擇放樣體表面為開放面，厚度為1.5，如圖。

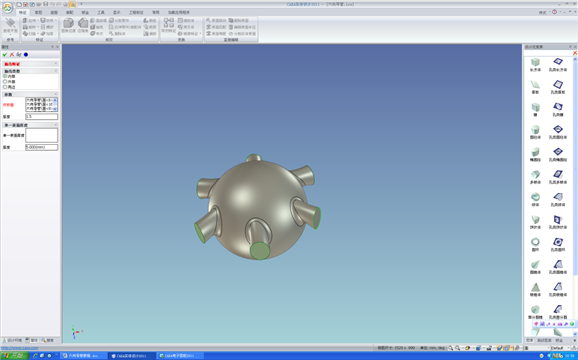

完成抽殼后，整個建模已經完成，效果如圖。

【常見問題】

CAXA實體設計如何顯示三維球約束尺寸？
當拖動三維球約束尺寸沒有顯示時，解決的方法：在三維球內部的空白處，右擊鼠標，在彈出式菜單上將“顯示約束尺寸”處打勾。

CAXA實體設計如何顯示三維球約束尺寸？
方法一：按空格鍵切換三維球的兩種狀態
方法二：右鍵點擊三維球選擇“僅定位三維球（空格鍵）”

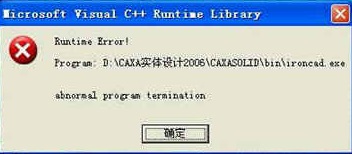

CAXA實體設計正常安裝為什么運行軟件后提示錯誤？

該臺計算機可能以往裝過CAXASOLID或ironcad。處理辦法：
1.運用查找，如找到ironcad.tbc刪除。
2.如果沒有ironcad.tbc或刪除后，仍有問題的化，嘗試，卸載CAXASOLID,
3.檢查hkey_local_machine和hkey_current_user下的software下的ironcad.項，刪除她（請先將注冊表備份，或者您對注冊表不熟悉請不要嘗試）
4.重裝實體設計。
一般情況下，不要?jiǎng)h除ironcad.tbc，在出現異常情況時，第一個反映就是去刪ironcad.tbc
