【基本介紹】
Pro/Engineer操作軟件是美國參數技術公司(PTC)旗下的CAD/CAM/CAE一體化的三維軟件。Pro/Engineer軟件以參數化著稱,是參數化技術的最早應用者,在目前的三維造型軟件領域中占有著重要地位。Pro/Engineer作為當今世界機械CAD/CAE/CAM領域的新標準而得到業界的認可和推廣,是現今主流的CAD/CAM/CAE軟件之一,特別是在國內產品設計領域占據重要位置。Pro/Engineer是一個功能定義系統,即造型是通過各種不同的設計專用功能來實現,其中包括:筋(Ribs)、槽(Slots)、倒角(Chamfers)和抽殼(Shells)等,采用這種手段來建立形體,對于工程師來說是更自然,更直觀,無需采用復雜的幾何設計方式。這系統的參數比功能是采用符號式的賦予形體尺寸,不象其他系統是直接指定一些固定數值于形體,這樣工程師可任意建立形體上的尺寸和功能之間的關系,任何一個參數改變,其他相關的特征也會自動修正。這種功能使得修改更為方便和可令設計優化更趨完美。造型不單可以在屏幕上顯示,還可傳送到繪圖機上或一些支持Postscript格式的彩色打印機。Pro/Engineer還可輸出三維和二維圖形給予其他應用軟件,諸如有限元分析及后置處理等,這都是通過標準數據交換格式來實現,用戶更可配上 Pro/Engineer軟件的其它模塊或自行利用 C語言編程,以增強軟件的功能。它在單用戶環境下(沒有任何附加模塊)具有大部分的設計能力,組裝能力(運動分析、人機工程分析)和工程制圖能力(不包括ANSI, ISO, DIN或 JIS標準),并且支持符合工業標準的繪圖儀(HP,HPGL)和黑白及彩色打印機的二維和三維圖形輸出。
【軟件特性】
Pro/E第一個提出了參數化設計的概念,并且采用了單一數據庫來解決特征的相關性問題。另外,它采用模塊化方式,用戶可以根據自身的需要進行選擇,而不必安裝所有模塊。Pro/E的基于特征方式,能夠將設計至生產全過程集成到一起,實現并行工程設計。它不但可以應用于工作站,而且也可以應用到單機上。Pro/E采用了模塊方式,可以分別進行草圖繪制、零件制作、裝配設計、鈑金設計、加工處理等,保證用戶可以按照自己的需要進行選擇使用。
1.參數化設計
相對于產品而言,我們可以把它看成幾何模型,而無論多么復雜的幾何模型,都可以分解成有限數量的構成特征,而每一種構成特征,都可以用有限的參數完全約束,這就是參數化的基本概念。但是無法在零件模塊下隱藏實體特征。
2.基于特征建模
Pro/E是基于特征的實體模型化系統,工程設計人員采用具有智能特性的基于特征的功能去生成模型,如腔、殼、倒角及圓角,您可以隨意勾畫草圖,輕易改變模型。這一功能特性給工程設計者提供了在設計上從未有過的簡易和靈活。
3.單一數據庫(全相關)
Pro/Engineer是建立在統一基層上的數據庫上,不像一些傳統的CAD/CAM系統建立在多個數據庫上。所謂單一數據庫,就是工程中的資料全部來自一個庫,使得每一個獨立用戶在為一件產品造型而工作,不管他是哪一個部門的。換言之,在整個設計過程的任何一處發生改動,亦可以前后反應在整個設計過程的相關環節上。例如,一旦工程詳圖有改變,NC(數控)工具路徑也會自動更新;組裝工程圖如有任何變動,也完全同樣反應在整個三維模型上。這種獨特的數據結構與工程設計的完整的結合,使得一件產品的設計結合起來。這一優點,使得設計更優化,成品質量更高,產品能更好地推向市場,價格也更便宜。

【基本功能】
1.特征驅動(例如:凸臺、槽、倒角、腔、殼等);2.參數化(參數=尺寸、圖樣中的特征、載荷、邊界條件等);
3.通過零件的特征值之間,載荷/邊界條件與特征參數之間(如表面積等)的關系來進行設計;
4.支持大型、復雜組合件的設計(規則排列的系列組件,交替排列,Pro/PROGRAM的各種能用零件設計的程序化方法等)。
5.貫穿所有應用的完全相關性(任何一個地方的變動都將引起與之有關的每個地方變動)。其它輔助模塊將進一步提高擴展Pro/ENGINEER的基本功能。
【軟件亮點】
1、全局設計過程的改進加快詳細設計過程
利用新的AutoRoundTM功能、改善的裝配性能、直接曲面編輯、增強的數據交換、新的JT支持、特征識別和自動化3D繪圖注釋功能,更快地創建簡單和復雜的設計
改善設計外包過程
用新的數字權限管理功能保護重要的設計數據
改善檢驗和認證過程
利用新的公差分析、改善的網格化、對非線性材料的支持、更好的結果分析及更智能的診斷功能,更快、更輕松地分析設計
優化制造業的工具和工廠設備的設計過程
利用易于使用、功能強大的過程管理器在Pro/ENGINEER中定義刀具路徑、創建注釋特征和執行其他關鍵的功能,簡化和自動化將工程設計轉變?yōu)橹圃爝^程的步驟
2、機電設計的改進
更快速的詳細設計
利用智能、自動化的功能添加和布置帶狀電纜,更快地創建機電設計
更快速的ECAD-MCAD設計協作
利用MCAD和ECAD設計之間新的接口加速設計的協作。自動識別增量變更,并在MCAD和ECAD電路板設計之間交叉突出顯示。
【安裝教程】
首先呢介紹一下Pro/Engineer 5.0只能安裝在C盤當中,其他的盤無法安裝!安裝包文件夾名稱不能有中文、安裝路徑也不能有中文!

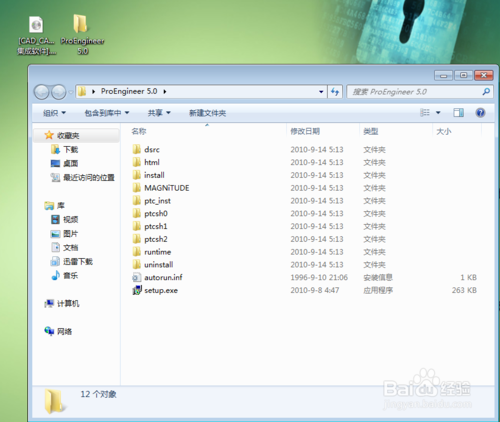

首先呢我安裝包放在桌面上,我打開讓你們看一下里的內容,如下圖:

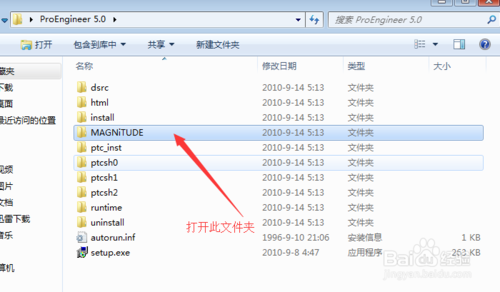

以下安裝方法可要看仔細了??!打開 MAGNiTUDE 文件夾,如下圖:

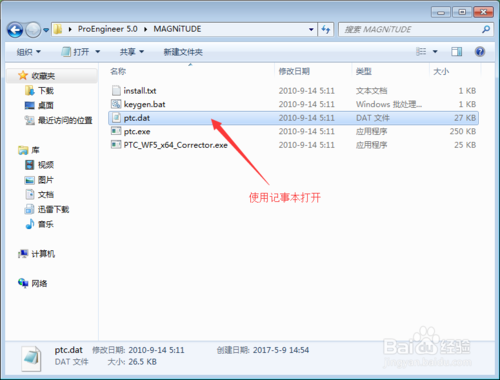

然后雙擊 ptc.dat 使用記事本打開,如下圖:

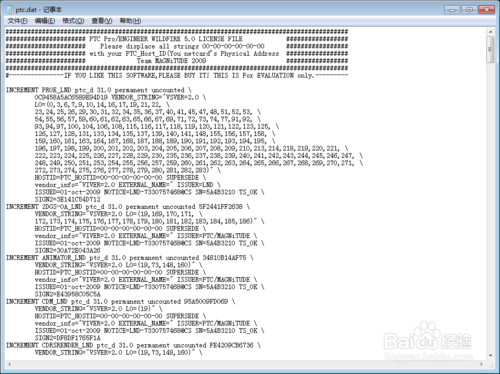

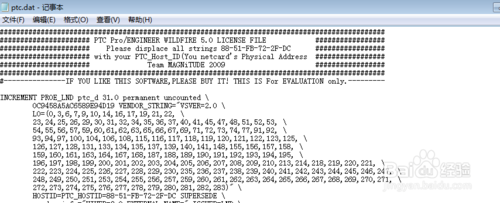

打開后內容如下圖: 我講的太詳細了,不詳細又怕看不懂,所以我就辛苦點吧?。?br />

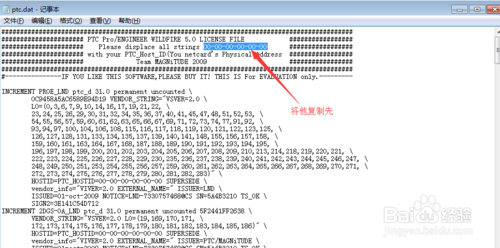

然后復制 00-00-00-00-00-00,如下圖:

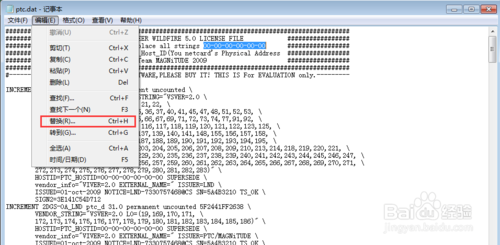

然后--編輯--替換,如下圖:

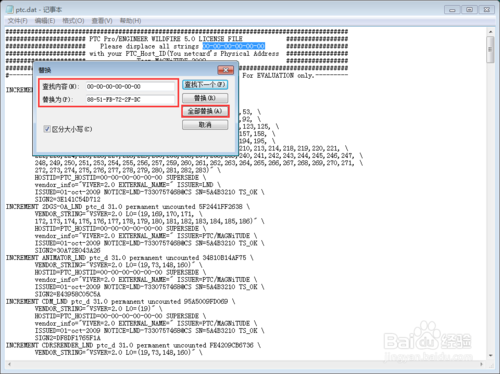

把他替換成計算機的物理地址,至于如何查看計算機的物理地址我這里就不多說了自己到網上去查,,替換后要點擊全部替換區分大小寫,完成后如下圖:保存一下

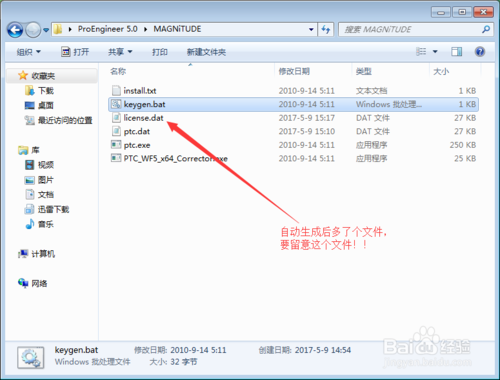

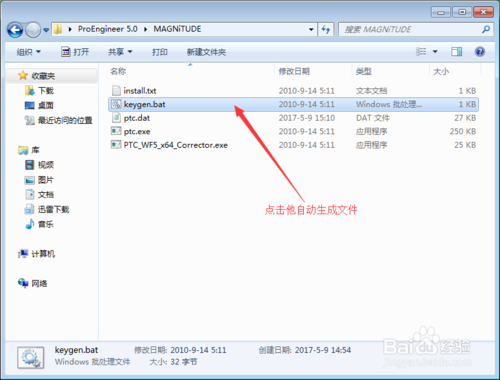

然后點擊 keygen.bat 自動生成文件,生成后多了一個文件,注意到沒有,如下圖:

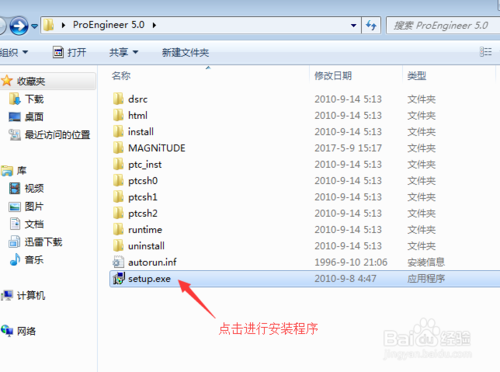

然后點擊他進行安裝,如下圖:

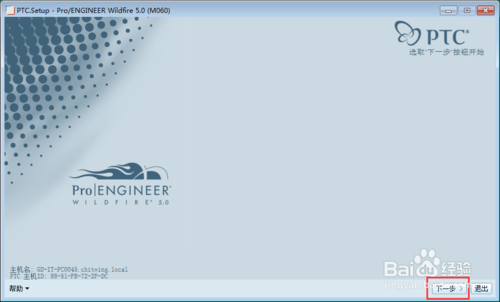

下一步,如下圖:

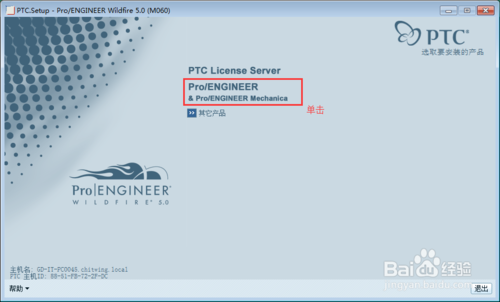

然后單擊他,是單擊,如下圖:

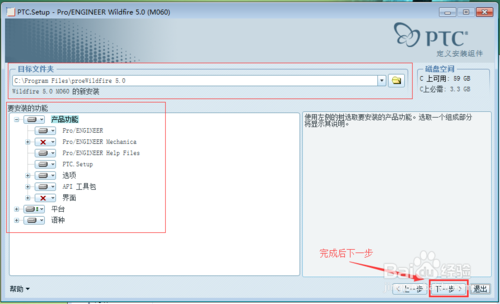

這里要安裝什么需要什么組件自己選擇,安裝位置不要改,改就無法打開了,如下圖:

如下圖選擇:

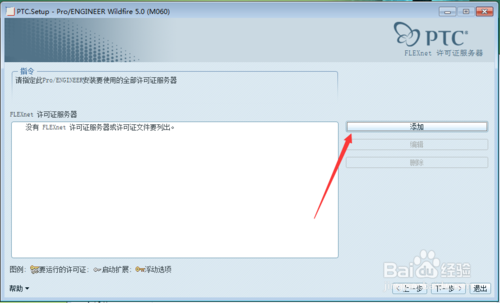

如下圖點擊添加:

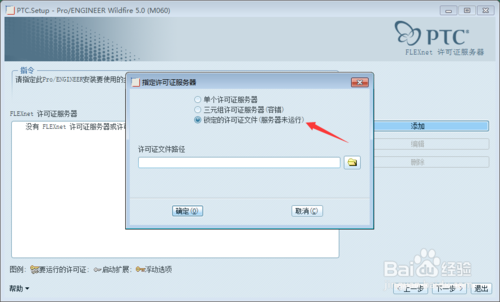

選擇--鎖定的許可證文件(服務器未運行)--(第8步)選擇自動生成哪文件,如下圖: 選擇好后點擊確定可下一步?。?br />

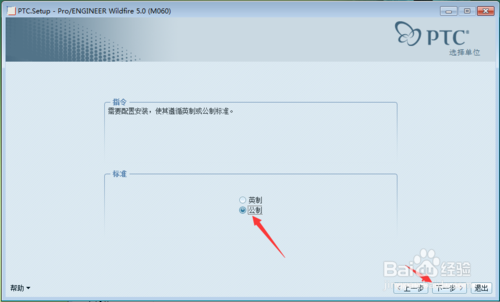

默認就可以,如下圖:

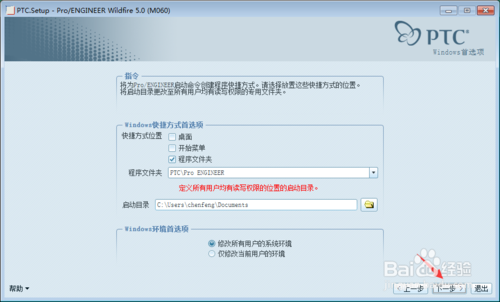

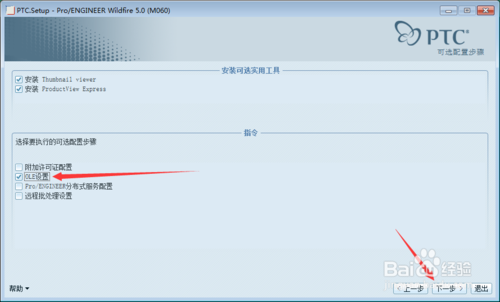

選擇 OLE設置 如下圖:

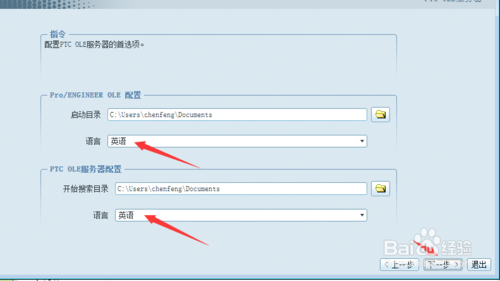

選擇你的語言,如下圖:

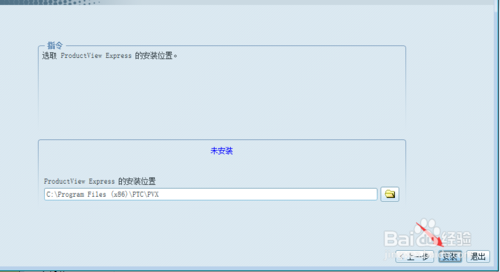

不要更改,點擊確定安裝,如下圖:

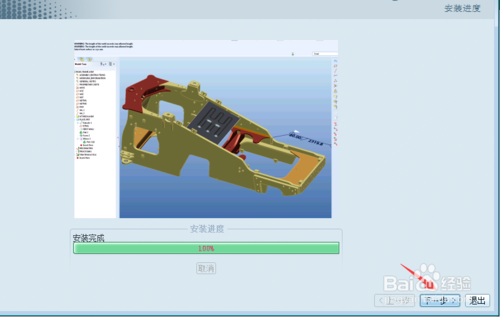

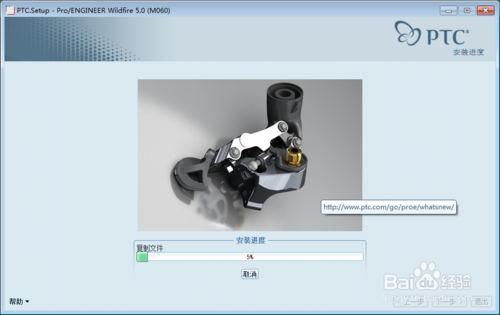

安裝過程--安裝完成,如下圖:
完成后先不要打開軟件!

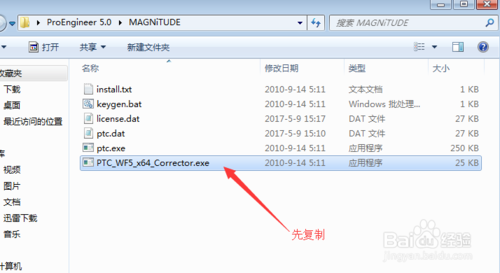

回到安裝包中,點擊 MAGNiTUDE 然后先復制 PTC_WF5_x64_Corrector.exe 如下圖:

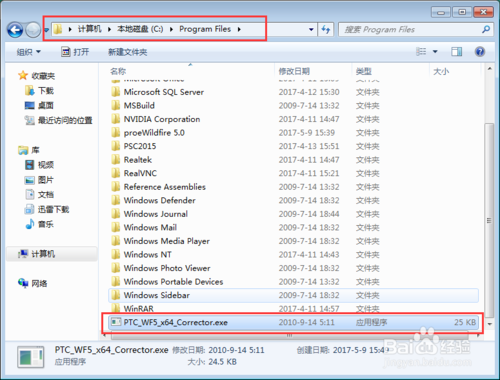

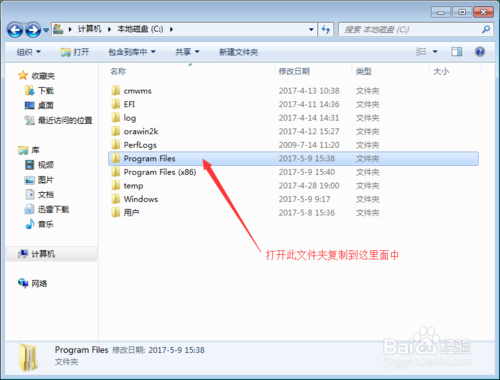

回軟件的安裝位置里,默認的是:C:\program Files\proeWildfire 5.0 ,然后打開 program Files 這文件夾,就復制在這里面中 注意: 不需要選擇哪個文件夾就復制到這里面就可以了!如下圖: 復制好后注意路徑


雙擊打開 PTC_WF5_x64_Corrector.exe ,然后等3秒左右就會自動激活,如下圖: 如果沒有如圖中一樣哪就無法激活,不激活就打不開軟件,無法激活因為你安裝的路徑沒有在C盤當中,而我這里就可以了??!重點:PTC_WF5_x64_Corrector.exe 不能刪除

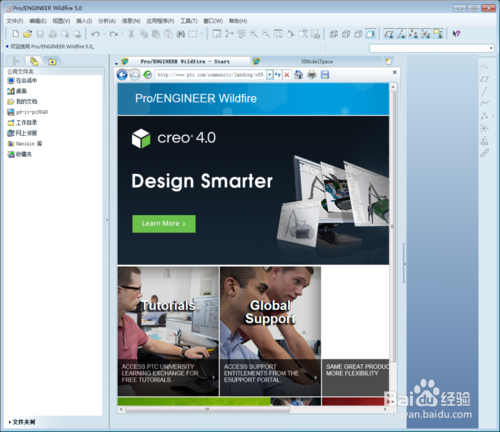

如下圖:我已經安裝好了?。?br />


【軟件特點】

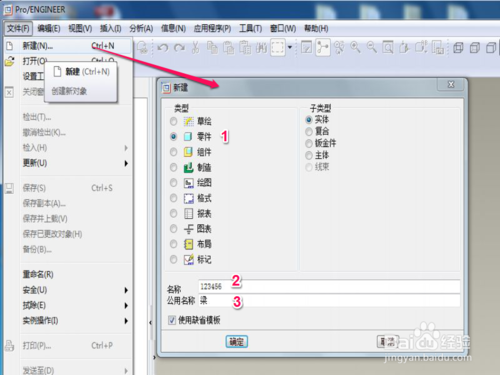

PRO/E建模教程打開PRO/E軟件,打開文件里面的新建,在彈出的新建窗口選擇零件,填寫名稱和公用名稱,最后確定。

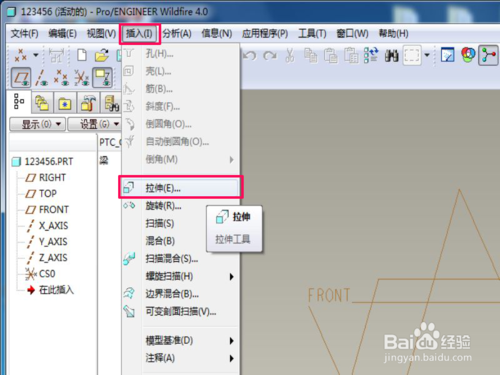

打開插入菜單,里面有建模的不同方法,選擇拉伸。拉伸是用的最多的,也是做簡單的。

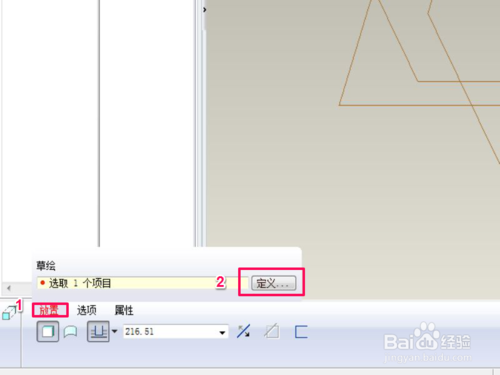

左下角點擊放置,就是拉伸截面所在的面,然后再點擊定義。

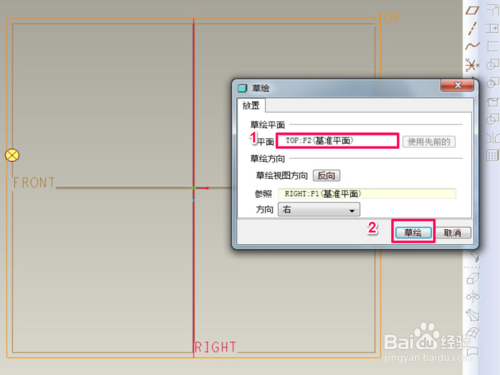

再彈出的床口點擊草繪平面,然后選擇草繪平面,最后點擊草繪。

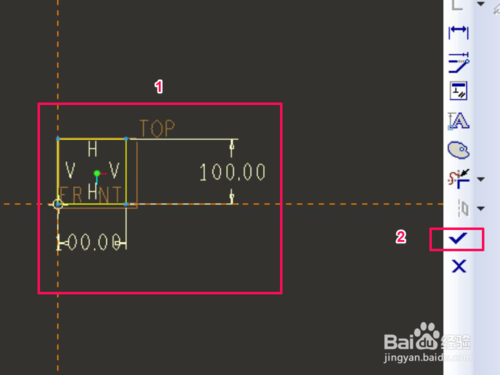

在草繪界面繪制需要拉伸的截面,并定義各尺寸,繪制完成后點擊勾。

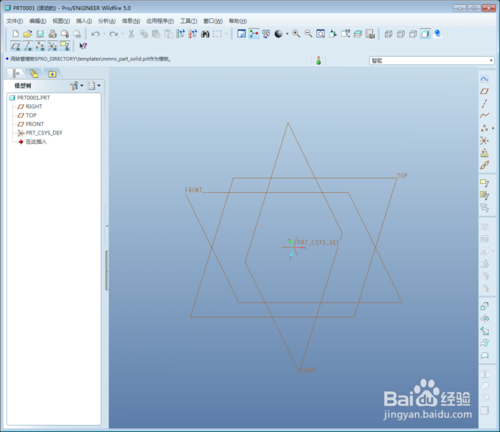

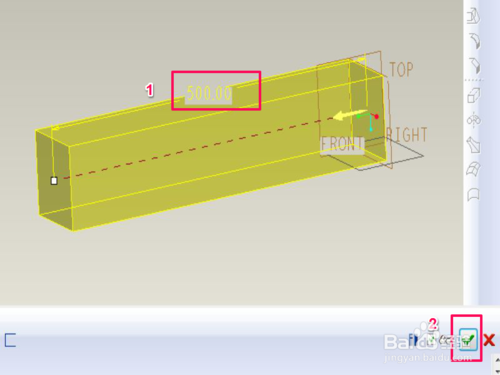

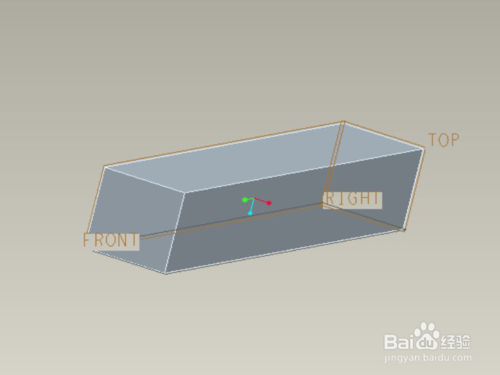

定義拉伸長度,確定之后點擊打勾,此時拉伸建模完成。見圖。


Pro/E使用陣列教程

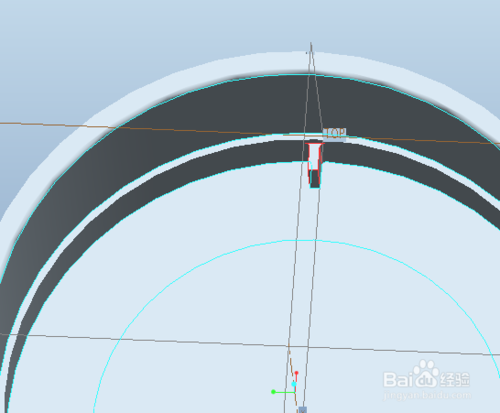

選取要陣列的特征

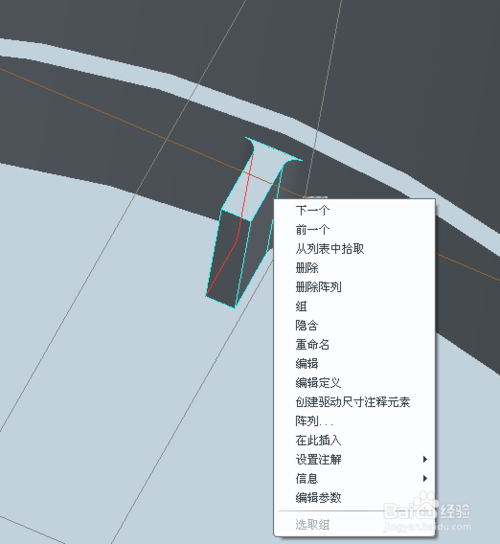

長按右鍵彈出對話框找到“陣列”項

選取要陣列的類型

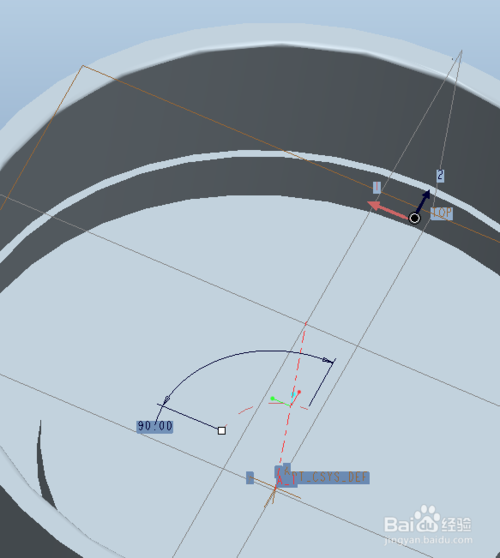

選擇陣列中心軸(軸陣列為例)

選取陣列個數,并更改角度數值

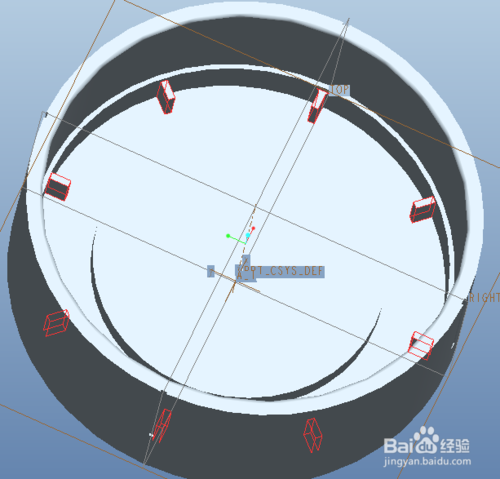

點擊確定,即可得到目標圖形

【常見問題】

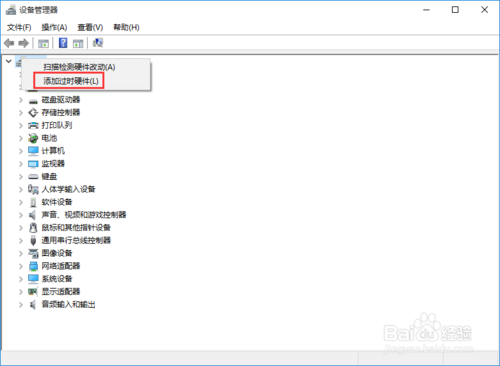

“Pro ENGINEER已停止工作”解決方法打開設備管理器,在最上面一行右擊,選擇添加過時硬件

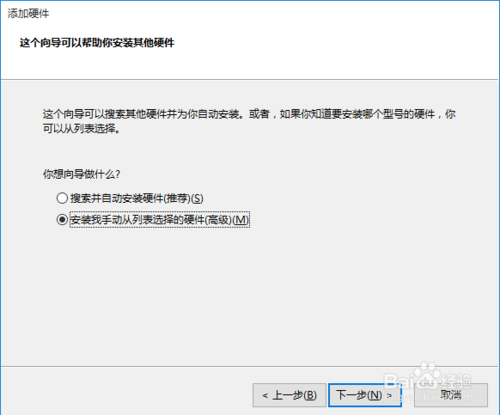

彈出添加硬件向導窗口,選擇下一步,選擇安裝我手動從列表選擇的硬件,下一步

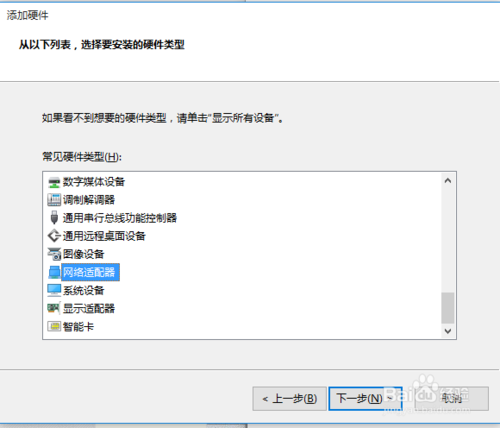

選擇網絡適配器,下一步

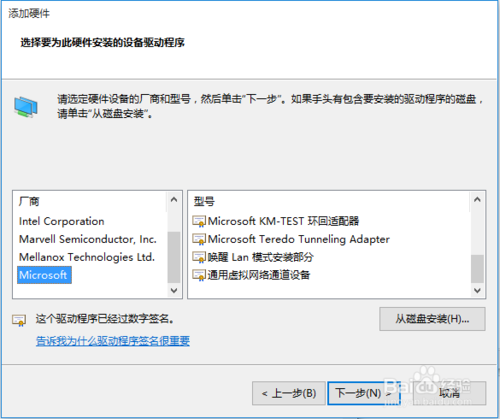

左側選擇“Microsoft”,右側選擇“Microsoft Loopback Adapter”,下一步直至安裝完成

重選打開PROE,問題解決
