YKBuilder是深圳市中達優控科技有限公司旗下一款功能強大的觸摸屏編程軟件，YKBuilder允許工程設計人員在PC機上進行工程畫面組態的編輯， 然后通過USB把最終的組態畫面和所需的通信驅動下載到觸摸屏的存儲機構中運行，再通過執行機構和串口通信對PLC或其它的連接設備建立通信并進行相應的控制和監視，支持中文簡體、繁體、英文等任何語言的系統。

【基本介紹】

YKBuilder是一款中達優控觸摸屏編程軟件，是中達優控YKHMI系列人機界面的集成開發環境，可以通過對現場數據的采集處理，以動畫顯示、報警處理、流程控制和報表輸出等多種方式向用戶提供解決實際工程問題的方案，幫助開發適合自己工程使用的組態，從而減少開發自動化項目的時間，縮短系統升級和維護的時間，并可以與第三方應用程序無縫集成，增強生產力，在自動化領域有著廣泛的應用。

【最低配置】

1.處理器配置 Pentium 4 3.0MHZ (雙核)
2.計算機內存 初始化為0
3.計算機硬盤 1G
4.計算機顯卡 支持OpenGL獨立顯卡或集成顯卡均可
5.顯示器分辨率 1024*768 (或更高)

【安裝方法】

1.下載軟件，并雙擊

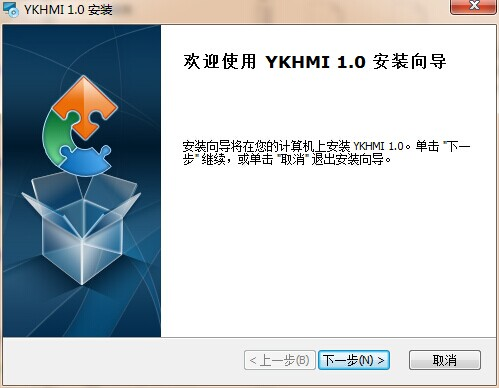

2.安裝“YKHMI 1.0”安裝向?qū)?選擇下一步

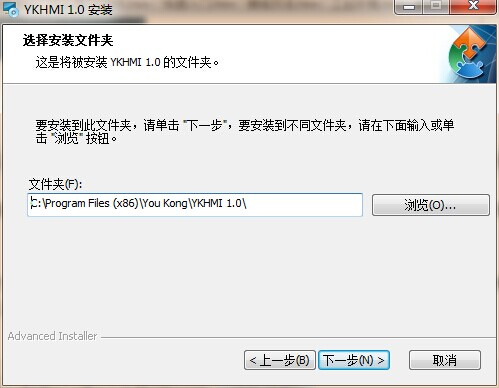

3.選擇安裝文件夾位置

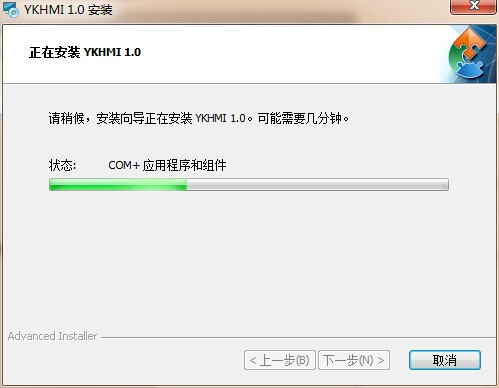

4.安裝過程

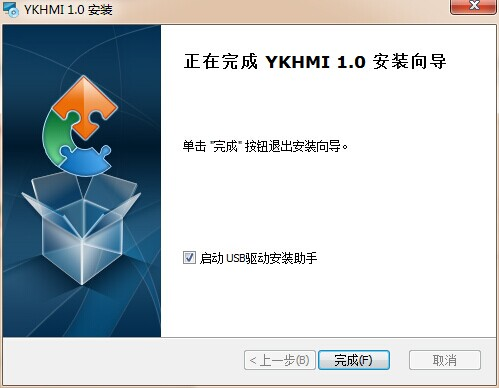

5.安裝完成

【快速啟動】

在安裝完成后，會在桌面上放置運行快捷方式，如下圖所示:



小提示：如果你是Windows 7或者Windows 8的系統，請按下圖提示，右鍵選擇管理員運行

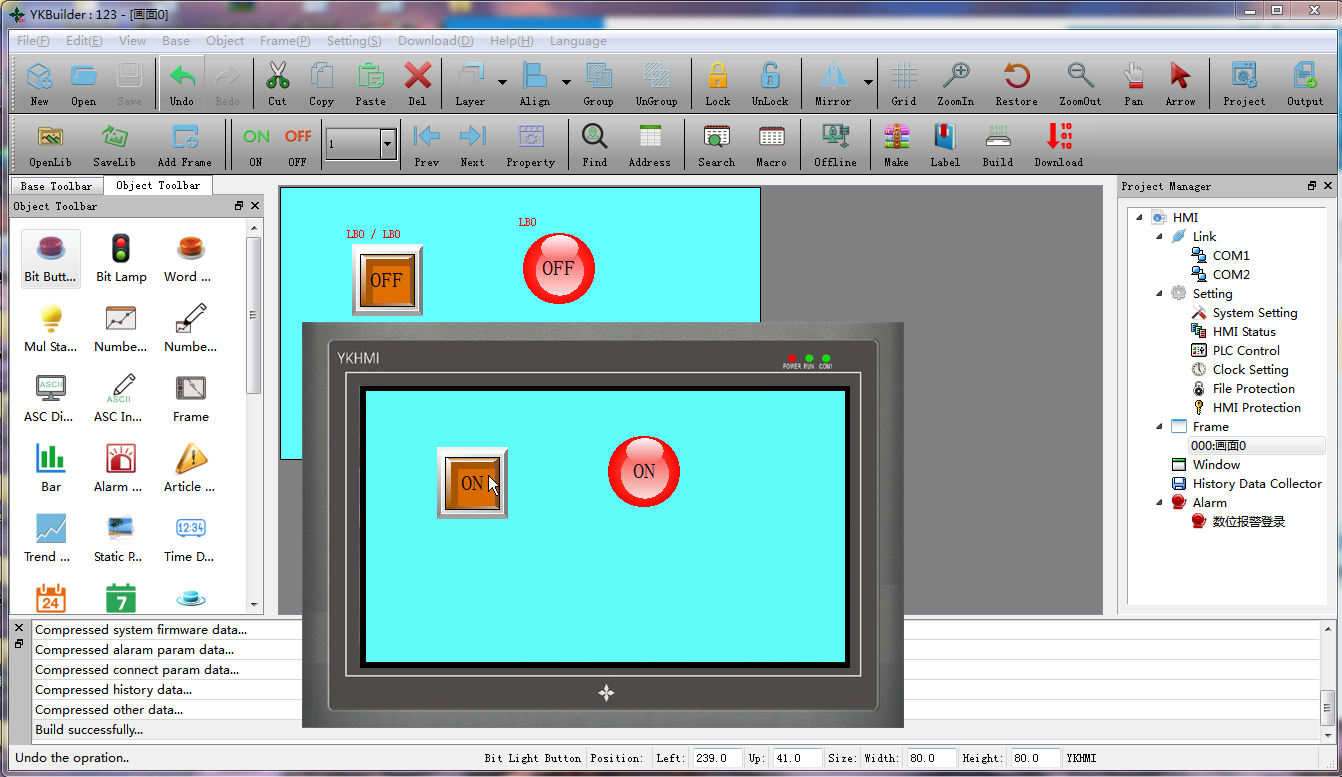

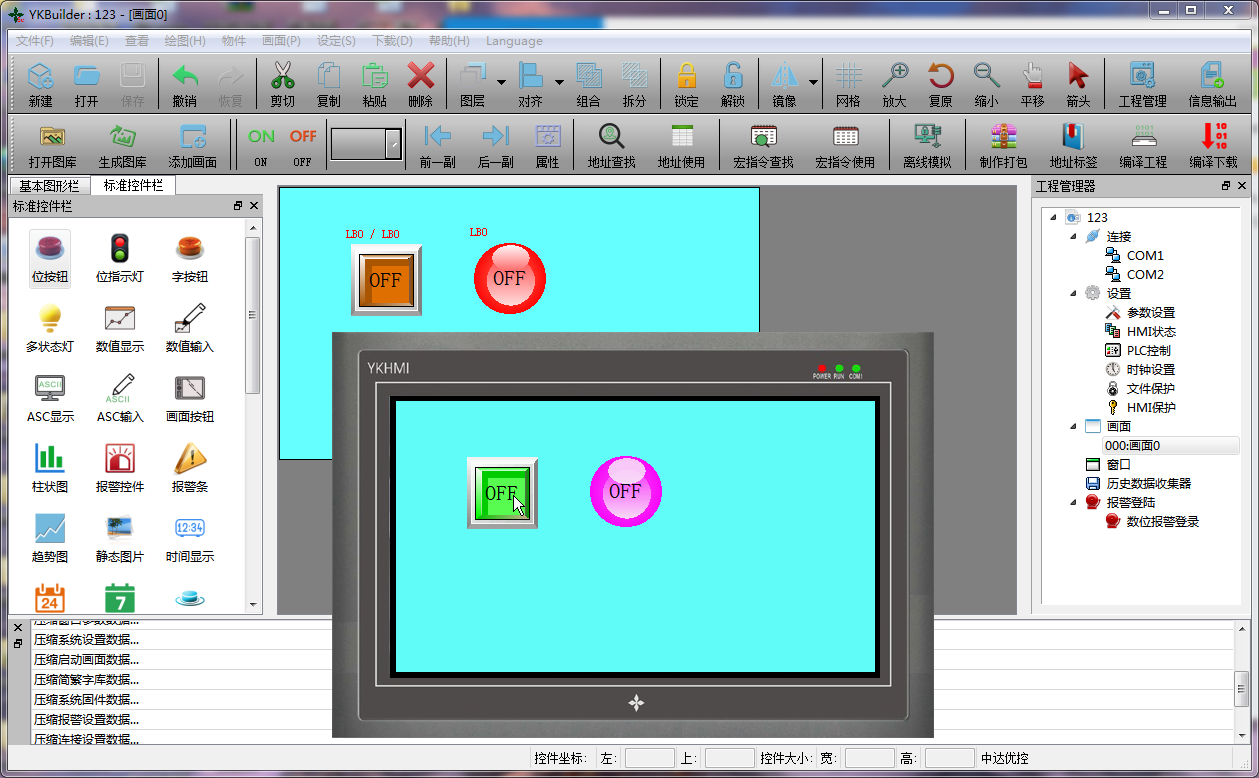

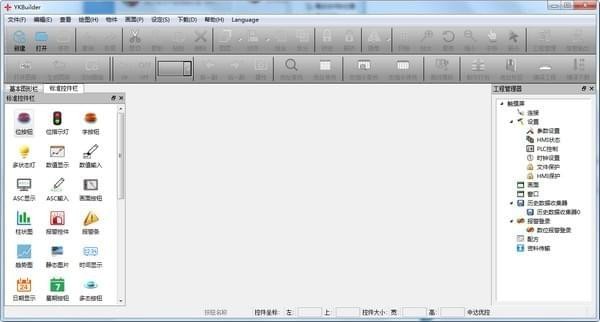

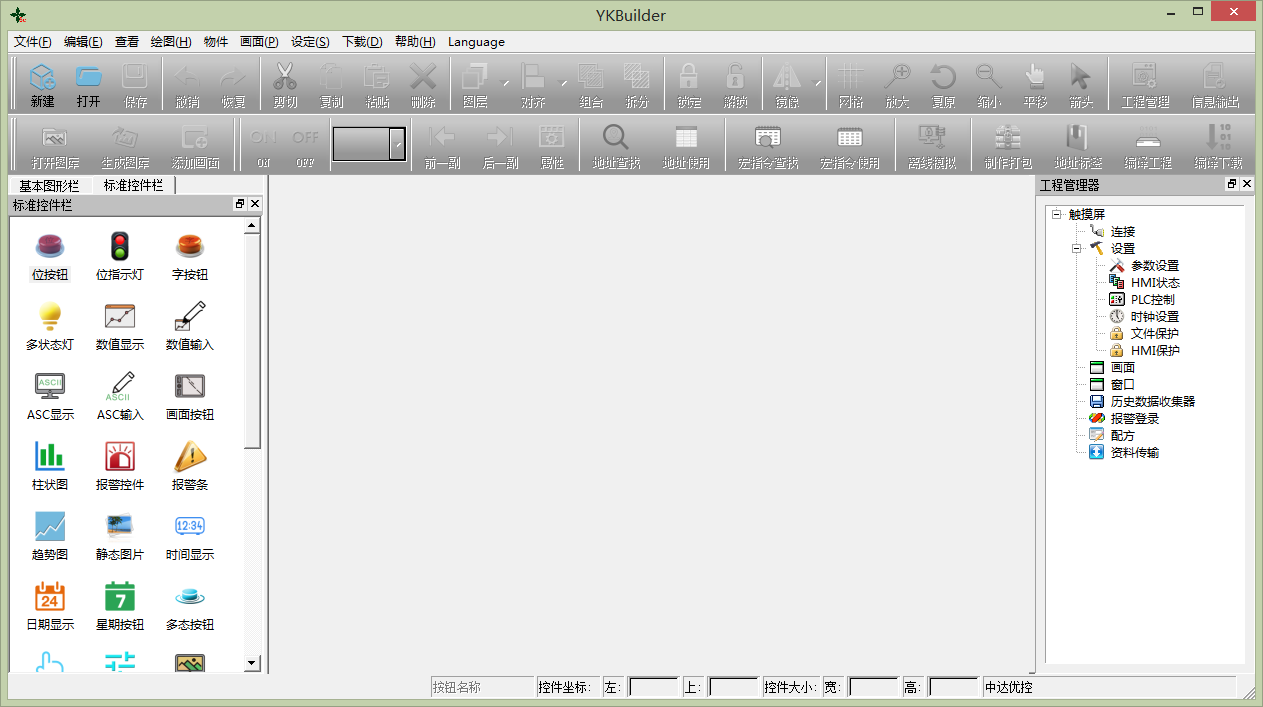

雙擊桌面上的快捷方式，或者單擊開始菜單中YouKong程序組的YKHMI 1.0啟動組態軟件，運行界面如下圖：

【驅動安裝】

如何安裝USB驅動(Win7)

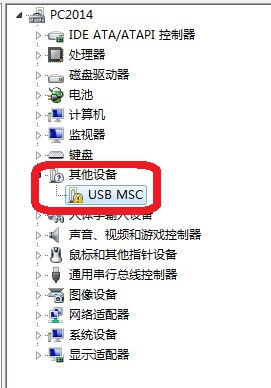

1.請打開桌面，計算機(或我的電腦)，右鍵依次選擇屬性，管理，找到設備管理器，如下圖:

2.在感嘆號或問號的設備中找到USBDevice，右鍵，選擇更新驅動程序

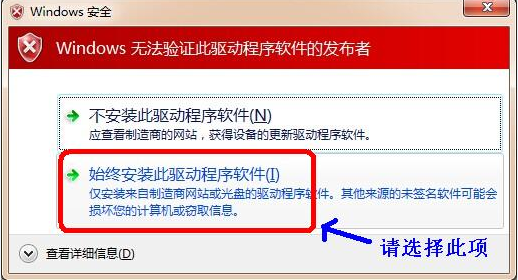

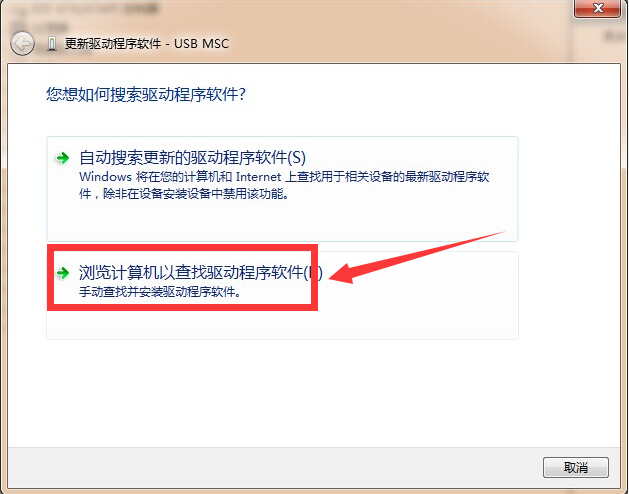

3.首先選擇“自動安裝軟件(推薦)”，如果仍安裝失敗，請重復上述第2步，選擇第二項：

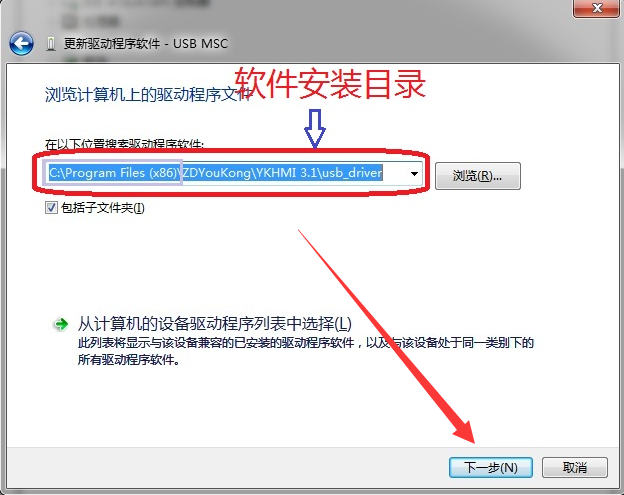

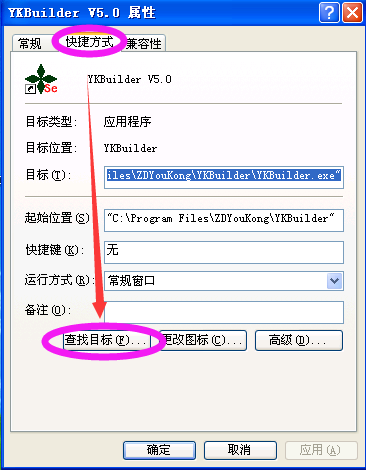

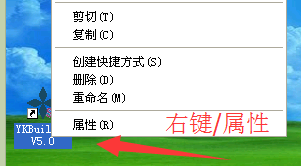

4.如果仍安裝失敗，請找到Y(jié)KHMI安裝目錄(桌面HMI快捷方式上右鍵屬性，查找目標)，點擊瀏覽選擇所有目錄：

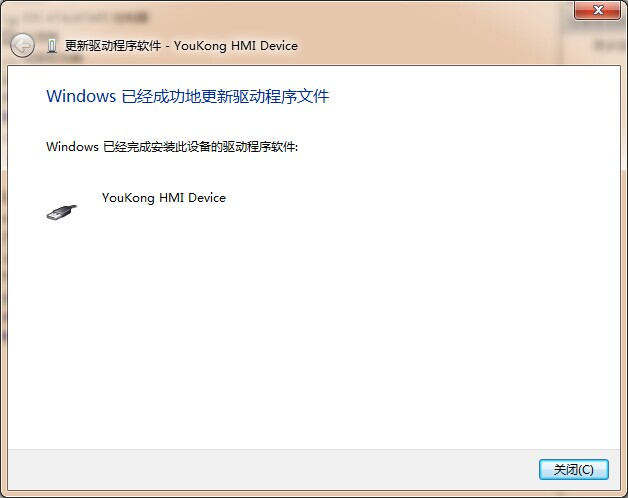

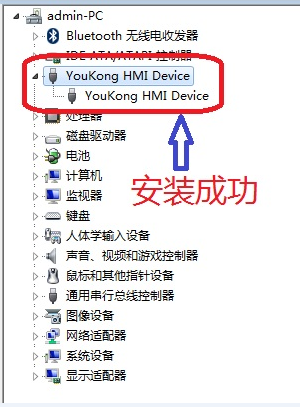

5.如果看到下圖提示，那么恭喜你USB驅動安裝成功！

【使用方法】

1、系統設置
在設定下拉菜單中，可以選擇修改參數設定，也可以雙擊右側工程管理器中設置選項中的觸摸屏參數設置來修改參數。彈出如下圖所示的對話框：


觸摸屏型號:
此型號為新建工程時，所選擇的型號，需要根據觸摸屏或一體機背面的標簽選擇。如果此處選擇錯誤，將可能導致下載程序時提示型號錯誤無法下載組態工程。

顯示模式:
觸摸屏的顯示模式（橫屏或豎屏）。

顯示模式:
觸摸屏的顯示模式（橫屏或豎屏）。

啟動窗口:
觸摸屏接通電源并跳過LOG提示后，進入工作狀態的第一幅畫面。

屏幕保護時間:
觸摸屏運行時，如果在單位時間內無任何點擊觸摸，則進入屏保畫面，屏保畫面只支持基本圖形、標準控件中的時間、日期、星期等控件，屏保畫面中不會參與任何PLC通訊，單位:分鐘，軟件默認為1分鐘。

閃爍頻率:
觸摸屏的刷新頻率(類似電腦顯示器的赫茲)，單位:0.1秒，一般推薦10，即為1秒。

觸摸聲音:
觸摸的時候是否有聲音，默認有聲音。

報警聲音:
觸摸屏產生報警的時候是否有聲音，默認有聲音。

是否屏保畫面:
手動指定哪一幅為進入屏保時的畫面。

是否載入LOGO畫面:
觸摸屏接通電源后，顯示的第一幅畫面，默認為中達優控的菱形LOG。

顯示時間:
觸摸屏接通電源后，顯示的第一幅畫面的時間，默認為1秒。

顯示鼠標:
觸摸屏運行時默認顯示鼠標，去掉勾則不顯示。

顯示等級鎖:
觸摸屏運行時，若按鈕等級不足，默認會顯示等級鎖，去掉勾則不顯示。

用戶默認等級密碼:
此處為用戶默認的等級密碼，用來控制按鈕的相關權限(觸摸有效或是否顯示按鈕)。

最高權限密碼:
勾選后，則表示啟用最高權限，比如上傳、用戶等級。

使能上傳:
YKBuilder默認屏蔽此功能，即為組態工程永久性的無法上傳，一旦丟失只能重新編寫組態工程。

權限操作:
如果勾上此功能，則任何提示登錄不足要求輸入密碼的地方，此密碼都可以使用，相當于觸摸屏等級控制的超級密碼，比"等級8"的權限還要高。

掉電保存參數:
觸摸屏意外斷電時，是否啟用的總開關(如果去掉勾，下面三項則關閉)。

掉電保存參數——歷史報警:
觸摸屏意外斷電時，是否保存歷史報警的記錄。

掉電保存參數——內部寄存器:
觸摸屏意外斷電時，是否保存內部寄存器LB與LW地址，下面為掉電保存區：
LB3000-LB3999
LW3000-LW3999

掉電保存參數——歷史數據:
觸摸屏意外斷電時，是否保存歷史數據的記錄。

多國語言:
觸摸屏中內部提示窗口所顯示的語言，默認為中文。

2、HMI狀體

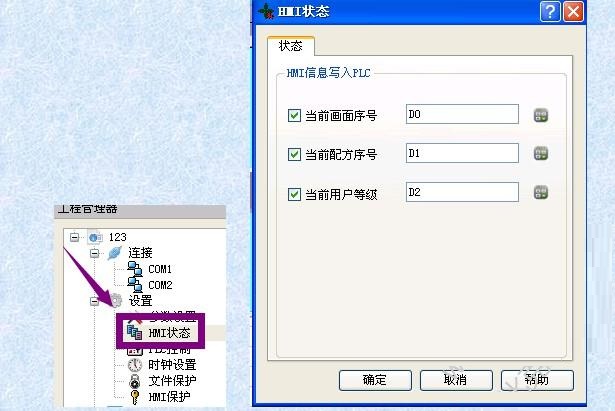

HMI人機狀態設置，即把HMI當前的狀態信息寫入到PLC的數據寄存器中。雙擊“工程管理器”中的“HMI狀態”選項，彈出如下圖所示對話框：


當前畫面序號:
如圖所示，將會把當前畫面的序號寫入到D0地址，畫面序號從0開始。

當前配方序號:
如圖所示，將會把當前配方的序號寫入到D1地址，配方序號從0開始。

當前用戶等級:
如圖所示，將會把當前用戶的等級寫入到D2地址，等級從1開始，最大值8。

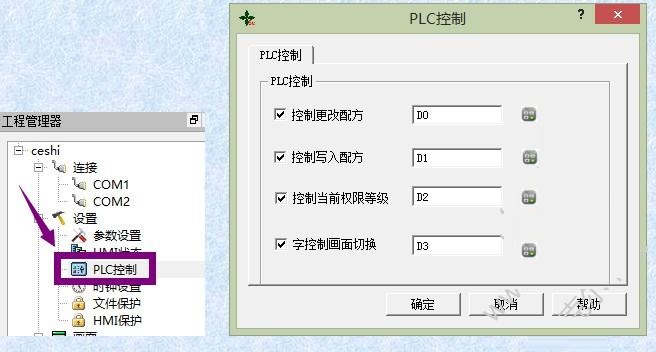

3、PLC控制，即PLC控制畫面的切換、用戶等級的更改、更改配方、寫入配方的操作。雙擊“工程管理器”中的“PLC控制”選項，彈出如下圖所示對話框：


控制更改配方:
如圖所示，將會根據寄存器D0地址來更改配方，配方序號從0開始。

控制寫入配方:
如圖所示，將會根據寄存器D0地址來寫入配方，配方序號從0開始。

控制當前權限等級:
如圖所示，將會根據寄存器D2地址，動態切換用戶等級，等級從1開始，最大值8。

控制畫面切換:
如圖所示，將會根據寄存器D3地址，動態切換屏幕畫面，畫面序號從0開始。

4、更多說明請參考軟件自帶的幫助文檔
