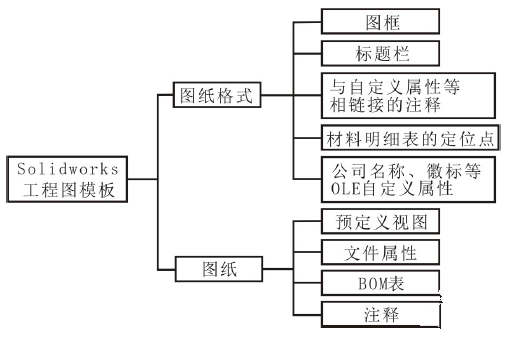

起點軟件提供solidworks工程圖模板官方下載，solidworks工程圖模板是基于3D設計軟件“solidworks”的圖樣模板。模板文件主要包含零件模板、裝配體模板和工程圖模板，同時圖紙格式包含圖框、標題欄、與自定義屬性等相鏈接的注釋、材料明細表的定位點、公司名稱、徽標等OLE對象。圖紙文件不包含預定義視圖，尺寸、注解和注釋等文件屬性均不符合要求，BOM表完全不符合國家標準的要求，僅提供了一個供參考的表格，方便大家學習BOM表的設定。

【基本介紹】

solidworks工程圖模板，很實用不可多得的資源，SolidWorks國標工程圖模板利用SolidWorks 出工程圖，由于軟件本身沒有自帶符合國標的工程圖模板，在工程圖中，右擊“圖紙”，在菜單中選擇“屬性”，在圖紙格式中，選擇你的自制工程圖模板。 *.drwdot(模板格式) 把你的文件復制到 模板格式在你“新建”時就會出現屬性頁，就是你的自制工程圖了。
創建自己喜歡的圖幅，并加上屬性鏈接，如材料，圖號，單位名稱，視圖比例，設計，等。這樣可以省去很多時間。因?yàn)檫@些都是和零件屬性關聯的，不需要手動填寫。

【軟件特點】

Solidworks基于3d體驗平臺增加云功能，全新版本產品適合設計流程各個方面的直觀解決方案;最大程度提高您的生產效率并將精力集中在 創新上以更好、更快而且經濟高效地設計產品。
Solidworks軟件功能強大，組件繁多。 Solidworks有功能強大、易學易用和技術創新三大特點，這使得SolidWorks 成為領先的、主流的三維CAD解決方案。SolidWorks 能夠提供不同的設計方案、減少設計過程中的錯誤以及提高產品質量。SolidWorks 不僅提供如此強大的功能，而且對每個工程師和設計者來說，操作簡單方便、易學易用。
SolidWorks獨有的拖拽功能使用戶在比較短的時間內完成大型裝配設計。SolidWorks資源管理器是同Windows資源管理器一樣的CAD文件管理器，用它可以方便地管理CAD文件。使用SolidWorks ，用戶能在比較短的時間內完成更多的工作，能夠更快地將高質量的產品投放市場。
使用SolidWorks ，整個產品設計是可百分之百可編輯的，零件設計、裝配設計和工程圖之間的是全相關的。

【使用教程】

solidworks中如何設置工程圖模板

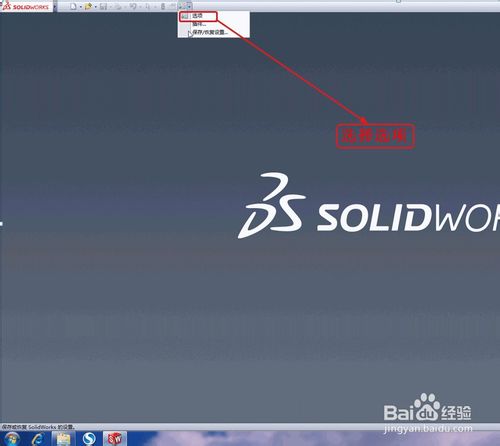

打開solidworks軟件，點擊“選項”，


點擊“文件位置”，再點擊“添加”

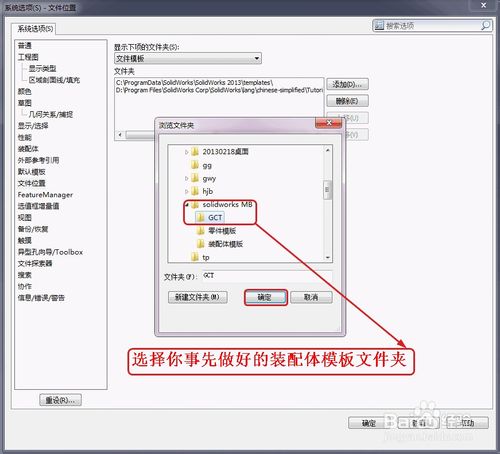

將自己制作的文件模板的文件夾選中,(這里是我自己制作的工程圖模板，放在solidworks
MB/GCT中），確定

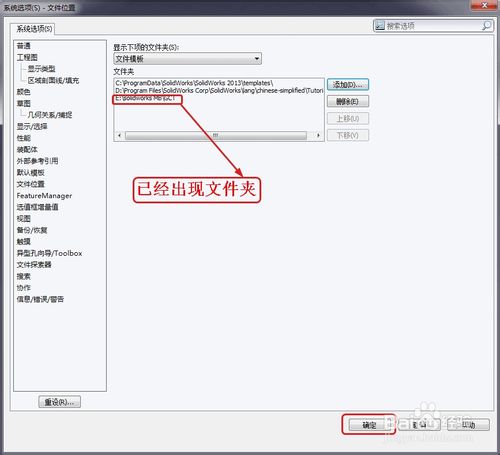

如圖，文件夾已經出現

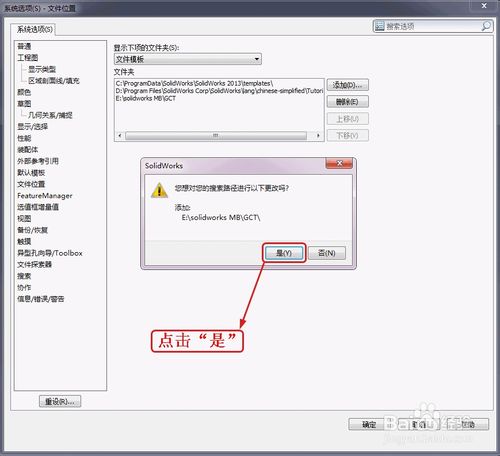

確定，然后點擊“是”


新建模型

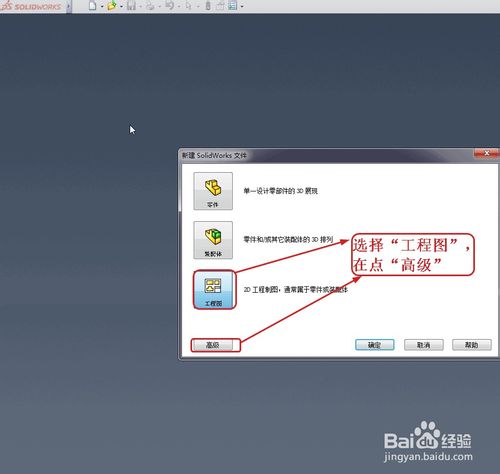

選擇“工程圖” 在點擊“高級”

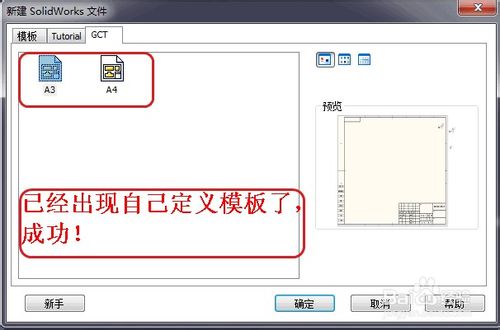

如圖，你所添加的工程圖模板已經出現，我這里只做了A3，A4的模板，如果你想做其它的模板，如法炮制！


注意事項
零件圖模板，裝配體模板，工程圖模板都是一樣

【常見問題】

如何制作SolidWorks工程圖模板？

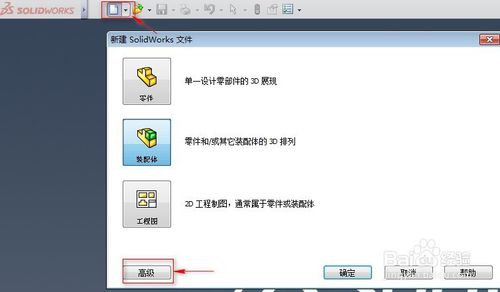

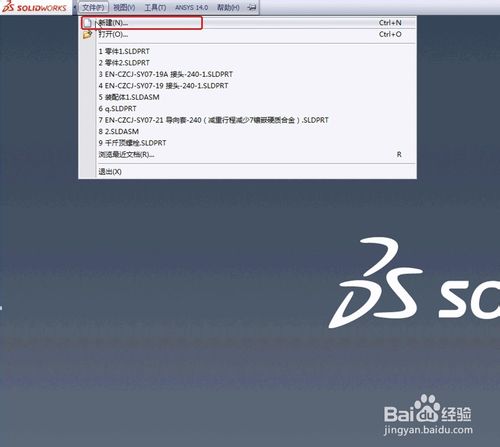

選擇下拉菜單【文件】-【新建】命令，系統彈出“新建SolidWorks文件”對話框，單擊對話框左下角的“高級”按鈕，進入下一步設置

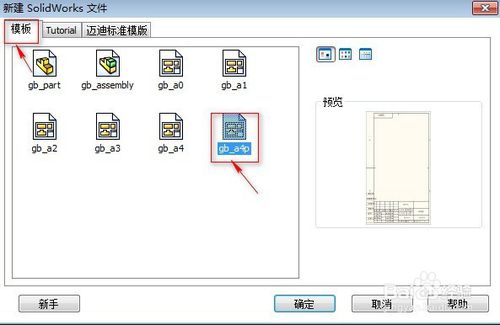

在系統彈出的“新建SolidWorks文件”對話框中，單擊“模板”選項，選擇gb-a4p“gb-a4p”圖紙（即這個圖紙是A4，豎排格式）。單擊確定。

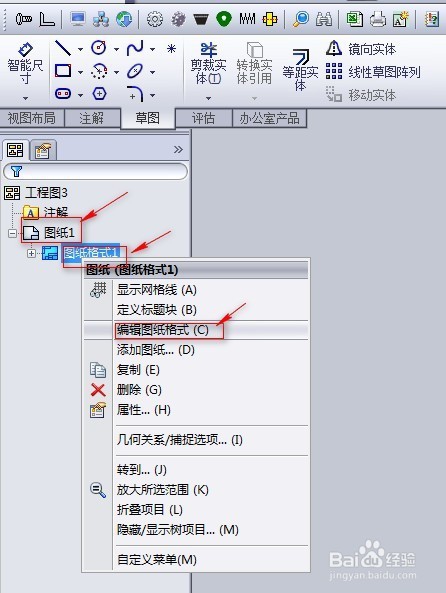

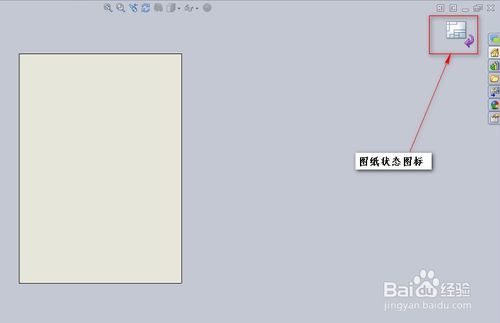

在彈出的SolidWorks工作界面中單擊左側的“圖紙”選項，會出現“圖紙格式”子菜單，右鍵單擊圖紙格式，在彈出的菜單中選擇“編輯圖紙格式”選項。進入圖紙格式編輯狀態。注意，進入圖紙格式編輯狀態時，在圖紙右上角會出現圖紙狀態圖標，如下圖

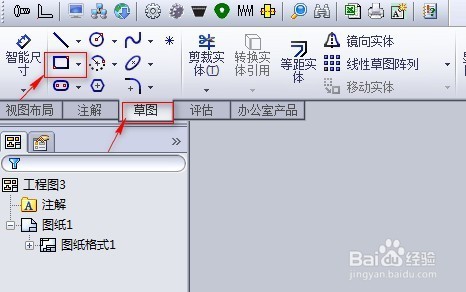

單擊“草圖”選項，選擇矩形圖框繪制命令，繪制圖框線和圖形界限。

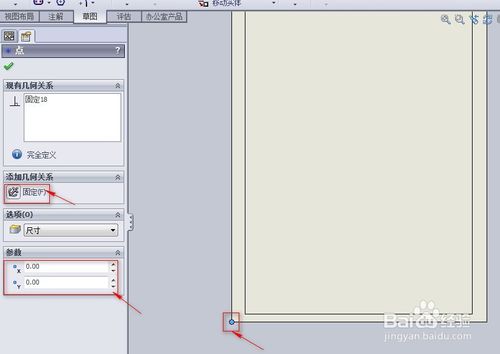

固定圖形界限。選中矩形左下角的點，在右側出現的點的屬性對話框中做如下設置：參數區域，設定點的坐標為（0，0），添加幾何關系區域中單擊“固定”圖標，將點固定在（0，0）上。

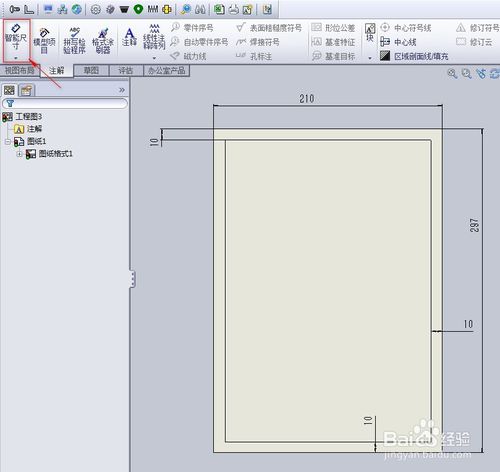

編輯圖框線。單擊“智能尺寸”按鈕，添加下圖所示的尺寸約束。

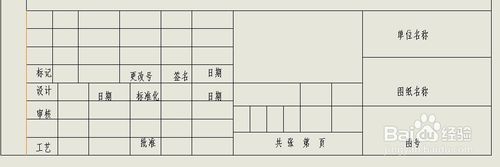

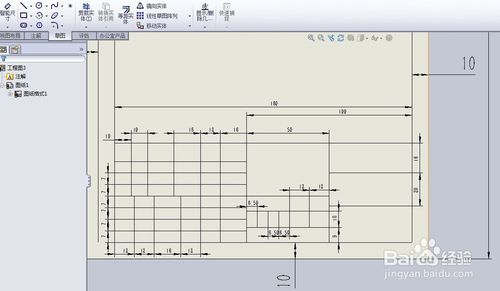

添加標題欄。繪制如圖所示的標題欄，并添加圖示尺寸約束。

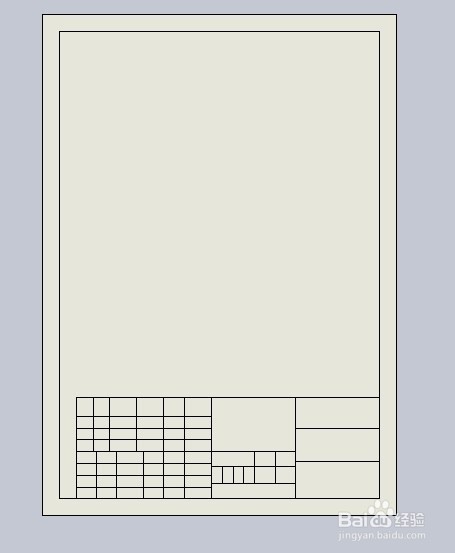

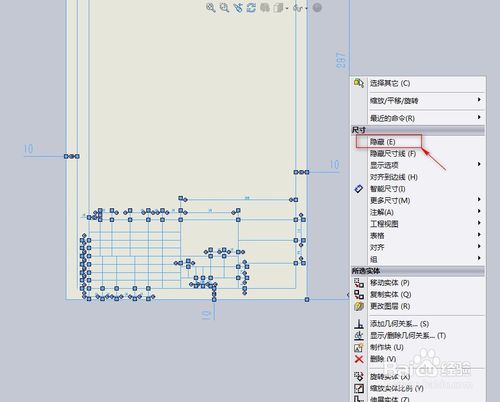

隱藏尺寸標注。框選所有尺寸，單擊鼠標右鍵，在彈出的對話框中選擇“隱藏”命令，隱藏后的效果如圖。

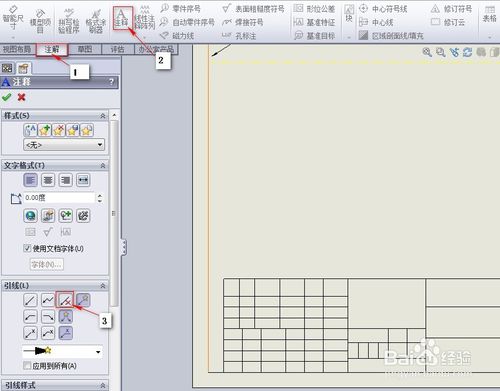

添加文字注解。單擊“注解”模塊，選擇“注釋”選項，在注釋屬性的“引線”屬性中，選擇無引線按鈕。然后添加如圖所示的注解文字。

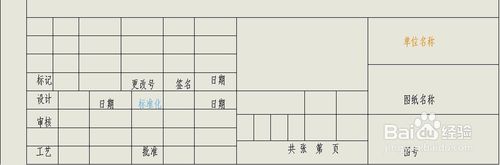

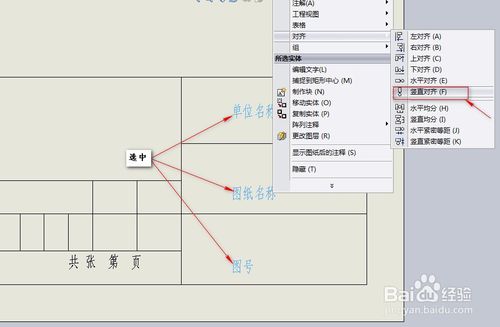

調整注解文字。選中標題欄中的“單位名稱”、“圖紙名稱”、“圖號”，單擊鼠標右鍵，在彈出的對話框中選擇，”對齊”--”豎直對齊”。以同樣的方式完成其他注解的對齊。完成后如圖

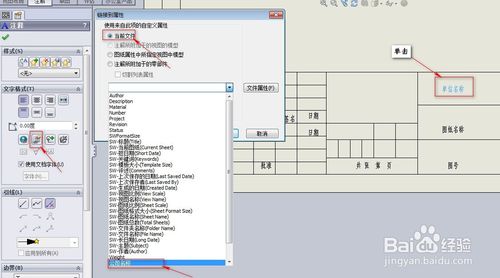

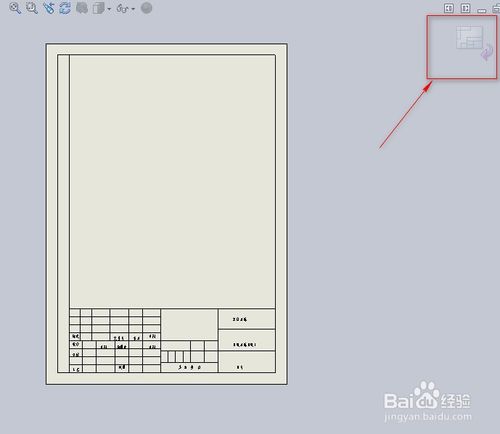

添加屬性鏈接。單擊標題欄中的“單位名稱”，在右側出現的注釋屬性中，單擊【文字格式】區域中的鏈接到屬性按鈕；在彈出的鏈接到屬性對話框中選中當前文件選項，在文件屬性下拉菜單中選中“公司名稱”選項，單擊確定，完成單位名稱的屬性鏈接。用同樣的方式完成其他的屬性鏈接。單擊圖紙格式右上角的圖紙狀態圖標，退出圖紙格式編輯狀態。

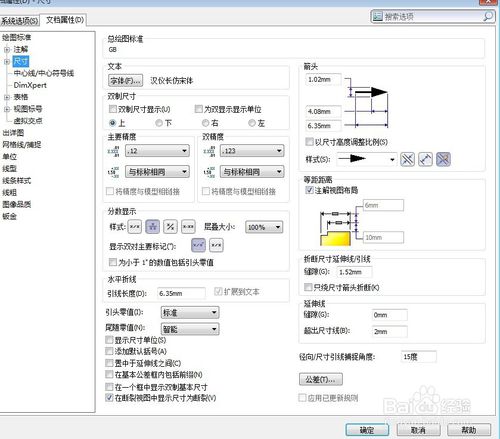

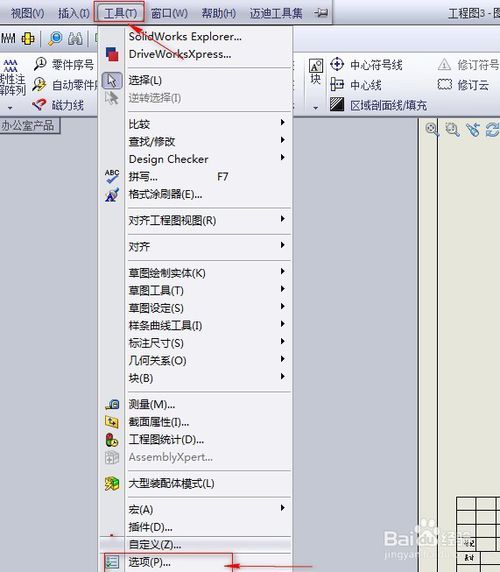

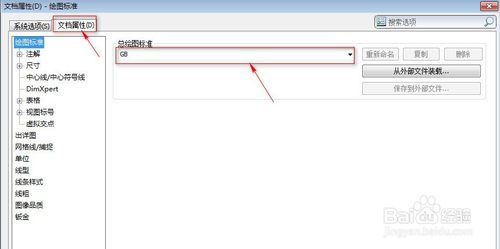

設置圖紙的國標（GB）環境。選擇下拉菜單【工具】-【選項】命令，在彈出的對話框中，單擊【文檔屬性】按鈕，在總繪圖標準中選擇GB,在【文檔屬性】界面里，單擊【尺寸】做如圖設置，



保存工程圖模板文件。

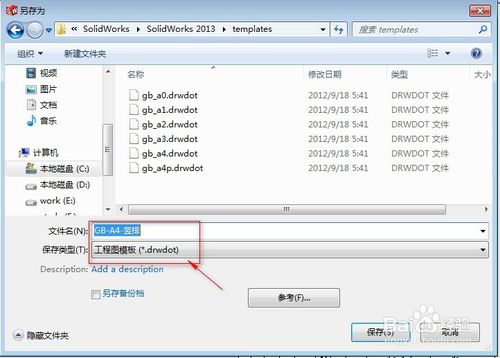

選擇下拉菜單，單擊【文件】-【另存為】，在系統彈出的另存為對話框中，輸入文件名“GB-A4-豎排”，保存類型選擇“工程圖模板（.drwdot）”,單擊保存，完成。

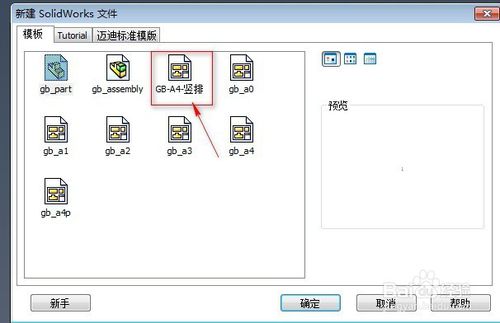

再次打開工程圖，就會發現我們建立的工程圖模板已經在里面了。
