LensVIEW專業版是一款非常好用的光學設計軟件，該軟件擁有海量的光學設計實例，用戶可以通過條件或數據搜索功能來輕松找到設計者的摘要、專利權狀樣本等相信的信息。

【功能特點】

支持圖形偏好設置，可以在軟件上設置光照?qǐng)D形的配置數據
支持?jǐn)?shù)據搜索功能，LensVIEW提供了豐富的光學數據搜索
支持條件搜索功能，允許您按照一定的規則搜索數據
LensVIEW是非常專業的，結合了美國光學分析研究的數據開發
內置最標準的光學研究數據作為計算分析的參考數據
提供了LensVIEW分類功能，建立不同的光學數據類型
提供了目錄數據瀏覽的功能，顯示各項計算的數據
支持報表制作功能，可以在設計以后生成分析的完整報表

【軟件特色】

完整的搜索能力
LensVIEW擁有功能強大的搜索核心，它允許使用簡單的或復雜的查詢，以搜索超過18,000個光學設計(約可處理包括不同空間位置的30,000個設計實例)，LensVIEW具有搜索數值孔徑(numerical aperture)，視野場(field of view)，放大率(magnification)，組件的數量，波長和許多其它的參數;可供搜索的參數總共有57個，包括指定專利碼范圍、設計者名字、或配合使用布林運算子對摘要內含適當?shù)年P(guān)鍵字做搜索。
LensVIEW輸出到ZEMAX
LensVIEW最大的好處為能將專利設計輸出成ZEMAX能讀取的格式，只要按下一個按鍵就能生成ZEMAX格式的透鏡檔，如果您也擁有ZEMAX，那么您能將它裝入，并且運行您所想要的透鏡信息更改。LensVIEW這個優越的數據庫，不僅擁有杰出的搜索能力，而且能具有輸出ZEMAX格式檔的功能，使得LensVIEW成為光學設計者和專利工程研究員的寶庫，LensVIEW也能輸出其它光學軟件可讀取的格式檔，如CODE V，ACCOS，OSLO等。
立即的圖形界面

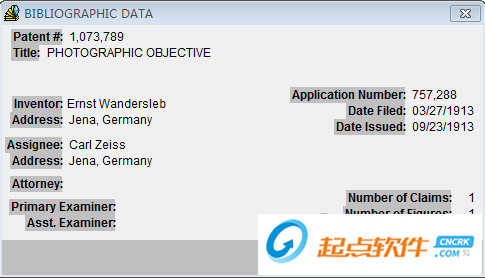

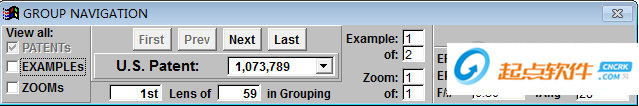

這個立即界面提供多重圖窗口，包括截面配置，像差圖形，和數值對話框和文字顯示窗口，其中像差圖包括縱向球面像差，縱向 (SAGITTAL)和切線方向散光(astigmatism)，和 扭曲(distortion)。LensVIEW可顯示多重文字窗口，包括光學描述信息，光學系統信息，LensVIEW分類信息，圖書目錄信息，參考引證，設計者，摘要文檔，專利權狀樣本，和應用信息，并能以窗口顯示自定信息，因此能在以后的參考中，對每一透鏡添加注解，而且窗口有提供線上求援，和完整的美國和LensVIEW分類系統可供參閱。
為不可缺少的資源
所有光學設計者都會想擁有一套 LensVIEW，使用它來做基礎研究，以減少挫折的機會，并能節省時間的浪費。應用LensVIEW來做類似例子的研究，只需花費幾分鐘而已，但是能給您的是大量的光學設計起步觀念。假設您發現一個初步設計，那么將它轉換成ZEmax文件格式是簡單和快速的，只要運行ZEMAX，即可根據您的需求即可做適當?shù)男拚?br />

【使用說明】

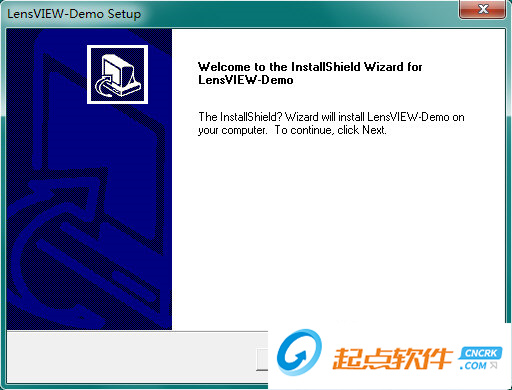

1、首先你需要在電腦上下載打開“LVDemoInstall.exe”，建議您在安裝的時候保持硬盤空間足夠



2、按照安裝向?qū)е甘局鸩近c(diǎn)擊，直到顯示最后的安裝結果，點擊finish完成

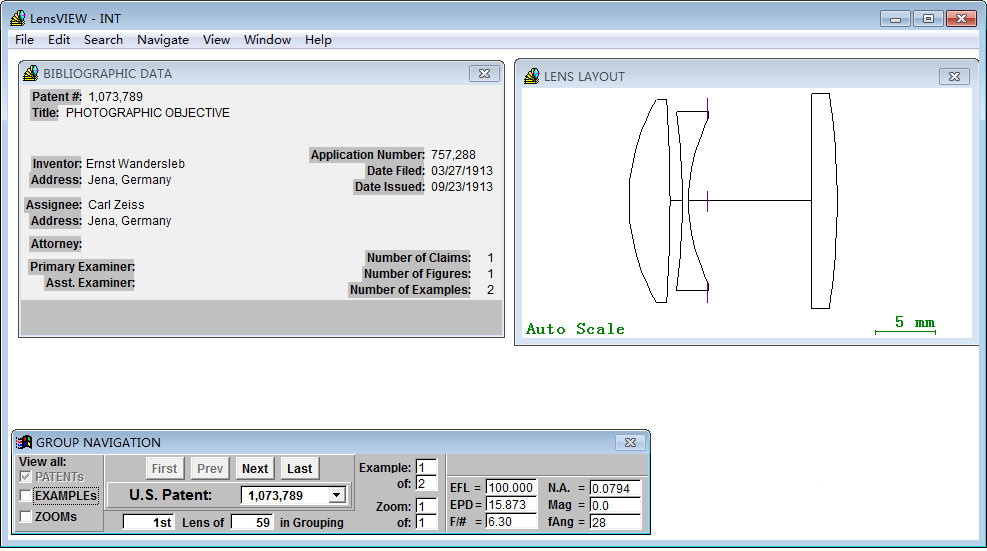

3、打開軟件，可以看到三個界面
a.標準的光學元素參考界面，可以點擊“×”關閉

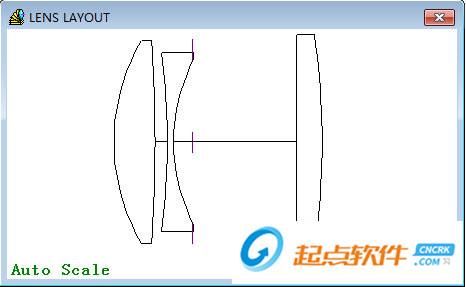

b.lensview的繪圖分析窗口，可以借助軟件的繪圖分析不同角度的光照



c.可供參考的光學配置參數

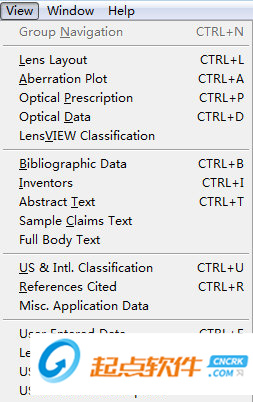

4、點擊菜單

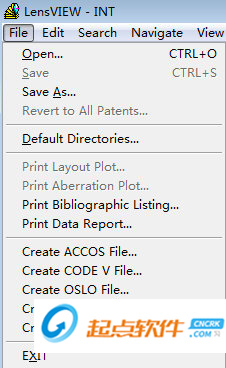

可以創建SIGMA文件、創建ZEMAX文件、創建OSLO File文件、創建ACCOS文件等等



5、編輯功能
復制Ctrl + C、粘貼Ctrl + V，點擊Change Sources Shown可以更改源顯示…



6、提示信息
第一次用戶注意:該搜索窗口可能有點混亂，這個窗口允許你創建一個多行或多條件搜索！
7、當你創建的每一行你的搜索與編輯項目，記得添加搜索條件，將您的搜索條件，按應用搜索按鈕，在搜索窗口的底部。



8、點擊工具菜單，顯示鏡頭的配置方向，在lensview建立一個鏡頭的照射功能，也可以查看光學的配置方式

【更新日志】

1、支持樣品分類功能，顯示光學的設備樣品
2、支持摘要分析，可以點擊快捷鍵Ctrl+T分析
3、我們與國際分類標準按Ctrl + U查看
4、支持引用功能，可以引用lensview內部數據分析光數據
5、支持其他應用數據分析設計光學
6、增加了LensVIEW Classif概述
