道路三維坐標計算系統是一款功能強大的道路坐標計算軟件。該軟件主要用于道路設計數據計算，她可以根據三維坐標反算出該點對應的樁號、與中樁的距離，操作簡便，計算精準。

【基本介紹】

1、可以計算出路線范圍內任一樁號之中樁、邊樁(法線方向及任意方向)的三維坐標(平面坐標和標高)、切線方位角、左右側的設計橫坡;
2、可以根據實測的三維坐標反算出該點對應的樁號、與中樁的距離，該點的設計標高以及設計與實際的高差;
3、通過設置可以自動計算路線任意區段固定間距的中樁、邊樁的三維坐標，放線角度和放線距離，并自動生成《坐標及放線數據計算表》;
4、通過設置可以自動生成《路基設計表》，該表不僅包含設計寬度和各點的設計標高，而且還包括某一結構層(路基頂面、墊層、基層、面層)的設計寬度和設計標高，可直接用于路基、路面施工中的標高控制;
5、計算結果可以導出到MicrosoftExcel，以便用戶自行編輯;
6、快速準確定位坡腳和坡口線，自動生成AutoCAD腳本文件，及時直觀顯示設計線和地面線;
7、計算結果可通過打印機輸出，支持A4、A3兩種尺寸。

【軟件特點】

1、界面簡潔，易于操作;
2、完全工程業務“一線式”流程，簡單易用，業務人員無需學習;
3、平面可以是由直線、圓曲線、回旋線任意組合而成的任何復雜線形，且允許設置斷鏈;
4、軟件提供6種平面要素的輸入方法以方便用戶提高數據錄入速度;
5、有中央分隔帶的高等級公路超高方式為繞中分帶邊緣旋轉，無中分帶的普通公路提供繞中線、內邊線二種超高方式;
6、超高漸變方式分線性、三次拋物線二種;
7、加寬方式分線性、四次拋物線二種;
8、路線起點和終點可以位于豎曲線內;
9、路肩部分的超高因設計軟件不同而不同，本軟件提供靈活的方式任您選擇;
10、預先設置路線范圍內各路段的邊坡類型，當輸入樁號時，軟件自動顯示該樁號對應的邊坡類型;
11、如果修改了平面或標高設置中的參數，軟件將對原計算結果進行標識，防止測量數據的錯用;
12、自動檢查各種數據，對不符合的數據給出提示;
13、實時保存，無須擔心數據丟失;

【使用設置】

1、設置

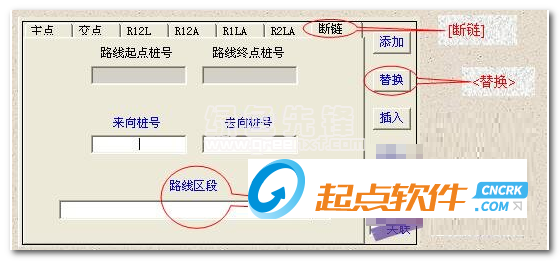

⑴、斷鏈設置
路線中如果存在斷鏈，首先要進行[斷鏈]設置。
{路線區段}：路線中樁號連續的段落。路線設置n處斷鏈，則整個路線將劃分為n+1個區段。設置斷鏈后要查看{路線區段}，須切換一次選項卡。
注：為了使用戶在閱讀幫助文件時能與軟件界面相結合，命令按鈕用<*>表示，選項卡用[*]表示，其他如下拉框、文本框等用{*}表示。
⑵、{起點設置}
設置起點的切線方位角及坐標，切線方位角可由起點A和相鄰任意一點B的坐標反算求得。
{回旋線計算誤差}：路線平面坐標的計算精度主要取決于緩和曲線(回旋線)的計算精度，傳統只有兩項的計算公式存在較大的誤差，隨著計算機技術的普及，回旋線的計算日趨精確，本軟件由用戶指定回旋線的計算誤差以適應各種等級的需要。
⑶、線形設置
路線平面線形總是由直線、圓曲線及回旋線組合而成。直線、圓曲線和回旋線為組成路線平面線形的基本單元，我們稱之為線形元素。線形元素有著共同的屬性，他們均可以用R1(曲線起點半徑)、R2(曲線止點半徑)、L(曲線長度)表示。當R1=R2=∞時表示為直線,當R1=R2≠∞時表示為圓曲線,當R1≠R2時表示為回旋線,平面設置就是根據這一原理進行數據錄入的。
為加快數據錄入速度和方便用戶，有主點(基本輸入方法)、交點、R12L、R12A、R1LA、R2LA等6種錄入方法。
A——回旋線參數當R1>R2時，A2=R1×R2/(R1-R2)
當R1<r2時，a2=r1×r2p=""(r2-r1)<="">
①、[R1LA]([R2LA]同[R1LA])
數據輸入后單擊<計算>按鈕，此時數據變?yōu)榛疑?，選擇{曲線止點半徑}后便可進行<添加>、<替換>、<插入>，如圖所示。
重新輸入數據須雙擊空白區域，
②、當某樁號處的曲率半徑有突變時，則應依次輸入突變前后的曲率半徑。例如某一平曲線為單圓曲線，半徑為800，轉向為左，ZY點樁號為K.1+300，則ZY點應輸入K1+300，∞(無窮大)，左;K.1+300，800，左。
③、如路線存在斷鏈且某一樁號不是唯一的，須對其進行標識，格式為“樁號：區段代碼”。
例如路線起點樁號為K1+000，路線終點樁號為K5+000，斷鏈設置為K2+100=K2+000，則區段1為K1+000～K2+100,區段2為K2+000～K5+000。樁號K2+050在區段1和區段2中都可能存在，當樁號K2+050位于區段1時，格式為“2050:1”。
2、鎖定
鎖定時軟件將對平面設置進行檢查，如有不符合邏輯或規范的數據軟件將自動提示。
按鈕功能
<添加>：添加一條記錄至表末。
<替換>：替換選中的一條記錄。
<插入>：在選中的一條記錄前增添一條記錄。
<刪除>：刪除選中的記錄。
<清空>：清除表中的所有記錄
<關聯>：單擊行表頭，表中的數據會在輸入?yún)^(qū)域顯示出來。當表中某一條記錄只需要修改個別數據時，可先勾選<關聯>，修改完成后單擊<替換>。
