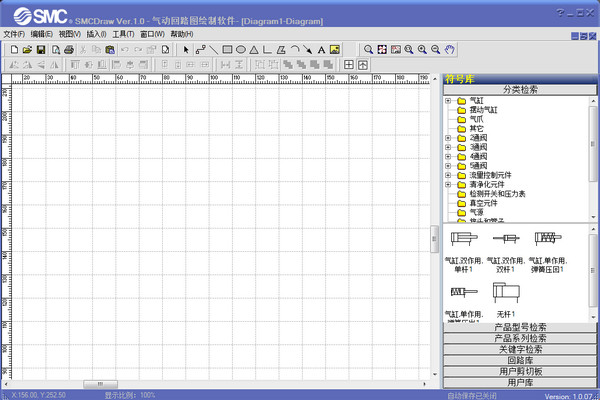

SMCDraw是一款專業實用的氣動回路圖繪制軟件。該軟件提供了大量的繪圖制作原件，用戶可以使用符號制作工具、零件庫、符號庫及回路庫，方便快捷的繪制氣動回路圖，提高制圖工作效率。
為了制作回路圖，在符號庫中檢索符號
檢索方法可以分為分類檢索、型號檢索、系列檢索和關鍵字檢索四種方式
2、在圖紙上顯示符號描述：
在圖紙上顯示符號或圖形的代號（Code）、名稱和型號
3、配管中插入符號：
在已經配管連接的符號間插入其他符號
只在符號有兩個連接點時可以使用

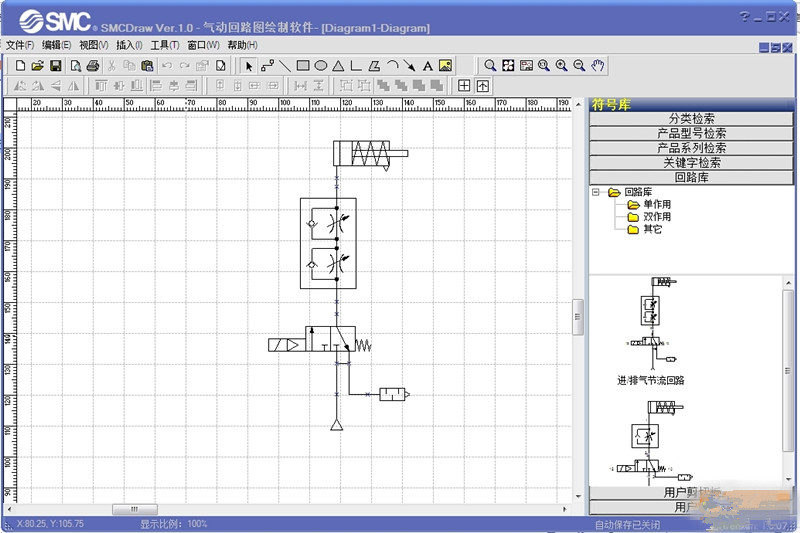

用分類檢索方式在符號庫中檢索速度控制閥
4、拉直配管：
將配管的轉折部分拉成直線
5、彎曲配管：
在配管的直線部分增加彎曲部分
6、更改配管布局：
更改已連接的配管的布局
7、用配管連接符號：
用配管連接符號的連接點
8、繪圖：
繪制直線、矩形、橢圓形等圖形
9、視圖前后移動：
在多個符號、圖形重疊顯示時，更改顯示順序
10、取消組合：
解除多個符號、圖形的組合
11、組合：
將多個符號和圖形組合在一起
12、微調符號、圖形：
對符號和圖形位置進行微調
13、對齊符號、圖形：
將符號、圖形等間距排列，應選擇3個以上符號或者圖形
